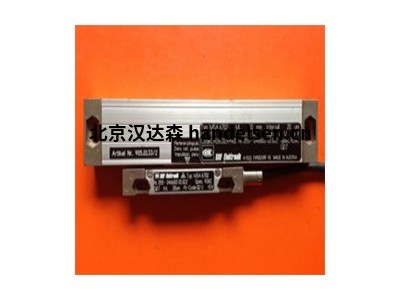

RSF光柵尺M(jìn)S45單場掃描敞開式直線光柵尺

RSF光柵尺M(jìn)S45單場掃描敞開式直線光柵尺

名稱：  RSF光柵尺M(jìn)S45單場掃描敞開式直線光柵尺

型號：  MS45單場掃描敞開式直線光柵尺

品牌：  RSF

產地：  奧地利



RSF Elektronik公司作為全球領先的公司在電子線性編碼器的領域之一，提供廣泛的產品組合，其中包括幾乎所有的市場需要。



產品范圍：Rsf-Elektronik編碼器，Rsf-Elektronik直線光柵，Rsf-Elektronik直線光柵尺，Rsf-Elektronik探針，Rsf-Elektronik指示器等.



奧地利RSF ELEKTRONIK編碼器RSFElektronik公司創建于1973年，公司位于奧地利薩爾茨保附近的Georgen。自創立伊始，公司始終致力開發和生產直線光柵尺、旋轉編碼器和數顯裝置。今天，我們的產品已受到世界各地市場的認可，公司員工數量也發展到100多人。為適應業務發展要求，RSFElektronik公司遷入面積更大的生產基地。1978年，公司遷至現址。今天，增量式直線光柵尺已成為我公司旗艦產品。光電測量系統中的最重要部件是高精度玻璃及/或鋼帶光柵尺。“SENTOP”品牌的光柵尺是RSFElektronik公司通過薄膜技術制造的高精度光柵尺。2002年，具有全球最新技術的超凈生產廠投入生產。公司產品質量、產品性能和環境管理全部符合DINENISO9001和DINENISO14001標準要求。



RSF主要產品：



長度測量：



產品范圍：Rsf-Elektronik編碼器，Rsf-Elektronik直線光柵，Rsf-Elektronik直線光柵尺，Rsf-Elektronik探針，Rsf-Elektronik指示器等.



敞開式直線光柵尺



MS 14 Series、MS 15 Series、MS 2x Series、MS 3x Series、MS 45 Series、MS 82 Series



密封線性編碼器



MSA 7xx Series、MSA 8xx Series、MSA 4xx Series、MSA 5xx Series、MSA 170 Series、MSA 37x Series、MSA 65x Series、MSA 35x Series



測量探頭



Measuring Probe DIT 10、Measuring Probe DIT 30、Measuring Probe DIT 48



角度測量



萬向旋轉編碼器內置軸承和軸







DG 116、DG 117、DG 117D、DG 118、DG 119、DG 119D、DG 120、DG 121、DG 150、DG 151



旋轉編碼器無內置軸承



MSR 20 MKS、MSR 40 MKS、MSR 40 MER、MSR 40 MOR



測量讀數



PC接口卡



IFC 430 Module、UFC 430 Module



精密光柵



線性刻度、圓形刻度



系統解決方案



2軸電纜拖鏈、電纜拖鏈、電纜線束、電纜風能、電纜旋轉編碼器、智能接口、帶狀電纜、數據電纜



產品介紹



系統分辨率：5.0~10.0微米



大的橫截面輪廓



自導版本







刻度單元：玻璃



光柵間距：100微米



配件DA400氣壓單元：



隨著DA400過剩壓力在密封線性編碼器產生，可抵消油霧或潤滑劑的進入



詳細參數



型號：MSA 370.63 P



BG4351444641



安裝版本



MSA373：集成導軌系統和90°安裝



MSA374：集成導軌系統



MSA375：集成導軌系統



MS 45



概況



平面型



系統分辨率： 10 µm - 0.5 µm



讀數頭的3色LED信號燈直接顯示信號質量



安裝簡單，不需要其它測試盒



安裝容易，允許的安裝公差大



抗污染能力強，因?yàn)槭褂么竺娣e單場掃描原理



輸出信號：TTL，正弦1 Vpp



信號對時效和溫度變化不敏感



運動速度快： 15 m/s



參考點(雙方向運動精度高和重復精度高)



讀數頭內有細分電路：最大細分倍數100(正交前)



最大測量長度： 30 000 mm
