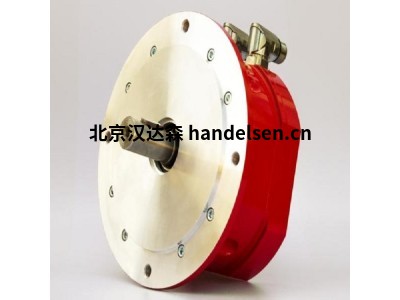

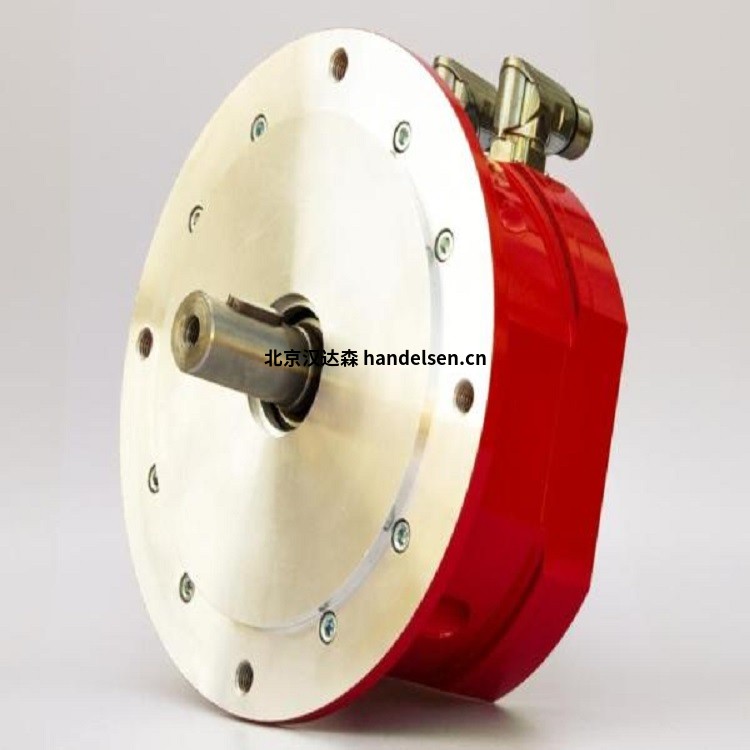

Mattke MC系列同步無刷伺服電機



   Mattke專注于伺服驅動技術領域超過 50 年，為客戶自動化任務提供解決方案。Mattke 提供電氣驅動技術領域最全面的產品。從無刷和有刷伺服電機到無鐵心直線電機、帶齒形皮帶的直線單元、升降主軸驅動器、電動升降缸、模擬和時鐘伺服控制器、定位控制、各種齒輪等等。Mattke是parker自動化行業的重要合作伙伴。



Mattke同步無刷伺服電機MC系列說明：

   Mattke 的 MCxx-BL 系列無刷伺服電機是永磁同步電機，電機設計為非常緊湊的安裝形式。

該系列電機通過使用高質量材料實現了非常高的功率密度。 出色的動態性能和高的最大速度也是這些電機的特征。



Mattke同步無刷伺服電機MC系列特點：

高溫用稀土磁鐵

8 極結構

正弦換向

帶有 PTC 的集成熱保護

可旋轉的斜角連接器

緊湊的設計

高防護，表面光滑

高性能



Mattke同步無刷伺服電機MC系列技術參數在以下條件下有效：

最高環境溫度 40°C

最低環境溫度 0°C

安裝高度最高可達平均海平面以上 1000 m，不受限制

絕緣等級 F

防護等級 IP65（軸除外）



MSR0660/L5-030型號詳細參數舉例：

名義扭矩：5,70 Nm

最高轉速：3.000 RPM

名義功率：1.790,66 W

名義電壓：320V AC

有效輸入電流：6,77 A

電壓常數：52,0 V/Krpm

扭矩常數：0,86 Nm/A

連接電阻：1,44 Ohm

連接電感：9,60 mH

轉子慣量：4,00 kgcm²

軸的軸向承載能力：132 N

軸的徑向承載能力：693 N

重量：7,50 kg



Mattke無刷伺服電機實例型號：

mattke MC 17-BL

mattke MC 19-BL

mattke MC 23-BL

mattke LSR0010/L1-060

mattke MSR0010/L1-060

mattke LSR0020/L1-060

mattke MSR0020/L1-060

mattke MSR0020/L2-045

mattke HSR0020/L2-060

mattke MSR0040/L2-045

mattke HSR0040/L2-045

mattke MSR0060/L2-045

mattke HSR0060/L2-045

mattke MSR0065/L3-045

mattke HSR0065/L3-045

mattke MSR0130/L3-030

mattke HSR0130/L3-030

mattke MSR0250/L3-030

mattke HSR0250/L3-030

mattke MSR0260/L4-030

mattke HSR0260/L4-030

mattke MSR0390/L4-030

mattke HSR0390/L4-030

mattke MSR0530/L4-030

mattke HSR0530/L4-030

mattke MSR0660/L5-030

mattke HSR0660/L5-030

mattke MSR0750/L4-030

mattke MSR0950/L4-030

mattke HSR0950/L4-030

mattke HSR1350/L5-030

mattke HSR1700/L5-030

mattke HSR2200/L5-030

mattke HSR1900/L6-030

mattke HSR2200/L6-030

mattke HSR2900/L6-030

mattke HSR2700/L7-030

mattke HSR3200/L7-030

mattke HSR4000/L7-030

mattke HSR0400/L8-030

mattke HSR0680/L8-030

mattke HSR0930/L8-020

mattke HSR1150/L8-020



Mattke MC系列同步無刷伺服電機
