德國PHYTRON/ZSS高精度步進電機制動器

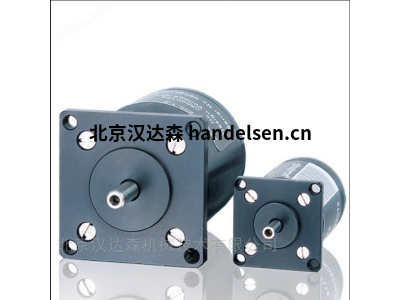

ZSS高精度步進電機

高精度步進電機。幾何形狀和磁化強度經過優化，可平穩運行

菲創ZSS步進電機(19 - 56毫米)提供高精度與平穩運行相結合。多達102.400個可接近的位置(200-步進電動機以1/512步進分辨率和編碼器的微步進模式驅動)ZSS電機為您的應用提供高精度定位能力?；谄鋷缀涡螤睿琙SS系列表現出平穩的低共振運行性能。受益于低噪聲產生、典型的平穩運行和由此產生的最佳結果，特別是對于光學高精度應用。

Phytron電機執行器/平穩運行步進電機

技術細節

用于單極或雙極控制模式的兩相混合步進電機

保持扭矩從3.8到700毫牛米

尺寸ZSS 19至56毫米

每種尺寸多達3種電機類型和3個標準繞組

標準步數/版本:200，步進角: 1.8

取決于電機尺寸的特殊步數

最低保護模式:IP40

允許的環境溫度:-30攝氏度至+80攝氏度

可選:齒輪、電機制動器、編碼器、第二軸、散熱器、聯軸器等。

可用型號

尺寸、步數、繞組:見數據表中的表格

自由線端或保護蓋、散熱器、第二軸

齒輪、電機制動器、編碼器

成熟的2相混合步進電機系列ZSS結合了最高的精度與平穩運行的特點。高達102.400平易近人 定位ZSS電機(200步電機，以1/512步進分辨率和編碼器的微步進模式驅動) 為您的應用提供最高精度的定位能力。 ZSS系列不同于標準市場電機的擴展環境溫度范圍從-30到+80攝氏度 因此，該電機適用于大多數 不同領域中要求苛刻的應用 的應用?？筛鶕?jù)要求提供替代繞組，如4線繞組: 由于繞組可能不同，電機可用于單極或雙極控制模式 已連接。 5引腳或6引腳連接適用于單極控制模式。 在雙極控制模式下，需要4引線電機接線，繞組并聯或 串聯。 必須注意ZSS電機連接手冊(隨每臺電機一起交付)中的信息 當給電機接線時，為了提供符合EMC的接線。電機連接手冊也可在Phytron主頁上下載。

型號可選：

ZSS平穩運行的步進電機

ESS/ESH不銹鋼材質的步進電機

VSS/VSH真空低溫下使用的步進電機

Cavity tuner

phySPACE

LA真空低溫下的制動器

ZSH

phyBASIC

制動器：

phyMOTION 模塊化多軸控制器

TM StepDrive 1×24..48V/5A

 1-STEP-DRIVE

MCC-1可編程單軸步進電機控制器

ZMX+24至70伏時的19英寸功率級9 A

MCC-2可編程雙軸步進電機控制器

MSX+19英寸功率級，120伏時15安，帶服務總線

MSX19英寸功率級，120伏時為15安

MCD+緊湊型功率級，24至70伏時為9安

MSD2+具有電源和服務總線的步進電機功率級

GSP 70 V具有集成供電單元的步進電機驅動器

SLS

SPH 240 / 500 / 1013用于步進電機功率級和控制單元的強大電源單元

SP MINI 具有集成供電單元的功率級
