phytron用于真空和低溫的直線執行器

用于真空和低溫環境的直線執行器

技術細節

• 2相步進電機，尺寸25 mm
• 相電流 1.5 A 在介質中
• 電機電壓 24 V DC
• 線速度 1.5 s/mm
• 直線行程 13 mm
• 軸向力：10 N（帶齒輪30 N）
• 定位精度 <0.01 mm
• 工作溫度

  • – 低溫版本：
        UHVC1：-196 至 -50 °C
        UHVC2：低至 -269 °C（按需）
  • – 壓版本 (UHVS)：-40 至 +200 °C
• 干式潤滑，適用于達 10 -11 hPa 的 UHV 真空應用，抗輻射高達 10 6 J/kg

特征：

• 帶開關凸輪的旋轉編碼器
• 用于行程限制的線性限位開關
• 使用 K 型熱電偶進行溫度評估
• Phytron 線性執行器可用于特別具有挑戰性的環境條件（輻射、低溫）。由于步進電機不產生持倉時的抖動效果，這技術適合對準光學儀器、鏡子、天線或樣品例如在高分辨率顯微鏡中，粒子加速器或分子分析設備。用于低溫的 Phytron LA 線性執行器(UHVC1;UHVC2) 和 UHV (UHVS) 完全干潤滑。
• phytron LA 25 . 200 . 1,2 - GPL5 - UHVS
•

線性致動器設計，例如用于粒子加速器腔調整

技術細節

基于 VSS 標準的粒子加速器應用的主軸電機設計：

• 步進電機，200 步/轉 (1.8°)，帶集成齒輪 50:1（10:000 步/轉）
• 專為1300N軸向力而設計
• 42 伏，1.2 安
• 主軸和螺母系統，非磁性
• 外殼、法蘭和內部零件的材料不銹鋼或鈦
• 干式潤滑，適合在 -270 °C 至 +40 °C 的真空下使用（也可作為油脂潤滑版本用于 > -35 °C 的環境）
• 可選 EMC 電纜屏蔽
• 繞組中的熱電偶 K 型
• • LAV 線性致動器是在 UHV 和低溫環境中精確調整腔的一致答案。
  • 線性致動器的特別特點是它可以在極具挑戰性的環境條件下使用。步進電機的使用消除了對敏感反饋傳感器的需求。 這允許在不好的環境條件下使用而不限制定位準確度。

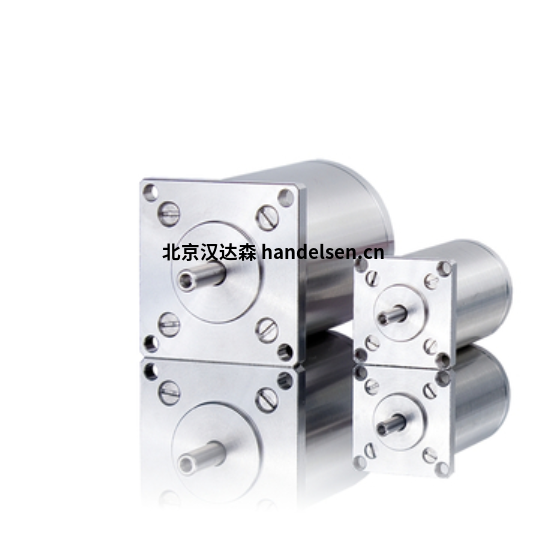

• • phytron hy SPACE 步進電機系列是 30 多年太空遺產和 1000 多臺 Phytron 電機在太空中的結晶。phy SPACE旨在抵抗振動、輻射和高溫。由于采用了符合 ECSS 的材料，phytron phy SPACE 滿足了在超高真空中使用的要求，同時提供了功耗、散熱、雜散磁通量、定位、長壽命。

• • 技術細節

    • 2相混合式步進電機
    • 保持扭矩從 3.1 到 420 mNm
    • 直徑從 20 到 57 毫米
    • 每轉 200 個整步
    • 1.8° 精度 5 %
    • 專為沖擊和振動負載而設計
    • 4 引線并聯
    • 預除氣
    • K元素集成
    • -40 °C 至 +120 °C
    • 達 +200 °C 的繞組溫度（短期）
    • 抗輻射達 10 6 J/kg
    • 排氣溫度達 200 °C（組件）
    • 除氣率：TML <1 %, CVCM <0.1 % 或更好（<125 °C）
    • •
