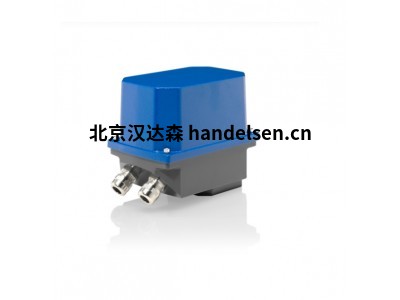

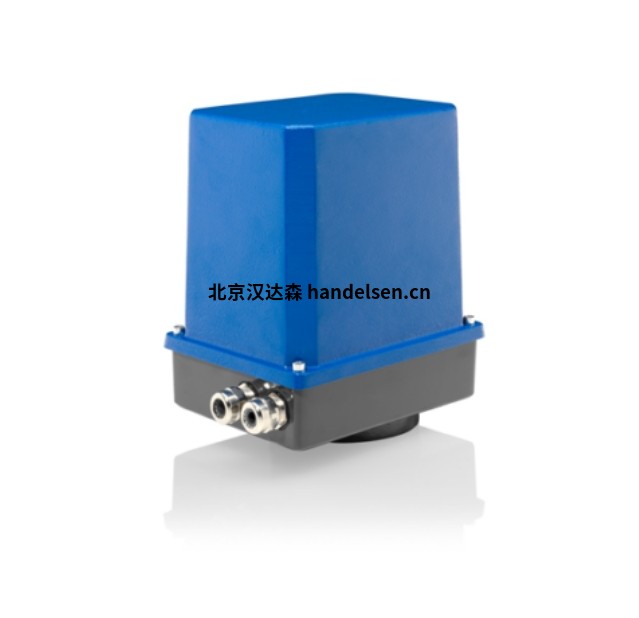

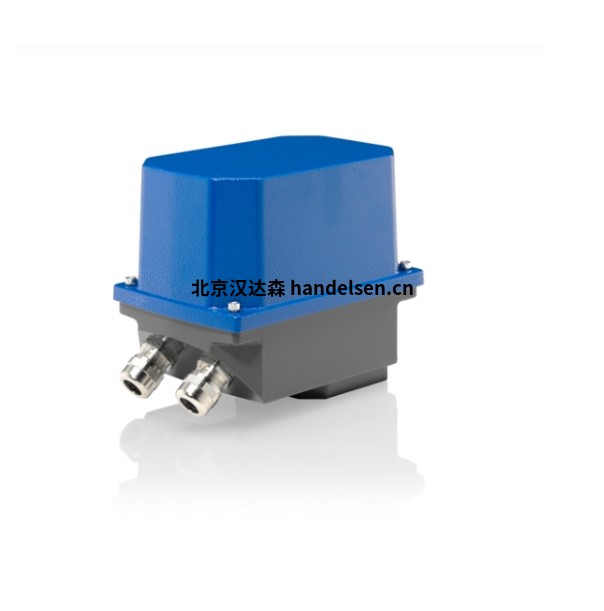

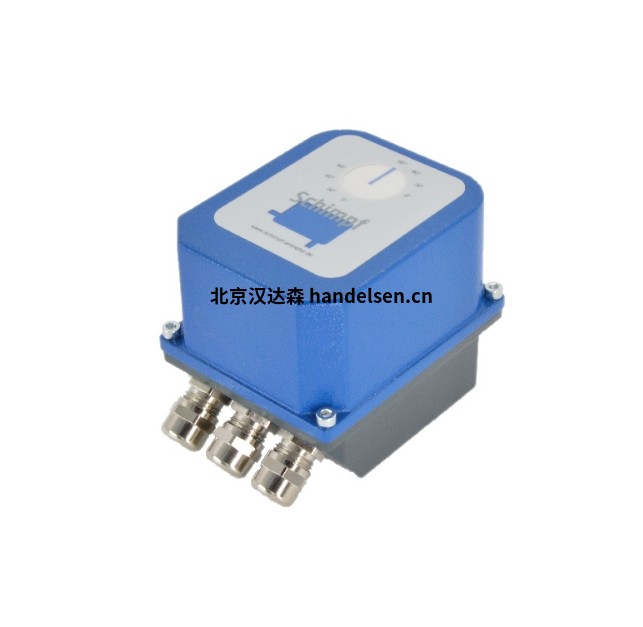

Schimpf電動執行器01-15 系列驅動器可實現精確的位置和速度控制

01-15 系列驅動器支持三點步進控制，也可通過模擬信號（0/4-20mA 或 0/2-10V）進行控制，可實現精確的位置控制和速度控制，主要用于通風系統風門控制、工業流程調節、機械設備驅動及需要位置控制的各類自動化場合。



驅動方式：可采用同步電機（交流 24V、115V、230V）或步進電機（直流 24V 或交流 90V-260V）驅動。

外殼材質：采用鋁制鑄件外殼，防護等級為 IP65，能有效防塵、防水，適應多種惡劣工業環境。

內部結構：配備斜齒輪傳動機構，齒輪采用 ETG100 材料，具有良好的耐磨性和傳動效率。

扭矩輸出：最大輸出扭矩為 35Nm，可滿足多種工業場景的動力需求。

運行時間：運行時間從 3 秒到 60 秒不等，可根據實際工況進行調節。

控制方式：支持三點步進控制，帶有控制電子設備，可通過按鈕手動操作，也支持模擬控制，模擬反饋為 0/4-20mA 或 0/2-10V。

可調參數：扭矩、斜坡、步長等參數可調，高達 1000 步 / 90°，可靈活適配不同應用場景。

標準配置：通常標準配置 2 個可調限位開關，可調角度可至 320°。還可選裝最多 3 個附加限位開關和 1 個電位器，或 1 個附件限位開關和 1 個電位器用于綜合控制系統，亦或 1 個模擬量連續控制單元。大 35 Nm

尺寸:約 168 x 112 x 143 毫米



主要功能特性

1）控制方式多樣：支持三點步進控制，也可通過模擬信號（0/4-20mA 或 0/2-10V）進行控制，還能實現帶位置反饋的模擬控制，可精準調節驅動器的運行狀態。同時，可通過按鈕進行手動操作，方便現場調試與維護。

2）運行參數可調：扭矩、斜坡、步長等參數均可調，高達 1000 步 / 90°，能根據實際應用場景靈活設置。運行時間也可調節，使用同步電機時運行時間從 3 秒到 60 秒不等，使用帶控制電子設備的步進電機時，運行時間可在 5 秒到 90 秒之間調整。

3）位置控制精準：標準配置 2 個可調限位開關，可調角度可至 320°，可精確限定驅動器的運行位置。還可選裝最多 3 個附加限位開關和 1 個電位器等，進一步提高位置控制精度和系統兼容性。

4）電機監控保護：驅動器會持續監控驅動裝置的速度，若電機阻塞超過 10 秒或當前速度明顯偏離設定速度超過一定時間，會觸發相應保護機制，如 “準備運行” 繼電器輸出丟失、“錯誤” LED 亮起，部分情況下驅動器還會自動重新啟動或停止移動，以保護設備安全。

5）適應多種電源：可使用同步電機（24V、115V、230V AC，50/60Hz）或步進電機（24V DC；90V-260V AC，50/60Hz）驅動，能適應不同電源環境，滿足多種工業場合的供電條件。



產品應用

自動化生產線：可實現精確的位置控制和速度控制，提高生產效率和產品質量。例如在汽車裝配線上，能精確控制機器人的動作，確保各個部件精準安裝。

機械加工：常用于數控機床和加工中心，可控制刀具的精確移動，提高加工精度。在高速切削加工中，能實現高精度、高速度的刀具控制，提升加工效率和表面質量。

包裝機械：在食品、飲料、藥品等包裝生產線中，可控制包裝材料的輸送和成型。能夠精確控制包裝材料的位置和速度，確保包裝的準確性和密封性，提高包裝效率和質量。

通風系統：可用于通風系統的風門控制，通過精確調節風門的開度，控制空氣流量，實現通風系統的精準調控，滿足室內空氣質量和溫度調節等需求。

印刷領域：能控制印刷機的精確移動和紙張的輸送，實現高質量的印刷效果，確保印刷圖案的準確性和清晰度。

紡織領域：在紡織機械中，可以精確控制紗線的張力和速度，有助于提高紡織產品的質量，減少次品率。

塑料加工：可控制注塑機的動作，實現高精度的塑料成型，能夠準確控制注塑過程中的位置和壓力，保證塑料制品的尺寸精度和外觀質量。



主要型號

驅動器00-10 系列

驅動器00-15 系列：扭矩≤12Nm，型號示例有 SCHIMPF 00-15/25 N 6。

驅動器01-15 系列：扭矩≤20Nm，型號示例有 SCHIMPF 01-15/30 N 2。

驅動器02-25 系列：扭矩≤40Nm，型號示例有 SCHIMPF 02-25/3000。

驅動器02-50 系列：扭矩≤60Nm，型號示例有 SCHIMPF 02-50/4500。

驅動器03-120 系列：扭矩≤180Nm，型號示例有 SCHIMPF 03-120/04800。

驅動器04-600 系列：扭矩≤650Nm，型號示例有 SCHIMPF 04-600/460。
