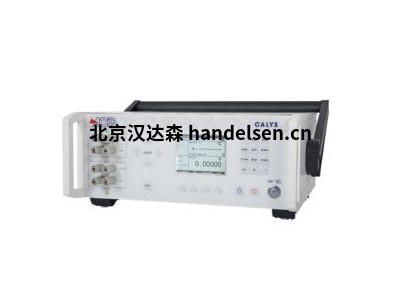

AOIP多功能校準器CALYS1000
CALYS 1000 是 CALIS 范圍內的記錄實驗室多功能校準器。它是所有行業高級工藝維護和測試板凳上使用的完美工具。
它適用于所有現場和實驗室測量，可在兩個隔離通道上同時測量、生成和記錄單個儀器中溫度、壓力、電阻、過程和頻率等各種信號。
| 祁佳強 QQ：2850590582 手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn |
 |
 |
CALYS 1000 是記錄 CALYS 范圍內多功能校準器的字段。它是所有行業高級工藝維護和測試板凳上使用的完美工具。
它適用于所有現場和實驗室測量，可在兩個隔離通道上同時測量、生成和記錄單個儀器中溫度、壓力、電阻、過程和頻率等各種信號。
CALYS 1000 提供擴展功能(溫度模擬、縮放、步數、合成器、統計功能、用戶可編程配置等)，使高級數據開發和完整數據可追溯性更加容易，并且通過菜單快速訪問功能。
儀器同時測量和模擬：
溫度： 最高 0，014% RDG
阻力：高達 0，012% RDG，4 k*范圍
電流： 高達 0，0175% RDG， 50 mA 范圍 + 24 V 環路供應
電壓：最高 0，013% RDG，50 V 范圍
頻率：高達 0，005% RDG，20 kHz 范圍(模擬為 10 kHz)
壓力：帶外部壓力模塊(參考 ACL433)(與壓力泵進行比較校準)。
校準程序和數據卡爾軟件
使用這種用戶友好型儀器，可以在整個流程鏈中快速執行校準任務。將記錄過程校準器帶到現場，整個星期，設備中存儲了 10 個校準程序。
將探頭連接到儀器后運行程序，并保存結果，以便現場輕松快速校準?；氐睫k公室后，您可以將數據上傳到計算機上，以便使用專用校準軟件 DATACAL 發布定制校準證書。
創新和人體工程學設計
增強堅固性的金屬外殼
電容式觸摸面板
USB 通信
攜帶手柄
電池和主電源
圖形屏幕和顯示分辨率
CALYS 1000 允許在點選中后的數字：此功能的合理性取決于希望或不顯示校準的最佳分辨率的用戶的需求，或者相反，將其限制為簡單的驗證。
CALYS 1000 雙顯示屏永久表示測量值，以及發射值、儀表和使用功能。
在頂部日期，時間和外部溫度也指示。
在測量平均值時，最大、最小和測量次數顯示在左側。而對于排放，屏幕的這一部分顯示坡道、臺階和恒定值排放功能的所有細節。
下拉菜單與導航器一起使用，并提供在線幫助，以便更輕松地連接探頭和電線。
不確定性以讀數百分比 = 固定值表示。
| 探針類型 | 范圍 | 測量 | 排放 | ||
| 分辨率 | 精度 / 1 年 | 分辨率 | 精度 / 1 年 | ||
| Pt50 （a = 3851） | -220°C 至 +850°C | 0.01°C | 0.012 % R = 0.06°C | 0.03°C | 0.014 % R = 0.18°C |
| Pt100 （a = 3851） | -220°C 至 +850°C | 0.01°C | 0.012 % R = 0.05°C | 0.02°C | 0.014 % R = 0.12°C |
| Pt100 （a = 3916） | -200°C 至 +510°C | 0.01°C | 0.012 % R = 0.05°C | 0.02°C | 0.014 % R = 0.12°C |
| Pt100 （a = 3926） | -210°C 至 +850°C | 0.01°C | 0.012 % R = 0.05°C | 0.02°C | 0.014 % R = 0.12°C |
| Pt200 （a = 3851） | -220°C 至 +850°C | 0.01°C | 0.012 % R = 0.12°C | 0.10°C | 0.014 % R = 0.33°C |
| Pt500 （a = 3851） | -220°C 至 +850°C | 0.01°C | 0.012 % R = 0.07°C | 0.03°C | 0.014 % R = 0.18°C |
| Pt1000 （a = 3851） | -220°C 至 +850°C | 0.01°C | 0.012 % R = 0.05°C | 0.02°C | 0.014 % R = 0.08°C |
| 尼100 （a = 618） | -60°C 至 +180°C | 0.01°C | 0.012 % R = 0.03°C | 0.01°C | 0.014 % R = 0.08°C |
| 尼120 （a = 672） | -40°C 至 +205°C | 0.01°C | 0.012 % R = 0.03°C | 0.01°C | 0.014 % R = 0.08°C |
| 尼1000 （a = 618） | -60°C 至 +180°C | 0.01°C | 0.012 % R = 0.03°C | 0.01°C | 0.014 % R = 0.08°C |
| Cu10 （a = 427） | -70°C 至 +150°C | 0.10°C | 0.012 % R = 0.18°C | 0.01°C | 0.014 % R = 0.10°C |
| Cu50 （a = 428） | -50°C 至 +150°C | 0.01°C | 0.012 % R = 0.06°C | 0.03°C | 0.014 % R = 0.15°C |
電阻探頭測量 2、3 或 4 條電線：自動識別連接的電線數量，屏幕上顯示。
為 4 線安裝探頭提供連接。
考慮使用溫度傳感器的特殊錯誤和實施條件。
溫度系數：<精度的10%/°C
測量電流：0.25 mA（測量）或0.1至1 mA（發射）
沉降時間：<1 ms（快速發射機上模擬）
| 類型 | 測量 | 模擬 | ||||
| 范圍 | 里斯 | 精度 / 1 年 | 范圍 | 里斯 | 精度 / 1 年 | |
| K | -250 至 -200°C
-200 至 -120°C -120 至 -0°C +0 至 +1372°C |
0.2°C
0.1°C 0.05°C 0.05°C |
0.80°C
0.25°C 0.1°C 0.013 % R = 0.08°C |
-240 至 -50°C
-50 至 -0°C +0 至 +1372°C |
0.2°C
0.1°C 0.05°C |
0.60°C
0.10°C 0.013 % R = 0.08°C |
| T | -250 至 -200°C
-200 至 -120°C -120 至 -50°C -50 至 +400°C |
0.2°C
0.05°C 0.05°C 0.05°C |
0.70°C
0.25°C 0.10°C 0.013 % R = 0.08°C |
-240 至 -100°C
-100 至 -0°C +0 至 +400°C |
0.2°C
0.05°C 0.05°C |
0.40°C
0.10°C 0.013 % R = 0.08°C |
| J | -210 至 -120°C
-120 至 -0°C +0 至 +1200°C |
0.05°C
0.05°C 0.05°C |
0.25°C
0.09°C 0.013 % R = 0.07°C |
-210 至 -0°C
+0 至 +1200°C |
0.05°C
0.05°C |
0.20°C
0.013 % R = 0.07°C |
| E | -250 至 -200°C
-200 至 -100°C -100 至 -0°C +0 至 +1000°C |
0.1°C
0.05°C 0.05°C 0.05°C |
0.45°C
0.15°C 0.07°C 0.013 % R = 0.05°C |
-240 至 -100°C
-100 至 +40°C +40 至 +1000°C |
0.1°C
0.1°C 0.05°C |
0.25°C
0.10°C 0.013 % R = 0.05°C |
| R | -50 至 +150°C
+150 至 +550°C +550 至 +1768°C |
0.5°C
0.2°C 0.1°C |
0.8°C
0.013 % R = 0.35°C 0.013 % R = 0.2°C |
-50 至 +350°C
+350 至 +900°C +900 至 +1768°C |
0.5°C
0.2°C 0.1°C |
0.5°C
0.013 % R = 0.35°C 0.013 % R = 0.2°C |
| S | -50 至 +150°C
+150 至 +550°C +550 至 +1768°C |
0.5°C
0.2°C 0.1°C |
0.80°C
0.013 % R = 0.35°C 0.013 % R = 0.25°C |
-50 至 +120°C
+120 至 +450°C +450 至 +1768°C |
0.5°C
0.2°C 0.1°C |
0.8°C
0.013 % R = 0.35°C 0.013 % R = 0.25°C |
| B | +400 至 +900°C
+900 至 +1820°C |
0.2°C
0.1°C |
0.013 % R = 0.4°C
0.013 % R = 0.2°C |
+400 至 +850°C
+850 至 +1820°C |
0.2°C
0.1°C |
0.013 % R = 0.4°C
0.013 % R = 0.2°C |
| U | -200 至 +60°C | 0.05°C | 0.15°C | -200 至 +600°C | 0.05°C | 0.15°C |
| L | -200 至 +00°C | 0.05°C | 0.2°C | -200 至 +900°C | 0.05°C | 0.20°C |
| C | -20 至 +900°C
+900 至 +2310°C |
0.1°C
0.1°C |
0.25°C
0.013 % R = 0.15°C |
-20 至 +900°C
+900 至 +2310°C |
0.1°C
0.1°C |
0.25°C
0.013 % R = 0.15°C |
| N | -240 至 -190°C
-190 至 -110°C -110 至 -0°C +0 至 +1300°C |
0.2°C
0.1°C 0.05°C 0.05°C |
0.5°C
0.15°C 0.08°C 0.013 % R = 0.06°C |
-240 至 -190°C
-190 至 -110°C -110 至 -0°C +0 至 +1300°C |
0.2°C
0.1°C 0.05°C 0.05°C |
0.3°C
0.15°C 0.08°C 0.013 % R = 0.06°C |
| 鉑 | -100 至 +1400°C | 0.05°C | 0.3°C | -100 至 +1400°C | 0.05°C | 0.3°C |
| 莫 | +0 至 +1375°C | 0.05°C | 0.013 % R = 0.06°C | +0 至 +1375°C | 0.05°C | 0.013 % R = 0.06°C |
| 尼莫/尼科 | -50 至 +1410°C | 0.05°C | 0.013 % R = 0.30°C | -50 至 +1410°C | 0.05°C | 0.013 % R = 0.30°C |
精度為參考 = 0°C。
當使用內部參考路口（B夫婦除外）時，在 0 °C 時添加 0.2 °C 的額外不確定性。
通過編程冷交匯點本地化（外部在 0°C、內部（儀器終端的溫度補償）或手動輸入，可以選擇（熱電偶 B 除外）。
溫度系數：<10%的精度 /°C
顯示單元：+C 和 F
熱電偶 G、D：應要求在說明手冊上進行拼寫
| 范圍 | 0-1 酒吧 | 0-3 酒吧 | 0-10 酒吧 | 0-30 酒吧 | 0-100 酒吧 | 0-300 酒吧 | 0-1000 酒吧 |
| 絕對 | X | X | X | X | X | X | X |
| 相對 | X | X | X | X |
提供相對、絕對和差分壓力。
連接器： 1/4
氣體分辨率： 0.02%
FS 精度： - 0.05% FS 從
10 到 40°C - 0.1% FS 從 -10 到 +10°C 和從 40 到 80°C
此數字壓力模塊 ACL433 通過 RS485 串行電纜連接到 CALYS 1000 到數字輸入連接器。所有數據都是數字數據。測量通過在工廠的固件中實施多值校正來補償溫度。
| 范圍 | 分辨率 | 精度 / 1 年 | 筆記 |
| 0-20 mA | 1 μA | 0.0175% RDG = 2 μA | 林： < 25 Ω
有或沒有循環電源 （24 V） |
| 4-20 mA | 1 μA | 0.0175% RDG = 2 μA | |
| ±50兆瓦 | 1 μA | 0.0175% RDG = 2 μA |
對于發射機輸出的測量，特殊范圍使用 mA 和全尺寸百分比提供雙顯示。
溫度系數：< 10 ppm/+C 超出參考域
循環供應：24 V ±10%
HART®兼容性：輸入阻抗林 = 280 Ω
CALYS 1000 也允許線性或二次信號線性化。
| 范圍 | 分辨率 | 精度 / 1 年 | 注意 |
| 24 mA | 1 μA | 0.0175% RDG = 2 μA | 有或沒有循環電源 （24 V） |
| 4-20 mA | 1 μA | 0.0175% RDG = 2 μA | |
| 0-20 mA | 1 μA | 0.0175% RDG = 2 μA |
溫度系數< 10 ppm/+C 超出參考域
沉降時間： < 5 ms
規格給出的 CALYS 配置在
： - 主動模式 （+24V ON） 1 米在被動模式
（+24 V OFF） - 被動模式 （+24 V OFF） 1 米在主動模式 （+24 V ON）
預
編程步驟
0% 25% 50% 75% 100% 4-20 mA 線性 4 8 12 16 20
0-20 mA 線性 0 5 10 15 20
4-20 mA 四輪 4 5 8 1320
0-20 mA 四輪摩托車 0 1.25 5 11，25 20
4-20 mA 閥門 3.8-4-4.2 12 19， 20， 21
| 范圍 | 分辨率 | 精度 / 1 年 | 筆記 |
| ±100mV | 1 μV | 0.013% RDG = 3 μV | 林： > 10 M+ |
| ±1 V （1） | 10 μV | 0.013% RDG = 20 μV | 林： > 10 M+（1）： -0.8 V 到 +1 V |
| ±10 V | 100 μV | 0.015% RDG = 200 μV | 林： > 1 M+ |
| ±50 V | 1 mV | 0.015% RDG = 2 mV | 林： > 1 M+ |
Rin： 輸入電阻遞
質溫度系數： < 7 ppm/+C 超出參考域
| 范圍 | 分辨率 | 精度 / 1 年 | 最小負載 | 筆記 |
| 100 mV | 1 μV | 0.013% RDG = 3 μV | 1 k 0 | 最大出： 5 ma |
| 2 V | 10 μV | 0.013% RDG = 20 μV | 2 k 2 | 最大出： 5 ma |
| 20 V | 100 μV | 0.015% RDG = 200 μV | 4 k 0 | 出最大： 25 mA |
| 50 V | 1 mV | 0.015% RDG = 2 mV | 4 k 0 |
Iout： 發射機
輸出電流 溫度系數： < 7 ppm/+C 超出參考
域沉降時間： < 5 ms
| 范圍 | 分辨率 | 精度 / 1 年 | 筆記 |
| 400 Ω | 1 m<> | 0，012% RDG = 10 m+ | 米斯電流： 0.25 mA |
| 4000 Ω | 10 m<> | 0，012% RDG® 100 m+ | 米斯電流： 0.25 mA |
2、3
或 4 導線阻力測量：自動識別連接電線數量， 屏幕上指示 4 線安裝探頭
溫度系數： < 7 ppm/°C 超出參考域
開放電路終端電壓：< 10 V
連續性測試：R > 1000 Ω的開放電路和 R < 1000 Ω的閉路
| 范圍 | 分辨率 | 精度 / 1 年 | 筆記 |
| 40 Ω | 1 m<> | 0.014% RDG = 3 m+
0.014% RDG = 10 m+ |
Iext： 10 mA
Iext： 1 mA |
| 400 Ω | 10 m3 | 0.014% RDG = 20 m+
0.014% RDG = 30 m+ |
Iext： 1 / 10 ma
Iext： 0.1 / 1 ma |
| 4000 Ω | 100 m 00 | 0.014% RDG = 300 m+ | Iext： 0.1 / 1 ma |
溫度系數：< 7 ppm/+C 超出參考域
當前結算時間：< 1 ms
Iext ： 校準器接收的電流
| 范圍 | 分辨率 | 精度 / 1 年 |
| 20 kHz | < 0.01 赫茲 | 0.005% RDG |
溫度系
數：< 5 ppm/+C 超出參考域量表單位：脈沖/分鐘和 Hz
觸發級別：1 V
頻率信號或
干接觸測量 計數將在規定的時間或無限時間執行
| 范圍 | 分辨率 | 精度 / 1 年 |
| 1000 赫茲 | 0.01 赫茲 | 0.005% RDG |
| 10 kHz | 10 赫茲 | 0.005% RDG |
溫度系數：< 5 ppm/+C 超出參考域
量表單位：脈沖/分鐘和
Hz 脈沖發射
和干接觸模擬最大振幅：20 V 可按用戶選擇
| 文件菜單 | 用戶最多可保存 10 個完整配置的儀器并召回它們。配置包括在儀器上完成的所有編程。 |
| 測量和模擬模式中的縮放 | 縮放允許在 FS 的百分比或所有其他單元中顯示過程信號。此功能還允許在校準后校正傳感器。 |
| 相對測量 | 這些功能允許以下功能：
|
| 模擬菜單 | 仿真值通過在鍵盤上輸入值或用光標更改特定數字來設置。 |
| 平方根 | 在當前的測量和模擬中，此功能允許考慮來自類型 +P 的發射器的二次信號。 |
| 統計功能 | 持續顯示所監測信號的平均值、最小值和最大值，以及測量次數。 |
| 發射器測試 | 可使用用戶程序驗證發射器。可以存儲 20 個程序以及測試結果。顯示偏差曲線。
綜合測試報告的版本。 |
| 開關測試 | 在溫度或壓力模式下，CALYS 1000 可以控制電子恒溫器和按壓器觸發水平。 |
| 斜坡一代 | 簡單或循環坡道的啟動、結束和長度時間值可以設置為模擬。 對于任何信號的循環坡道，也可以調整坡道數量。 |
| 步驟模擬 | 有 2 種模式可用：
在當前的模擬中，用戶將在范圍功能上以及根據選定儀表的 0%、25%、50%、75% 和 100% 進行一些額外的預設值。在儀表之間進行選擇：
|
| 合成器 | 通過手動設置 100 個值，CALYS 1000 使用戶能夠繪制生成曲線。 |
| 發射機功能 | CALYS 1000 能夠用作發射器。測量輸入通過縮放在輸出上復制。 |
| 內存容量 | 最多 10 個完整配置（輸入/輸出類型、范圍...） 將 10，000 個數據納入一個或多個測量活動，即一周以上處理配置、測量、校準程序和報告 |
| 大小 | 340 x 320 x 160 mm （L x W x h） |
| 重量 | 4.6 千克 |
| 顯示 | 240 x 320 像素液晶圖形顯示屏，帶背光 和對比度控制 顯示結果（值表或趨勢曲線） |
| 電源 | 230 V ±10%， 50/60 Hz |
| 電池 | 類型：鋰離子 充電時間：3 小時 使用壽命：8 小時 |
| 通信端口 | 美國布 |
| 參考范圍 | 23°C ±5°C （RH： 45 至 75% w/o 凝結） |
| 操作參考范圍 | -10 至 50°C （RH： 20 至 80% w/o 凝結） |
| 限制操作范圍 | -15°C 至 +55°C （RH： 10 至 80% w/o 凝結） （70% 在 55°C） |
| 存儲溫度限制 | -30°C 至 +60°C |
| 最大高度 | 0 至 2000 米 |
| 知識產權保護 | IP54 根據 EN 60529 |
| 保護 | 電子保護高達 250 V 的"電壓 "導火索保險絲保護，用于 "電流"導電電阻測量期間防止"電流"電路斷裂 |
| 類 | 根據 EN 61010-1 |
| 額定電壓 | 60 V |
| 咯咯聲和振動 | EN 61010-1 |
| EMC 符合性 | EN 61326-1， CEM 2004/108/CE |
CALYS1000 表記錄多功能校準器
按標準交付，包括：
ACL433 外部數字壓力傳感器，按順序指定范圍：
絕對或相對壓力：范圍從 -1 -> 1：3;20倍30 酒吧
絕對壓力：范圍從 -1 -> 100：300;1000 酒吧
ACL9311 套 6 條測量電纜，帶有可移動鱷魚夾
ER 49504-000 USB 電纜
CALYS 1000 / 1200 / 1500 的數據校準軟件
提供 USB 電纜
QMA11EN COFRAC 校準證書
使用設備已測試的所有相關數據點
尺寸 340 x 245 x 130 毫米
重量 4 公斤
