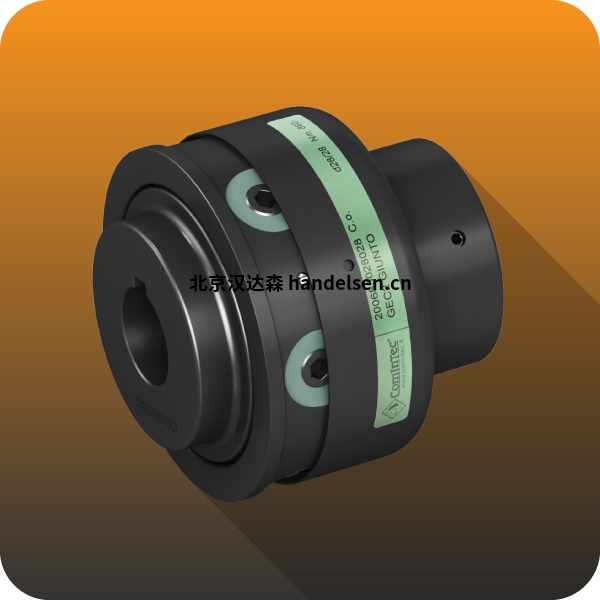

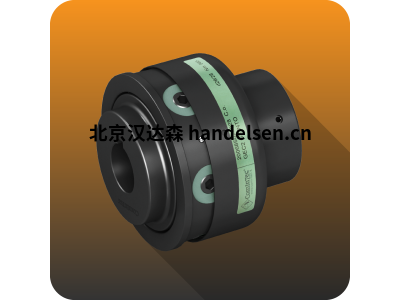

comintec GRI-GR.20-20H7-20H7-B型
軸徑：20-20
扭矩：17Nm
轉速：3800rpm
扭矩高達790 Nm，最大孔徑為50 mm。
用磷化處理的全車削鋼制成。
極度剛性的連接。
扭矩可能。
無需磨損和維護。
尺寸緊湊。
成品孔具有ISO H8公差和低粗糙度。
根據要求
不同的定制孔。
帶鍵槽的單開口夾轂（B1型）。
兩件式帶鍵槽（C1型）或不帶鍵槽（C型）的夾套。
可能需要針對特定??需求的防腐表面處理。
聯軸器采用一體式制造，可根據要求提供兩件式單元，可輕松快速地進行安裝和拆卸。
根據第6頁的通用公式，聯軸器的標稱扭矩必須大于電機側的最大扭矩。
指示的扭矩值是基于0.15微米的軸聯接摩擦系數計算得出的。
配件
建議用以下方法加工連接軸：Ra = 1.6um的表面光潔度。
標稱公差h6。
軸完全對齊。
根據目錄中指示的擰緊扭矩，用扭矩扳手?jǐn)Q緊鋼級8.8的鎖緊螺釘。
