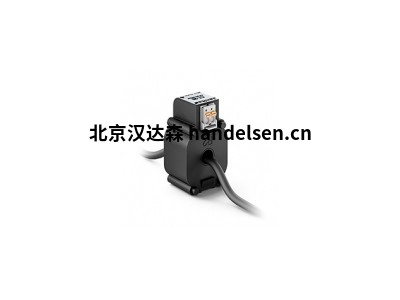

德國JANITZA電流互感器

品牌: JANITZA

產地：中國 德國



捷尼查電子有限公司是一個第二代的家族企業，專注于開發和生產能源效率系統。他們是國際公認的數字測量設備、通用測量設備、功率因數控制器、峰值需求管理系統等的制造商，是該細分市場的領先供應商之一。除了咨詢和開發技術解決方案外，捷尼查公司還與客戶合作進行調試、課程和培訓，并為系統提供維護和支持。捷尼查公司的培訓理念包括GridVis®軟件的基礎培訓和專家培訓，可以在內部和現場進行。捷尼查公司的新THT安置線于2018年5月投入使用。它是一種最先進的技術，結合了用戶友好的特點



1. 德國捷尼查公司電流互感器的產品說明

如果兩個或更多的電流互感器（如兩個變壓器）被用于電流測量，并且要計算總消耗量，可以借助于一個求和電流互感器將各個電流互感器的次級信號求和。這樣就可以只用一臺測量儀器來記錄總消耗量。求和電流互感器的輸出是一個標準化的測量信號。除了輸入電流的增加外，總數被除以求和的數字（輸入數）。適用于測量設備UMG 20CM的工作電流和剩余電流的電流互感器使用集成電流互感器收集剩余電流（剩余電流符合IEC 60755 A型）。



2、德國JANITZA電流互感器產品說明

如果要記錄大電流并進一步處理，則使用塑料外殼的電流互感器。要測量的線路（導電軌或?qū)Ь€）通過窗口送入，形成插入式電流互感器的初級電路。塑料外殼的電流互感器主要用于安裝在導電軌上。額外的灌封可以實現水滴密封以及在機械負載下的抗沖擊和抗振動（IEC 68）。這是最常見和最經濟的電流互感器形式。然而，在安裝過程中，初級導體必須被斷開。因此，這種形式的變壓器最常用于新系統的安裝。



3、德國JANITZA電流互感器產品特點

這些電價電流互感器可以滿足千瓦時測量設備的適用規定。所有的關稅電流互感器都配備了一個集成的可鎖定的終端蓋，由聚碳酸酯制成。這些電流互感器配備了一個緊固工具，用于安裝在軌道或電纜上?？梢赃x擇帶夾子的變壓器，用于安裝在DIN導軌上。6個測量通道，可單獨調節工作電流或剩余電流，用于UMG 96RM-E, UMG 96RM-PN, UMG 20CM, UMG 509-PRO 和 UMG 512-PRO，最大可測量到1.5米。電線直徑：4 x 約10（rm-10 qmm）或8 x 7（rm-6 qmm）。



JANITZA變壓器，JANITZA電流互感器，德國JANITZA，德國電流互感器，IPA40.5



4、德國JANITZA電流互感器產品作用

①兩半外殼重合，而不是相互對接

采用聚酰胺材料制成的防碎塑料外殼 ②不易破碎

符合UL 94 VO標準的不燃性和自熄性 ③不燃性和自熄性。

主母線緊固螺絲的保護帽 ④對主母線緊固螺絲有保護作用

防止意外接觸的保護措施

通過側面通道的電纜終端進行二次連接 ⑥通過側面通道的電纜終端進行二次連接

二次接線端子的擴展蓋板 ⑦二次接線端子的擴展蓋板

除正常的端子蓋外，還有額外的保護蓋⑧。

⑨將前饋線和后饋線鎖在二次端子上



5、德國JANITZA電流互感器產品優勢

①牢不可破的塑料外殼

聚碳酸酯黑色

不易燃燒 ③不易燃

自熄滅 ④自熄滅

超聲波焊接⑤變壓器外殼

鍍鎳二次端子，帶正/負M 5 x 8 mm螺絲，最大緊固扭矩2 Nm

7.內置的二次合閘翻蓋

⑧連接橫截面：最大。4 mm 2帶線端環，6 mm 2實心
