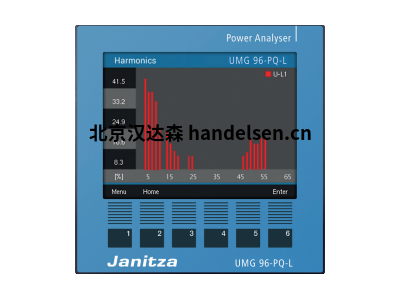

janitza功率分析器UMG96-PQ-L

   janitza功率分析器UMG96-PQ-L


祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk7@handelsen.cn

　　包裝重量(包括附件)約500克(1.1磅)

　　鋰電池CR2032，3 V(Zulassung nach UL 1642)

　　數據內存64 MB

　　背光使用壽命40000小時

　　(在此期間，背光降低到大約50%)

　　符合IEC 62262的抗沖擊性IK07

　　運輸和儲存

　　以下信息適用于以原始包裝運輸或儲存的設備。

　　自由落體1米(39.37英寸)

　　溫度-25℃(-13℉)至+70℃(158℉)

　　相對空氣濕度(非冷凝)0至90%RH

　　運行期間的環境條件

　　將設備安裝在防風雨的固定位置。

　　符合IEC 60536(VDE 0106，第1部分)的II級保護。

　　額定溫度范圍-10°C(14°F)。。+55°C(131°F)

　　相對空氣濕度(非冷凝)0至75%RH

　　操作標高0。。海拔2000米(1.24英里)

　　污染程度2

　　安裝方向符合要求

　　通風無需強制通風。

　　防止異物和水進入

　　-正面

　　-后方

　　-帶密封件的前部

　　符合EN60529的IP40

　　符合EN60529的IP20

　　符合EN60529的IP54

　　電磁環境條件等級E2(2014年中/32/EU)

　　機械環境條件M1級(2014年中期/32/EU)

　　電源電壓

　　選項230 V標稱范圍AC 90 V-277 V(50/60 Hz)或

　　直流90 V-250 V，300 V CATIII

　　最大功耗4.5 VA/2 W

　　選項24 V標稱范圍AC 24 V-90 V(50/60Hz)或

　　直流24 V-90 V，150 V CATIII

　　最大功耗4.5 VA/2 W

　　工作范圍+-標稱范圍的10%

　　內部保險絲，根據IEC 60127，T1A/250 V DC/277 V AC型不可更換

　　推薦的過電流保護裝置

　　線路保護(UL認證)

　　選項230 V:6-16 A(字符。(二)

　　選項24 V:1-6 A(字符。(二)

　　線路斷路器上裝置最大數量的建議：

　　選項230 V：線路斷路器B6A：最多4個設備/線路斷路器B16A：最多11個設備

　　選項24 V：線路斷路器B6A：最多3個設備/線路斷路器B16A：最多9個設備

　　電壓測量

　　IEC規定的額定電壓高達417 V/720 V(+-10%)的三相四導體系統

　　根據UL，347 V/600 V(+-10%)

　　額定電壓高達600 V(+10%)的三相三導體系統

　　單相雙導體系統，額定電壓高達480 V(+-10%)

　　600 V III類過電壓

　　測量電壓浪涌6kV

　　電壓測量用保險絲1-10 A(經IEC/UL批準)

　　測量范圍L-N 01)。。600 Vrms(最大過壓800 Vrms)

　　測量范圍L-L 01)。。1040 Vrms(最大過電壓1350 Vrms)

　　分辨率0.01 V

　　波峰系數2,45(與測量范圍有關)

　　阻抗3 M?/相

　　Leistungsaufnahme約0.1 VA

　　ABT頻率13,67 kHz

　　Grundschwingung頻率

　　-奧弗盧松

　　45赫茲。。65赫茲

　　0.01赫茲

　　傅里葉分析1。- 65. 諧波

　　1) 如果電壓L1-N大于20 Veff(4導體測量)，設備僅確定測量值

　　或電壓測量輸入V1上的電壓L1-L2大于34 Veff(3導體測量)。

　　電流測量

　　額定電流5A

　　計量范圍0005。。6個手臂

　　峰值系數(基于額定電流)2(相對于6臂)

　　過電壓類別300 V II類

　　額定浪涌電壓2 kV

　　功耗約0.2 VA(Ri=5 m?)

　　過載1秒。60 A(正弦)

　　分辨率0.1 mA(顯示0.01 A)

　　采樣頻率13,67 kHz

　　傅立葉分析1。- 65. 諧波
