德國 Berthold 多相液位和界面測量

BERTHOLD的連續液位測量優化您的過程

我們的連續液位測量系統用于監測從幾毫米到幾十米的測量范圍。

輻射水平測量操作無接觸，并且是非侵入性和非侵入性的。由于組件不與被測材料接觸且不包含任何移動部件，因此它們不會磨損或撕裂。

非接觸式液位測量適用于各種容器、反應器、高壓釜、筒倉和料倉。

基于輻射測量原理，我們的液位測量系統可在極端過程條件下可靠、準確地運行。測量的執行與材料溫度、壓力或化學特性無關。攪拌器等內部障礙物對測量性能沒有不利影響。



Berthold 的連續液位測量原理

從屏蔽源發出的伽馬輻射在穿過容器時會衰減。這種衰減由安裝在容器另一側的高靈敏度檢測器測量。由于輻射類型和測量幾何形狀是恒定的，衰減只會受到水平變化的影響。

液位的連續測量在整個測量范圍內使用輻射場。如果水平在輻射場范圍內上升，衰減會變得更強，因此檢測器測量的輻射更少。以這種方式，可以可靠地監測液位 - 不受壓力、溫度、粘度、顏色和所有化學性質的影響。

輻射場的形成方式有多種可能。使用棒狀探測器或棒狀源；有時將兩者結合使用是最有益的。



技術優勢

質量和安全

全面的安全功能

內部生產具有不同同位素的各種源類型和形狀

定期質量和壓力測試

德國制造的品質

簡單直觀的操作

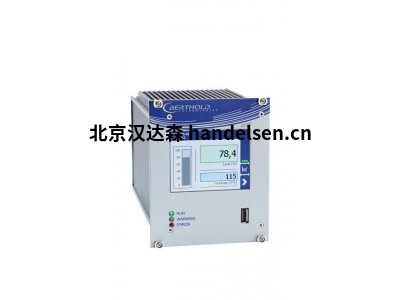

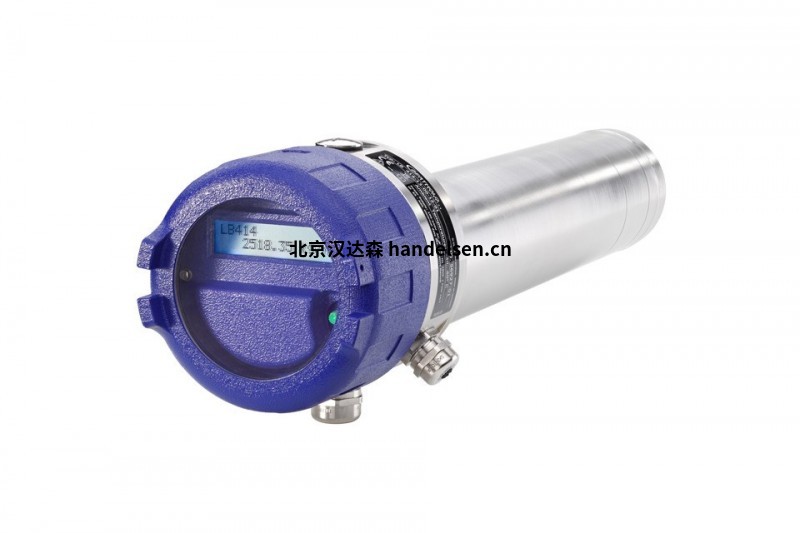

帶獨立變送器1或緊湊型探頭2 的 2線制系統

通過 HART、4-20 mA、Profibus PA、Foundation Fieldbus 進行通信

堅固的設計

直觀的軟件解決方案



B.多相液位和界面測量

使用 BERTHOLD 的多相液位和界面測量優化您的工藝

由于極端的工藝條件，對工藝容器中的界面或多層進行監控可能非常困難。在其他方法失敗的地方，輻射測量方法提供了顯著的優勢。由于密度分布的可靠測量，可以最佳地監控分離過程。

使用 Berthold 的輻射測量解決方案可以輕松確定容器中液體之間的界面或多個產品層的高度。我們的產品也用于監測乳劑層。



Berthold 的多相液位和界面測量原理

根據穿透容器及其內含物的伽馬輻射的衰減量，通過輻射測量法對幾層進行測量。通過較重相位的伽馬越少，衰減量越大。

基于測量的輻射強度和相應的校準，可以識別各個階段。測量不受待測材料的壓力、溫度、粘度、顏色和化學性質的影響，從而實現高質量的功能可靠性和免維護的輻射測量系統。



C.液位開關測量

使用 BERTHOLD 的液位開關測量優化您的過程

我們的輻射液位開關用于各種行業，可提供高液位或低液位警報。測量是在無接觸的情況下進行的，并且是非侵入式的。測量系統的所有組件都安裝在容器外部，與被測材料沒有任何接觸。

它們可以安裝在所有類型的容器或料倉上，例如熱儲罐、帶攪拌器的容器、高壓反應器、旋風分離器或進料槽。輻射式液位開關測量可用于最苛刻和最惡劣的過程條件。極端溫度和壓力以及腐蝕性和磨蝕性環境都不會影響測量性能。



Berthold 的液位開關測量原理

從屏蔽源發出的伽馬輻射以設定的高度穿過容器到達檢測器。當產品液位進入光束路徑時，輻射會顯著減弱或完全被阻擋，因此檢測器處的??伽馬量突然下降。檢測器每秒計數的這種變化會導致檢測器切換繼電器或 4-20 mA 輸出的突然變化。當用作低液位開關時，檢測器通?？床坏絹碜栽吹挠嫈?shù)，當液位低于源時觸發繼電器或改變 4-20 mA 輸出，并突然從源中看到許多計數。

產品的溫度、壓力、灰塵、顏色和化學特性對測量結果沒有影響。因此，即使在惡劣的操作和環境條件下，這也導致輻射測量系統的高可靠性和低維護。



技術優勢

操作簡單

安裝簡單，在容器外部

不接觸被測材料

免磨損免維護

最先進的技術

改造我們的高靈敏度探測器和老化的源可延長源的使用壽命

高可用性和高操作安全性

可靠測量，無需重新校準



D.模具液位測量

連鑄應用中快速精確的結晶器液位測量

精確、快速的模具液位測量，為生產優質鋼材和可靠防止鋼材溢漏和漏鋼奠定了基礎。Berthold 模具液位測量系統可靠、準確地完成了這一任務。全世界有數千條連鑄鑄坯配備并依賴 Berthold 系統。

模具中液態金屬的液位得到可靠、精確的測量。5 ms 的極短循環時間允許對鑄造過程進行最佳控制 - 在啟動和正常操作期間。



Berthold 的模具液位測量原理

伽馬輻射通過模具時會衰減。模具中熔融金屬的液位越高，到達檢測器的輻射就越少。通過這種方式，可以可靠地監控模具液位——不受灰塵、溫度和振動的影響。

輻射測量無需維護，適用于所有模具類型和尺寸。除了安裝在板坯和方坯連鑄機上外，它也適用于毛坯連鑄機和圓形連鑄機。



技術優勢

簡單直觀的操作

易于使用、直觀、多語言的用戶界面

測量的最高安全性和穩健性

支持自動啟動

每個單元最多可處理 4 個測量通道

最先進的技術

輻射測量的技術領導者

極快的 5 ms 循環時間

基于SiPM技術的傳感器

傳感器不受 EMS 和 EMBr 影響
