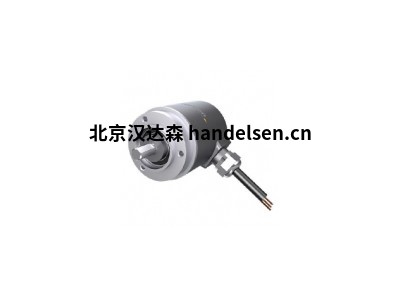

德國WAYCON編碼器B36

名稱。WAYCON的B36編碼器

型號： B36

品牌： WAYCON

原產地 德國



自1999年以來，WAYCON一直在開發和制造用于位置和距離測量的精密傳感器。作為一家總部位于慕尼黑附近的Taufkirchen和位于科隆附近的Brühl的分公司的創新公司，他們的產品銷往世界各地，目前他們?cè)?0多個國家有直接銷售點和經銷商。他們的目標是為客戶提供最好的測量技術解決方案。這就是為什么他們開發和生產各種尺寸的傳感器，用于工業和研究領域的廣泛應用。他們的產品范圍包括高質量的傳感器和定制的解決方案，從原型到系列生產。在Taufkirchen生產的產品符合嚴格的質量標準，每個產品都有校準證書



1. 德國WAYCON編碼器的產品說明

該類傳感器以高精度測量旋轉部件的角度變化。數字編碼器的測量方法以周期性刻度為基礎，可以以TTL、HTL或完全以總線接口形式（Profibus、SSI、CANopen、Profinet...）提供增量。然而，模擬角度傳感器通過電位器將要檢測的角度變化轉換為一個絕對信號。帶有1圈電位器的旋轉式傳感器 這種電位器用于測量小于360°的角度?；瑝K是圓形的?；宓囊徊糠质遣粚?dǎo)電的。這定義了測量范圍的開始和結束。



2、德國WAYCON編碼器的產品概述

當軸逆時針轉動時，軸上的信號增加。只要光標到達滑軌的非導電部分，輸出信號就會下降到零。如果進一步旋轉，一旦到達測量范圍的起點，信號又開始增加。連續旋轉是可能的。一般來說，在測量范圍內使用1圈的電位器。如果在連續旋轉模式下使用傳感器，光標將被拖到滑塊的非導電部分，這將導致磨損增加。帶有3、5或10圈電位器的旋轉傳感器 這種類型的電位器有一個起點和一個終點（非連續旋轉）。當軸逆時針旋轉時，軸上的信號會增加。



3、德國WAYCON編碼器產品特點

模擬輸出版本的5VT和10VT旋轉傳感器配備了可教的內部電子裝置，稱為VT-電子裝置。傳感器電位器提供的信號由虛擬儀器電子裝置進行數字化。這種數字信息首先由電子裝置進行處理，然后轉換為模擬輸出信號0至5 V或0至10 V輸出數字化提供了兩種調整的可能性，通過這種調整可以使用擠壓器單獨配置傳感器。1. 測量范圍的教學。在一個成功的教學過程中，擠壓器可以從傳感器上拆下來，用標準的電纜或連接器代替。2. 設置單獨的開關點。擠壓器允許設置單個開關點的集電極開路。開關信號通過一條多功能線（MFL）發送。



德國WAYCON編碼器,德國WAYCON編碼器,B36



4、德國WAYCON編碼器產品技術參數

①外殼直徑：40mm或60mm

主軸直徑：6mm或10mm

③測量范圍：從90到43200攝氏度

④線性度：最高可達0.05％。

⑤模擬輸出：電位器，0...10伏，4...20mA

6) 可示教輸出。0... .5伏，0... .10伏

(vii) 溫度范圍：-20... +85°C

⑧最高轉速：200rpm

⑨外殼：陽極氧化鋁，不銹鋼



5、部分德國WAYCON編碼器型號

①德國WAYCONWP

②德國WAYCONWPI

③德國WAYCONB36

④德國WAYCON B58

⑤德國 WAYCONM36

⑥德國 WAYCONM58

⑦德國WAYCONSSI

⑧WAYCONEtherCAT

⑨WAYCONCANopen

⑩WAYCONProfibus

WAYCONProfinet沒有顯示
