德國Bar電動執行器技術參數原裝進口

德國bar于1979年成立于德國西部的工業城市Dattenberg。德國bar從成立之初便致力于工業領域的氣動執行器和電磁閥等相關氣動元件的研發和生產，擁有現代化的全自動化工廠和多年的氣動產品生產經驗。



德國bar是自控閥門領域的開拓者：1981年，德國bar率先提出利用齒輪齒條的原理，運用雙活塞以及安全彈簧來驅動執行器中軸，這一理念被世界各大廠商效仿并最終在全球被廣泛采用。



德國bar自行研發和生產氣動附件：限位開關、電磁閥、定位器等，造型美觀、樣式新穎、外觀小巧、質量可靠，為客戶置提供一站式服務和整套產品的售后服務，節約了成本和時間。



隨著工業自動化的不斷發展，氣電動閥門的廣泛應用，德國bar一直致力于其產品的研發和創新，從最初的“雙活塞齒輪齒條結構原理”被后來的眾多氣動執行器廠家采用，到現在研發的電氣式定位器、限位開關盒、電磁閥等產品廣泛應用于高端工業領域，德國bar 創新的腳步從未停止過。



德國bar聯合SIEMENS和ARCA共同開發制訂了OPOS接口協議。Actubar系列在設計最初就考慮到定位器的發展趨勢，在氣缸內部預留了兩條氣源通道，以實現與定位器的無間縫連接。而且bar自行開發的定位器和所有的附件都可以和德國bar執行器實現無間縫連接，減少了外部管道連接帶來的繁瑣，不穩定，同時把氣源損耗降低到最小，使整套產品更緊湊、美觀、安全和節能。



因其擁有氣動執行器、電動執行器、整套自控閥及全套附件設備制造和世界范圍內銷售的能力，德國bar已經成為多個受業界尊敬的著名企業的合作伙伴。

bar的產品分類：

氣動旋轉執行器

電動執行器

自動閥

終端位置反饋和定位器



在以下過程工程領域中，系統的計劃者，構建者和操作者在廣泛的應用中使用bar的產品：

化學制藥

散裝廢物處理技術

石化食品技術

造船電廠技術

水和廢水處理技術，造紙和紙漿工業

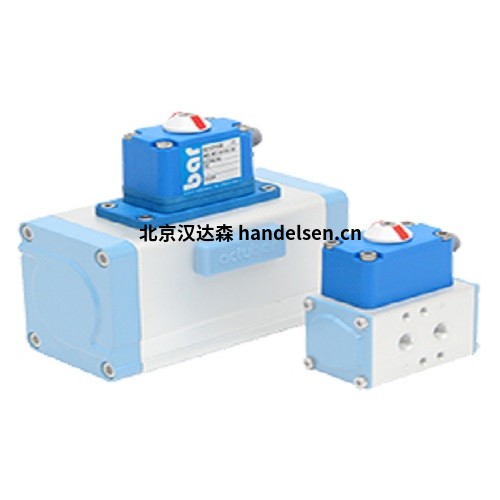

GTD / GTE系列旋轉執行器

技術數據

標準版

描述

氣動旋轉執行器

雙活塞：

GTD類型-雙面操作

GTE類型-單邊動作（彈簧復位）



可選版本

具有兩個附加活塞的三位置氣缸

設計特點：具有自定心元件的齒條齒輪機構技術；單作用：帶安全彈簧

執行器/閥門設計：外殼中的4或8個內螺紋，符合DIN EN ISO 5211

執行器/控制閥設計：根據NAMUR或VDI / VDE3845標準

執行器/信號單元的設計：符合VDI / VDE 3845（NAMUR）標準



材料-

外殼：陽極氧化鋁

封面：環氧化鋁合金

GTD / GTE系列-049型：塑料蓋，環氧清漆

活塞，襯套，齒條：鋁合金，

GTD / GTE-049 + 058型：塑料

軸：鍍鎳鋼密封件：NBR

軸承：具有滑動性能的塑料

活塞桿/齒輪：鋁合金螺絲：不銹鋼

產品型號及特點：



型號：GTD-143/090-V27-H

執行器雙作用旋轉角度90°，V27mm 8-kt，法蘭鉆孔樣式F10 + F12最大 控制壓力10 bar ATEX II 2GDc T5 T100°C接口，符合EN ISO 5211和VDI / VDE 3845（NAMUR）



型號：GTD-185/090-V36-H

執行器雙作用旋轉角度90°，V36mm 8-kt，法蘭鉆孔樣式F14最大控制壓力8 bar

符合EN ISO 5211和VDI / VDE 3845（NAMUR）的ATEX II2GDc T5 T100°C接口



型號：GTD-115/090-V22-H

執行器雙作用旋轉角度90°，V22mm 8-kt，法蘭鉆孔樣式F07 + F10 max。 控制壓力10bar

符合DIN EN ISO 5211和VDI / VDE 3845（NAMUR）的ATEX II 2GDc T5 T100°C接口



型號：GTD-163/090-V27-H

執行器雙作用旋轉角度90°，V27mm 8-kt，法蘭鉆孔樣式F10 + F12最大 控制壓力8 bar

溫度范圍-50°C- + 70°C，ATEX II 2G Ex h IIC T6..T3 Gb-II 2 D Ex h IIIC T180°C Db

符合EN ISO 5211和VDI / VDE 3845（NAMUR）的接口



型號：GTD-110.1/090-V22-E

執行器雙作用旋轉角度90°，V22mm 8-kt，法蘭鉆孔樣式F07 + F10最大值 控制壓力8 bar

ATEX II 2GDc T5 T100°C接口符合EN ISO 5211和VDI / VDE 3845（NAMUR）



型號：GTD-185/090-V36-H

執行器雙作用旋轉角度90°，V36 mm 8-kt法蘭鉆孔樣式F14max。 控制壓力8 bar ATEX II 2GDc T5 T100°C符合EN ISO 5211和VDI / VDE 3845（NAMUR）的接口


bar產品型號：

bar PKN-2/0-050-C-AS018-08 PN100

bar NM-S-532-H-24V/DC

bar MNB 311 401 24V/DC

bar MNB-311701-24V/DC

bar PN2-E-M-2-0

bar GTE-143/090-08-V27-F

bar SC-D2-NBN4-12GM40-E2

bar GTE-127/090-07-V22-F

bar NM-321-H-24V/DC + 48V/AC G 1/4" IP65

bar NM-532-H-24V/DC

bar PN2-S-S-0-4

bar GTD-115/090-V22-H

bar Artikelnr.: 622015

bar PN2-S-S-1-0

bar NM-532-H-24V/DC

bar GTD-076/090-V17-F

bar GTD-078/090-V17-F

bar GTE-098/090-12-V17-E-BE

bar GTE-096/090-V17-E-BE DN100 PN16

bar ARTIKEL/ST PZDS-100-BCA-006-K1-GD083

bar PKI-2/0-I-050-A-AS018-08

bar 233.50.063

bar AD-004/090-V14-H

bar FZR-050-BCA-016-K1-F-F05/F07-V14

bar GTD-143/090-V27-H

bar GTD-163/090-V27-H

bar SC-N2-ATEX，Artikelnummer: 60100792
