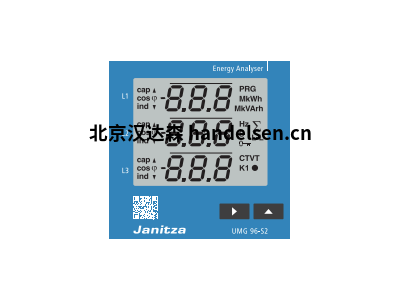

janitza捷尼查能量分析儀UMG96-S2

高偉 QQ：2853369888   手機：17710704891 電話：010-64714988-215 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　-3個電壓測量值，230/400 V，300 V CAT III。

　　-3電流測量(通過電流互感器)。

　　-RS485接口。

　　-1個數字輸出。

　　-集成前面板單元，尺寸為96 x 96 mm。

　　-通過可插拔螺釘端子連接。

　　-通過2個鍵進行操作。

　　-密碼保護。

　　一般信息

　　凈重(帶連接接頭)約250克(0.55磅)

　　包裝重量(包括附件)約500克(1.10磅)

　　符合IEC 62262的抗沖擊性IK07

　　運輸和儲存

　　以下信息適用于以原包裝運輸和儲存的設備。

　　自由落體1米(39.37英寸)

　　溫度K55，-25°C(-13°F)至+70°C(158°F)

　　相對濕度0至90%RH

　　運行期間的環境條件

　　在防風雨的固定應用中使用UMG 96-S2。防護等級II符合

　　IEC 60536(VDE 0106，第1部分)。

　　工作溫度范圍K55，-10°C(14°F)至+55°C(131°F)

　　相對濕度0至75%RH

　　工作高度0。。海拔2000米(1.24英里)

　　污染程度2

　　安裝位置

　　通風無需外部通風

　　防止異物和水進入

　　-正面

　　-后方

　　-帶密封件的正面

　　IP40 i.a.w.EN60529

　　IP20 i.a.w.EN60529

　　IP54 i.a.w.EN60529

　　電源電壓

　　標稱范圍AC 90 V-265 V(50/60 Hz)或

　　直流90 V-250 V，300 V CATIII

　　工作范圍+-標稱范圍的10%

　　功耗最大1.5 VA/0.5 W

　　內部保險絲，

　　不可交換的

　　T1A型/250 VDC/277 VAC

　　根據IEC 60127

　　推薦過流保護裝置

　　用于線路保護

　　6-16 A(字符。B、 IEC-/UL認證)

　　電壓測量

　　IEC規定的標稱電壓高達230V/400V(+-10%)的三相四導體系統

　　300 V III類過電壓

　　測量電壓浪涌4 kV

　　保險絲

　　電壓測量

　　1-10安

　　(經IEC/UL批準)

　　測量范圍L-N 01)。。300伏

　　(最大過電壓400 Vrms)

　　測量范圍L-L 01)。。425伏

　　(最大過電壓620 Vrms)

　　測量范圍超出L-N UL-N>300 Vrms

　　分辨率0.01 V

　　波峰系數1.9(與測量范圍有關)

　　阻抗3 M?/相

　　功耗約0.1 VA

　　采樣頻率8 kHz

　　頻率

　　基本振蕩

　　-分辨率

　　45赫茲。。65赫茲

　　0.01赫茲

　　1) 如果電壓L1-N大于20 Veff(4導體測量)或

　　電壓測量輸入V1上的電壓L1-L2大于34 Veff(3導體測量)
