PFAFF-SILBERBLAU線性驅動器ELA系列

品牌pfaff	有效期至長期有效	最后更新2021-09-27 13:27
瀏覽次數0

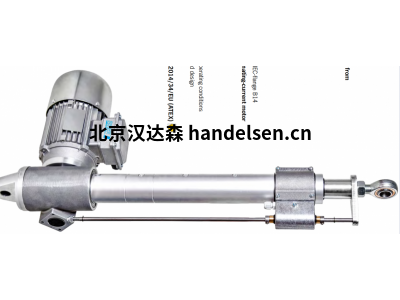

PFAFF-SILBERBLAU線性驅動器ELA系列

的機電線性致動器，“ELA”的簡稱，與標準由帶有蝸輪對和推力軸承全封閉的鋁制外殼的，一起內置馬達以及一個推力和導向管的結構。它們專為壓力和拉伸載荷而設計，可以安裝在任何安裝位置，用于各種用途。穩健性和可靠性是線性致動器的特別特征。

設備及加工

• 4 種不同尺寸，起重能力為 5.5 至 13 kN

• 每種尺寸有四種不同的比率步長

• 起升速度取決于負載和占空比為 6 mm/s 至 84 mm/s

• 標準行程長度為 100 至 800 mm

•可使用三相、直流或交流電機

• 油脂潤滑型

• 自鎖梯形螺釘

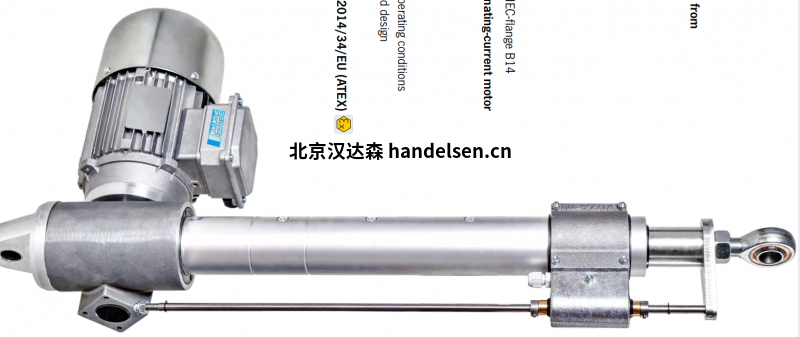

PFAFF-SILBERBLAU線性驅動器ELA系列

技術數據;

選擇表 ELA 范圍

三相電機表

選擇表		梯形螺桿Tr				滾珠絲杠庫
馬達		三相				三相
尺寸		10.1.	20.1	30.1	40.1	10.1	20.1	30.1	40.1
最大限度。軸向力	F [N] 統計。	2500	4500	8000	13000	2500	4500	8000	13000
擰緊		12x3	16x4	22x5	22x5	12x5	16x5	20x5	25x6
重量約	[公斤]	6	10	15	20	6	10	15	20
比率H		4:1	4:1	2,78:1	6,75:1	4:1	4:1	2,78:1	6,75:1
最大限度。拉伸/壓縮力量	F [N] 動態。	550	1250	1500	5000	600	1350	3000	6550
提升速度	v [毫米/秒]	35	46,6	84	34,5	59	58	84	42
電機功率	P [瓦特]	90	120	250*	550	90*	120*	250*	550*
比率V		6,5:1	6,5:1	5:1	10:1	6,5:1	6,5:1	5:1	10:1
最大限度。拉伸/壓縮力量	F [N] 動態。	900	1650	3500	6500	950	2150	5800	8500
提升速度	v [毫米/秒]	22	31	46,6	23,3	36	37	47	28
電機功率	P [瓦特]	90	120	250	550	90*	120*	250*	550*
比率N		15:1	15:1	10:1	20:1	15:1	15:1	10:1	20:1
最大限度。拉伸/壓縮力量	F [N] 動態。	1600	2750	6000	10000	1900	3500；	6000	13000
提升速度	v [毫米/秒]	9	13	23,3;	11,5	16	15,6	23,3	14
電機功率	P [瓦特]	90	120	250	550	90*	120*	250*	550*
比值		25:1	25:1	20:1	25:1	25:1	25:1	20:1	25:1
最大限度。拉伸/壓縮力量	F [N] 動態。	2000年	3500	6000	10000	2500	3500	6000	13000
提升速度	v [毫米/秒]	5,5	7,5	11,7	9	9	9	11,7	11
電機功率	P [瓦特]	90	120	250	550	90*	120*	250*	550*
