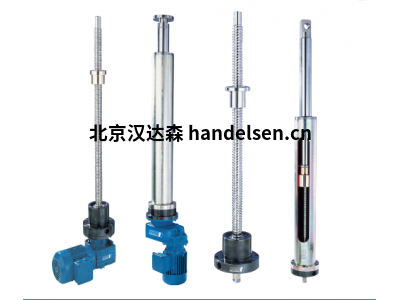

pfaff螺旋千斤頂SHE系列簡單介紹

系列SHE是市場上上市時間最長的螺絲千斤頂系列，負載范圍為 0.5 t 至 200 t。
新設計中由球形石墨鐵制成的經典外殼形式是其獨特的特點。
此強健的 SHE 系列的應用領域是高負載必須以中值周期和中等提升速度準確定位和提升的任何地方。

pfaff螺旋千斤頂SHE系列功能和處理：

• 14 種尺寸，起重能力為 5 至 2.000kN

• 驅動電機速度高達 1.500 rpm

•自鎖定梯形螺絲

•潤滑脂潤滑模型

• 蠕蟲齒輪對按兩個比率步驟（正常"N"和慢速"L"）

• 蠕蟲驅動軸箱硬化和接地

pfaff螺旋千斤頂SHE系列應用程序

負載測試：為研究實驗室歐洲核子研究中心電子加速器安裝和拆除總重量為350噸的兩個子組件"前沖卡路里計"的4個單元SHE 150起重系統的起重系統。具體到，起重系統由四個蠕蟲齒輪螺絲千斤頂、兩個斜面齒輪以及連接和卡丹連接軸組成。特別堅固和大容量的螺絲千斤頂驅動器配備了螺絲的防轉裝置、螺絲千斤頂?shù)乃俣缺O(jiān)視器以及溫度控制裝置。

高度和傾斜度調整室內跑道

隱藏在賽道表面下，賽道曲線中的 SHE 螺絲千斤頂為曲線段提供了軸向調整。每個螺絲千斤頂元件的最大起重能力為 50 kN，并配備自鎖 Tr 螺絲。



提升裝置可提升鎖門，重量約 200 t，重約 700 mm，偏差小于 0.1 mm。這包括四個高精度重型蠕蟲齒輪船員千斤頂SHE 100.1。



水力透視下鋼結構的特殊結構：利用機電船閘驅動器，內陸船只可以通過法國北部的河流和運河系統進行遠程控制。

鎖打開和關閉使用大小 25 蠕蟲齒輪螺絲千斤頂與 Tr 90 x 16 梯形主軸.在這里，起重元件可處理 75 kN 的動態拉伸負載，最大起重長度為 7.000 mm，或靜態負載為 250 kN。



測試飛機貨物安全系統的測試設備，包括 4 個標準螺絲千斤頂 SHE 150。4 個螺絲千斤頂模擬了緊急情況下可能發生的負載，并且需要被安全網攔截。
