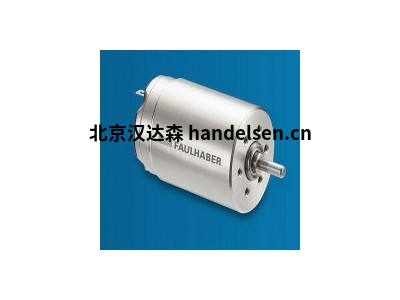

增量式編碼器

增量式編碼器以磁電或光電設計原理為基礎，也可采用單芯片結構。

編碼器輸出端提供兩個90°相移矩形信號，電機每轉的脈沖數高達1024個，索引脈沖為一個（3通道規(guī)格）。

技術信息

功能

IER3-10000 (L)系列編碼器由安裝在電機軸上的高分辨率編碼 盤、光源、光電傳感器（帶內插器和驅動級）組成。 光源發(fā)出 的光線反射至編碼盤上，被其吸收。光電傳感器吸收反射光， 并將光電信號處理成高分辨率的編碼器信號。 由此編碼器可輸 出兩個相位偏移為90 °e的方形波信號和一個用于顯示輸出軸 轉動方向的索引信號。 線驅動器可作為選配方案提供。 高精度的光電編碼器是位置控制的理想之選。

特點和優(yōu)勢

• 分辨率高達每轉40000個信號邊沿（相當于0.009°的角分辨率）
• 高定位準確度、重復精度和信號質量
• 可提供多種分辨率的標準特性
• 不受電磁干擾的影響
