常用型號
Heinrichs TSK-S345BH2R5V0-0-S56-0-H
Heinrichs KDS-K-H-PO-0-E1-0-0000
Heinrichs ZUB-KAB-12K005
Heinrichs BGN-S25-309BP000-0-S50-0-H
Heinrichs BGN-S25-309BM0G0-0-S56-X-H
Heinrichs BGN-S50-321BT000-0-S50-0-H
Heinrichs BGN-S25-309BP000-0-S50-0-H
Heinrichs BGN-S50-321BT000-0-S50-0-H
Heinrichs TSK TSK-S213RJ1U5V0-0-S21-0-H
Heinrichs BG BGN-S50-206RR0G0-0-S56-0-H
Heinrichs BMBaureihe B2000
Heinrichs BGF-S50-321BUPO0-0-S27-0-H
Heinrichs BGN-S25-309BM0G0-0-S56-X-H
Heinrichs BGN-S50-321BS000-0-S56-0-H
Heinrichs BGN-S15-201RG0G0-0-S50-0-H
Heinrichs 70005629 BGN-S309BJ0F0-0-S50-X
Heinrichs TSK-K331BE1L6V0-0-S56-0-H
Heinrichs ERS-UMC4-B12A00H
Heinrichs UMC4-B12A00H
Heinrichs BGF-S321BUPO0-0-S22-0-K
產品分類
Heinrichs 質量流量計
Heinrichs 電磁流量計
Heinrichs 水平安裝轉子流量計
Heinrichs 擋板流量計
部分產品介紹
變面積-流量計塑料測量管
應用
垂直安裝管道中液體或氣體產品的流量計量和監測。
顯示當前單位時間內體積或質量的流速
特殊功能
簡單、堅固且用戶友好的設計
材質：PVC透明
抗沖擊和防碎
高耐化學性
可調限位開關
技術數據
范圍：
水：20 °C，最?。?-60l/h，最大：5.000-50.000 l/h
空氣：20 °C，1,013 bar abs.，最?。?,4-2,3 Nm³/h，最大： 165-1420 Nm³/h
顯示：
直讀流量標
度精度等級：范圍上限的±2%
應用：
計量具有合適粘度、不含固體、不堵塞且不易形成沉積物的液體產品。
具有線性流動特性和足夠入口壓力的氣體。
介質溫度：
0°C 至 +80°C（取決于溫度和材料，詳情參見相關數據表）
流體條件：
公稱壓力：最大 16 bar。（取決于溫度和材料，詳情見相關數據表）
所有壓力數據均指沒有潛在危險的液體以及設備的正確無應力安裝。

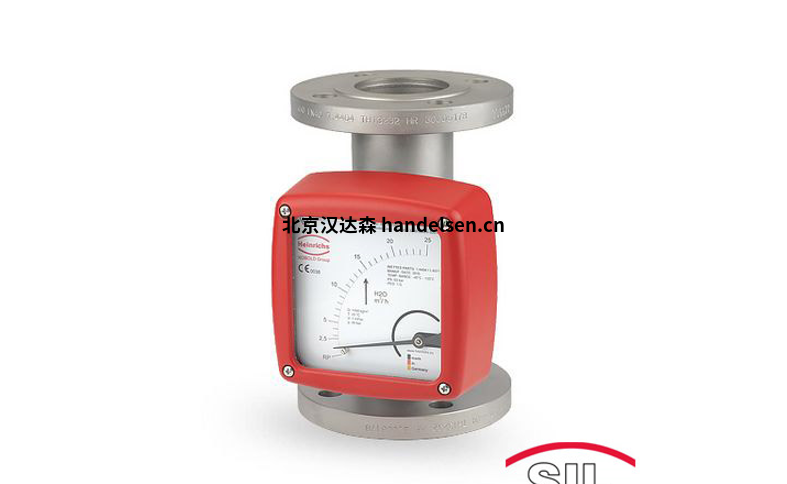

變截面流量計
應用
管道中液體和氣體的流量計量。
每時間單位瞬時體積或質量流量的指示。
應用：化工、石化、石油和天然氣工業
可靠性
特別適用于在困難和惡劣條件下的工藝過程的穩健設計
特殊功能
清晰的 90° 刻度
優化浮動形狀的線性特性
高達 350 °C 的高溫版本
高達 600 bar 的高壓版本
自排水
回流停止
流量控制器
技術數據
體：
材料：1.4404（316 L）/ 1.4571（316 Ti）的，鎳基合金C-22，蒙乃爾合金，PTFE，（其他要求）
結束連接：法蘭累計。EN 1092、ASME B16.5、DIN2512、
JIS、NPT、管接頭、特殊連接
公稱壓力：PN 40、ASME Cl150 / 300 更高的壓力率，最高可達 600 bar 可選
過程溫度：-40°C 至 +350°C
環境溫度溫度：-40°C 至 +80°C
防護等級：IP 65 / IP 67 (EN60529)
CE 標志：壓力設備指令 97/23/EG
范圍：從 0,5-5 l/h 到 13.000-6130.000 l/h 水
顯示：鋁（搪瓷飾面）或不銹鋼
輸出：感應開關
感應開關（安全功能））
微動開關（其他應要求提供）
環境溫度：-40°C 至 +80°C（無開關））-
40°C 至 +65°C（帶開關）
變送器 ES：
電源：14 - 30 VDC
輸出：無源，電隔離
模擬：4-20 mA
二進制 1 和 2：Ui = 30 V，Ii = 20mA，Pi = 100 mW
輸入二進制：計數器復位（僅適用于帶計數器模塊的 ES）
環境溫度：-40°C 至 +70°C
防護等級：IP 20（EN60529
精度：
液體：量程上限的 ± 1.6% (BGN-S/H)
± 0.2%，帶變送器 (ES)）
氣體：± 1.8% 量程上限 (BGN-S/H)
± 0.2% 帶變送器 (ES)

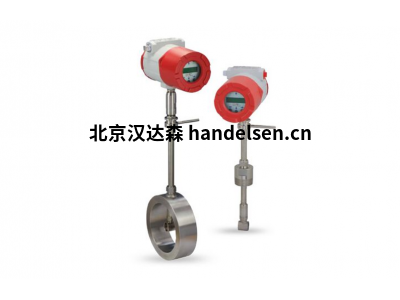

渦街流量計
應用
可靠地測量液體、氣體和蒸汽。
在管道中輕輕一按即可精確測量質量或體積流量。
可靠性
全焊接傳感器，因此傳感器頭無密封。
接液部件：不銹鋼316L
特殊功能
帶壓縮接頭或填料壓蓋的插入式流量計，適用于管道尺寸從 DN80 (3") 到 DN600 (24")
高達 400°C (750°F) 的高溫版本
最大限度。工作壓力：100 bar abs。(1500 磅/平方英寸)
使用 3 個傳感器元件，確定以下參數：
體積流量、質量流量、溫度、壓力、密度
技術數據
精度
過程變量： 液體、氣體和蒸汽
體積流量： (L) ±1.2% of Rate (G&S)± 1.5% of Rate
質量流量：(L) ± 1.5% of Rate (G&S) ±額定值的 2.0%
溫度：(L) ± 1°C (± 2°F) (G&S) ± 1°C (± 2°F)
壓力：(L) ± 0.3% FS (G&S) ± 0, 3 % FS
密度：(L) ± 0.3% 讀數 (G&S) ± 0, 5% 讀數
重復性
質量流量：±0，速率的 2%
體積流量：±0，流量的 1%
溫度：±0.2°F (±.1°C)
壓力：滿量程的±0.05%
密度：讀數的±0.1%
超過 12 個月的穩定性
質量流量：±0，流量的2%
體積流量：可忽略不計
溫度：± 0, 5°C (±0,9°F)
壓力：滿量程的±0.1%
密度：讀數的±0.1%
響應時間
從 1 到 100 秒可調
過程和環境溫度
標準溫度：-40 至 260°C（-330 至 500°F）
工藝高溫：高達 400°C (750°F)
工作環境：-40 至 60°C（-5 至 140°F）
環境儲存：-40 至 85°C（-40 至 185°F）
電源要求（取決于型號）
12-36 VDC 回路供電
直流選項：12-36 VDC，
AC 選項：100-240 VAC，50/60Hz
顯示
字母數字 2 行 x 16 字符 LCD 數字顯示
6 個按鈕用于全場配置
顯示可旋轉 90° 間隔
輸出信號
模擬：4-20 mA，回路供電（體積計）
警報：固態繼電器，40 VDC
累加器脈沖：50ms 脈沖，40 VDC
體積：1 個模擬，1 個累加器脈沖
多變量：最多 3 個模擬信號、3 個警報、1 個累加器脈沖
密度計
傳感器 DWF 用于管道中液體介質的密度測量。
通過使用耐腐蝕的接液部件，可用于所有行業
可靠性
穩健的機械測量，測量值的磁性傳輸
清晰的 90° 刻度
特殊功能
液體和泡沫的在線密度測量
線性標度
無需旁路
接液部件：哈氏合金或鈦，PFA-/PTFE 襯里（選項）
蒸汽追蹤
可安裝在危險區域
技術數據
傳感器：
材料：不銹鋼、哈氏合金（其他材料應要求提供）
過程連接：DN 25 ASME 1?/ DN 50 ASME 2?)
法蘭符合。EN 1092、ASME B16.5、DIN2512、
（其他應要求提供）
公稱壓力：PN 15、ASME Cl150（可選擇更高的壓力率，最高可達 400 bar）
過程溫度：-20°C 至 +150°C
環境溫度：- 20°C 至 +80°C
防護等級：IP 65/67 (EN60529)
密度范圍：700 g/l - 1900 g/l
測量范圍：50 g/l - 600 g/l l
流量范圍：2500 l/h / 5000 l/h 10000 l/h
* 參考條件：根據 IEC 770：水溫為 20°CC
顯示：鋁（搪瓷飾面）或不銹鋼
輸出：感應開關
感應開關（安全功能））
微動開關（其他應要求提供）
環境溫度：-40°C 至 +80°C（無開關））-
40°C 至 +65°C（帶開關）
變送器 ES：
電源電源：14 - 30 VDC
輸出：無源，電隔離
模擬：4-20 mA
二進制 1 和 2：Ui=30 V，Ii=20mA，Pi=100 mW
輸入二進制：計數器復位（僅適用于帶計數器模塊的 ES）
環境溫度：-40°C 至 +70°C
防護等級：IP 20 (EN60529
批準和證書
防爆：
傳感器：BVS 03 ATEX H/B 112
顯示器：DMT 00 ATEX E075
點火類別：II 2G EEX ia IIC T6
CE 標志：防爆指令 94/9/EC
電磁兼容性：EMC 指令 89/336/EEC
全金屬流量計
型號代碼：BGN-S25-309BM0G0-0-S56-X-H
編號。 ：70012084
類型：BGN-120-25 / 40B1-1000-ES-EX-DISTANZRING
工作方式
測量原理：浮子
安裝條件
安裝位置：垂直
流動方向：從下到上
特征值
測量偏差（本地）：最終值的+/- 2.0％
測量偏差（模擬）：最終值的+/- 2.5％
工藝條件
顯示范圍[Nm³/ h]：5-30
介質：氮?dú)?/div>
密度[kg /m³]：1.25
粘度[mPa·s]：0.0166
處理溫度[°C]：25
過程壓力[巴巴]：1.2
結構構造
材質：1.4571 / 1.4404
材質法蘭：1.4571 / 1.4404
浮動材質：1.4571 / 1.4404
物料測量環：1.4571 / 1.4404
測量環：22 mm-包括間隔環
符合參考號：BG-2090
閥門耐壓：40 bar
過程連接：DN25 PN40形式B1 DIN EN 1092-1
安裝長度[mm]：250
附加設備：
-電氣變送器，由Heinrichs Messtechnik制造
帶有HART®協議的ES-EX型
DMT 00 ATEX E 075 / II2G Ex ia IIC T6
2線版本，內部計數器
電源24 VDC，負載450歐姆
輸出：
模擬量（Ex ia）：4-20 mA，流量“ 0” = 4 mA
-用于1.4571 / 1.4404的浮子的氣體阻尼
-封面：黑色
-M20x1.5電纜密封套
-標記號：：請指定
原產國：德國
說明文件：
操作你維護說明（紙質表格）

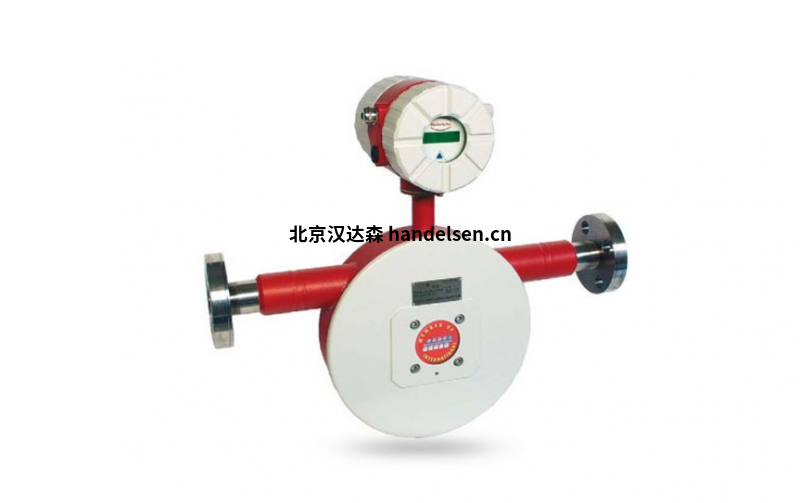

質量流量計
KDS-K-H-PO-0-E1-0-0000
處理數據：
中號-N2
流動方向從下到上
顯示范圍0.5-5Nm³/ h
工藝溫度32°C
密度1.25 kg /m³
粘度0.0166 mPa s
過程壓力p e 6.9 bar
壓力損失12 mbar
閥門數據：
KD型KDS
小型可變面積流量計
全金屬設計
濕部件：1.4404 / 1.4571
過程連接：¼“ NPT（f）
短款（K）
水平連接
連接適配器，不帶
空氣測量范圍：180-1800 Nl / h
PTFE密封
閥上方
安裝長度90毫米
顯示部分：
電氣輸出KEI 1（NJ 1.5-6.5 N）
接近開關感應
Pepperl + Fuchs
NJ1.5-6.5-N
NAMUR開瓶器
環境溫度：-25 ... 100°C
符合標準：DIN EN 60947-5-6（NAMUR）
EN 60079-0
EN 60079-11
EMC符合：EN 60947-5-2
EC型式檢驗證書/防爆標志：
PTB 00 ATEX 2048 X
II 2G ExiaIIC T6至T1 Gb
II 2D Exib IIIC T135°C Db
需要隔離開關放大器
秤類型MB秤（中），II
II 2GD c IIC（BVS 03 ATEX H-B 113）
切換點1 [MB] 1M³/ H OPENING FALLING
測量精度的3％最終價值
應用領域
測量液體和氣體，粘性和腐蝕性介質。
應用領域：化學，石化，石油和天然氣，食品，制藥。
計量和裝載系統，也用于貿易交接
可靠度
特別堅固的傳感器外殼由鑄鐵制成，對外部振動和管道力不敏感
特殊性
同時測量質量流量，密度，溫度和體積流量。
使用蒸汽或液體進行極其廉價的加熱
技術指標
感應器
過程連接：EN 1092，ASME B16.5，DIN2512
公稱壓力：PN40，ASME Cl150 / 300
工藝溫度：-40°C至+ 180°C
環境溫度
變送器安裝：-40°C至+ 60°C / + 80°C
單獨的變送器：-40°C至+ 100°C
防護等級：IP 65（EN60529）
用料
濕部件：1.4404（316 L）/ 1.4571（316 Ti）
外殼：鑄鐵（GGG 40.3）
CE標志：壓力設備指令2014/68 / EU
測量范圍60 kg / h至60,000 kg / h
測量誤差
液體：測量值的±0.15％/±0.05％±NP穩定性
氣體：讀數的±0.5％±NP穩定性
密度（液體）：±0.005 g /cm3/±0.003 g /cm3
體積：讀數的±0.2％±NP穩定性
