新型安全換熱器-雙管板換熱器 德國 FUNKE



1.Funke管式換熱器



固定管板式換熱器

結構特點：

管板和筒體連接，管束不可抽芯，結構簡單，可以在殼體增加膨脹節以滿足不同溫度應力的要求；

結構緊湊，可以提供優化布管，得到大的換熱面積；

管程可以1、2、4、6等多種程數的布置，應用廣泛。

FUNKE的每種型號的產品都嚴格的經過理論計算和試驗測試，在理論和實際運用中找到平衡點。

幾十年來，F(xiàn)UNKE積累了大量的選型，制造經驗，為客戶提供高品質的產品是FUNEK基本的要求。

應用領域：

固定管板式換熱器是應用廣泛的換熱器產品，可以應用于各種不同行業中對不同介質的加熱或冷卻。



U形管式換熱器

結構特點：

U形管式換熱器可抽出管束，方便管間清洗，同時U端可自由伸縮，解決溫度補償問題。

結構簡單，密封面少，造價實惠。

FUNKE采用先進的彎管工藝，嚴格控制換熱管減薄量，同時在設計中著重考慮設備震動問題，有力的保證了設備的生命周期，恰當?shù)睦昧薝形管換熱器的特點。

應用領域：

適用于高溫高壓且管側介質較潔凈不宜結垢的工況，尤其適用于蒸發、冷凝等溫差大的工況。



浮頭式換熱器

結構特點：

浮頭式換熱器的一端管板固定在殼體與管箱之間，另一端管板可在殼體內自由移動，管束與殼體之間沒有溫差應力；

清洗方便，管束可靈活抽出；

填料函式在較高的溫度和壓力下工作，但浮頭結構復雜，造價高；

應用領域：

主要用于滿足具有較高要求的(例如高溫差)化工、煉油等行業。用于液體的換熱、氣體或空氣的冷卻以及蒸汽冷凝。



新型安全換熱器-雙管雙管板換熱器

雙管板換熱器避免了換熱管與管板連接處的泄露造成的不安全性，但若換熱管發生泄露仍然無法避免。

FUNKE專制研發了雙管板、雙層換熱管的換熱器，如此便可完全避免殼側和管側介質因?yàn)樾孤抖a(chǎn)生的危險，同時還安裝了報警裝置來時時監控產品運行情況。

FUNKE把客戶的需求放在首位，賦予產品生命化，不斷研發，挑戰自我，追求完美，雙管雙管板換熱器的研發成功恰當?shù)脑忈屃诉@種理念。

主要用于對管側介質和殼側介質混合會造成爆炸等嚴重危險的行業以及對環保要求較高的行業，如化工、冶金、食品、多晶硅等。



套管式換熱器

套管式換熱器是由直徑不同的直管制成的同心套管，并由U形彎頭連接而成。

這種換熱器中,一種流體走管內，另一種流體走環隙,兩者皆可得到較高的流速，故傳熱系數較大。

另外，在套管換熱器中，兩種流體可為純逆流,對數平均推動力較大。

套管換熱器結構簡單，能承受高壓,應用亦方便(可根據需要增減管段數目)。



填料函式換熱器

結構特點：

采用了填料函式密封結構，管束可在殼體軸向自由伸縮，不會因殼壁與管壁熱變形差而引起熱應力。

其結構較浮頭式換熱器簡單，加工制造方便，節省材料，造價實惠，且管束可靈活抽出，管內、管間可以進行清洗、維修，操作方便易行；

應用領域：

廣泛應用于液體和液體的換熱和氣體的冷卻。典型的應用有液壓系統、大型汽車制造和造船等行業中作為中間冷卻器和后冷卻器。



2.Funke板式換熱器

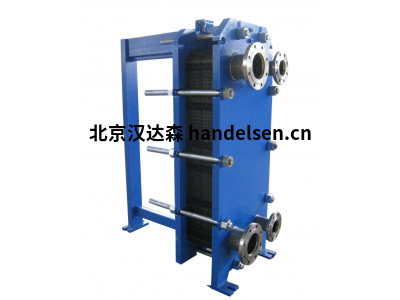

對稱型和非對稱型板式換熱器

FUNKE“FP”型板式換熱器是一種傳統的、常用的板式換熱器，其采用的常規傳熱板片均由墊圈密封，相鄰板片按正確方式組裝后，形成密封的流體通道，冷熱介質分別在各自流道中流動，達到良好的換熱效果。

在加熱、冷卻、蒸汽冷凝等不同領域，“FP”型板式換熱器都充分發揮了如下特點：

高傳熱系數

占地面積小

高度湍流達到自潔效果

結構緊湊，運行重量輕

易于維護和清洗

FUNKE“FP”型板式換熱器采用獨特的“Off-set”板型設計，能組合成對稱或非對稱流道，提供更加經濟合理的產品。

“Off-set”板片不僅具有不同的波紋傾角，能實現熱混合設計；并且能組合成非對稱流道，使冷熱介質的流道截面積不同，達到換熱效果和壓力損失的有利匹配。

相對對稱型流道，非對稱流道能提高總換熱系數，節約成本效益達17%



寬間隙板式換熱器

FUNKE“FPWG”型寬間隙板式換熱器的板片具有大的波紋深度，流道直徑達到傳統板片的3倍，板片之間接觸點較少，故流道通暢，流體可在流道內“自由”流動。

相對于管式換熱器，由于波紋可導致高度湍流，所以傳熱效率高，且緊湊并節省空間。

寬間隙板式換熱器可用在造紙、紡織、制糖、食品等行業中處理含纖維或粗大顆粒的液體或高粘度液體。



全焊接板式換熱器-釬焊板式換熱器

FUNKE釬焊板式換熱器的板束是用不銹鋼材料壓制的板片，采用純度99.9%以上的銅箔或鎳箔，置于真空爐內加熱釬焊成一體。

除板束外，板束兩端的端板以及介質進出口接管均與板束在真空爐內加工完成。

FUNKE釬焊板式換熱器的主要特點是：換熱效率高、耐溫耐壓、重量輕、體積小、結構緊湊等。

適用于液壓站、潤滑站、空調系統、制冷系統、化工、余熱回收等場合。

FUNKE提供TPL和GPLK兩種類型的釬焊板式換熱器。

TPL型號的板束為平滑板片加嵌入其中的紊流片組成，F(xiàn)UNKE根據使用工況的需求，合理安排紊流片的安裝方位，以達到高效的換熱效果。特別適用于液壓站、潤滑站、水站的冷卻單元。



3.Funke風冷換熱器



油/風冷換熱器

FUNKE油冷換熱器和風冷換熱器（Oil/Air Cooler）由FUNKE德國總部原裝生產。

標準產品，12種不同的尺寸可以滿足不同工況的使用要求。

采用真空釬焊，大限度的減少焊接變形。保證在有污垢和有硬殼的條件下正常使用。

采用IEC三相交流電機驅動。高品質的電機，在大運行速度下，符合噪聲要求。

FUNKE油冷換熱器和風冷換熱器產品特點：結構緊湊，裝配、使用、維護方便。



Funke換熱集成系統

換熱器系統

結構特點：

高可靠性、減少和免維護，品牌效應等優點使用戶更具市場競爭力。

三維設計，外形更直觀、減少了錯誤率,閥門、管路、儀表的布置一目了然。結構緊湊，可以有效的節省空間。

油箱有限元分析，保證足夠的強度及承重。

精確的熱力學分析計算，專用的分析計算軟件。

產品經過國際及國內權威機構嚴格的測試及檢驗。

高質量的元件是高質量系統的保證。



Funke級間冷卻器

產品介紹：

“級間冷卻器” 亦稱“壓縮機中間冷卻器”、“壓氣機中間冷卻器” ,簡稱“中冷器”。

裝在多級往復式壓縮機相鄰兩級（或透平式壓縮機相鄰兩段）之間。FUNKE根據熱經濟學原理，從投資和運行的綜合效益出發，提出了多組份氣體壓縮機中間冷卻器優化設計的目標函數及優化設計參數。

對無相變和具有多組份部分冷凝物存在的中間冷卻器進行了數值優化計算，并對優化設計的不確定性進行了分析和討論，形成了自己的核心技術。

FUNKE應用工程師知悉所有適用的設備類型和設計特點的優勢和劣勢。我們?yōu)槟峁┗谑袌龈咝略O(shè)計和計算方法的有效解決方案。

應用領域：

用于各種較高壓力或較低流量空氣/氣體工況

用于煉油廠、天然氣處理、石化和化工廠

用于空分廠制造成品精煉氣

用于燃?xì)廨啓C(jī)和輔助動力裝置

用于天然氣管道壓縮機



部分產品型號

德國 FUNKE-0001 LR-0.0805.2.96-0060/13

德國 FUNKE-0002 AB32-00/0.0806.2.96-0135/07

德國 FUNKE-0003 AB32-00/0.0806.2.96-0060/13

德國 FUNKE-0004 BCF301-2-0-4

德國 FUNKE-0005 FP60-111-1-NH

德國 FUNKE-0006 FP14-39-1-E

德國 FUNKE-0007 2.7111.2.01-0045.00 PS max.16.

德國 FUNKE-0008 C200 2003-3-1P

德國 FUNKE-0009 FP22-29-1-NH（DN50法蘭）

德國 FUNKE-0010 FP22-29-1-NH 5個板片10個密封

德國 FUNKE-0011 FP22-29-1-NH DN50法蘭

德國 FUNKE-0012 DN50法蘭 FP22-29-1-NH

德國 FUNKE-0013 （法蘭DN65）FP22-81-1-NH

德國 FUNKE-0014 DN65）FP22-81-1-NH

德國 FUNKE-0015 （法蘭DN65）FP22-81-1-NH

德國 FUNKE-0017 FP14-161-1-NH、22.26M2

德國 FUNKE-0018 FP14-161-1-NH

德國 FUNKE-0019 FP14-161-1-NH

德國 FUNKE-0020 FP04-63-1-NH

德國 FUNKE-0021 FP16-39-1-NH

德國 FUNKE-0022 FP16-59-1-NH

德國 FUNKE-0023 FP120-123-1-NH 介質:乳化液

德國 FUNKE-0024 HP08-81-1-NH

德國 FUNKE-0025 FP08-43-1-V/N

德國 FUNKE-0026 FP14-67-1-N

德國 FUNKE-0027 FP20-99-1-N
