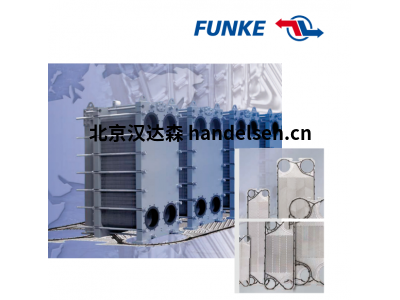

FUNKE 生產板式熱交換器，管殼式換熱器，油冷器，電油預熱器



品牌介紹：



FUNKE是一家在傳熱面積高達2400平方米的優質熱交換器的開發和生產領域處于領先地位的公司。產品范圍包括管殼式熱交換器、螺栓和釬焊板式熱交換器以及油/空氣冷卻裝置和電氣油預熱器。因此，作為全球?yàn)閿?shù)不多的生產商之一，F(xiàn)UNKE為不同行業和幾乎所有應用提供具有最佳熱力學設計的解決方案。



FUNKES廣泛的產品范圍包括

·板式熱交換器(螺栓和釬焊)

·管殼式換熱器

·油/空冷機組

·電油預熱器

FUNKE提供廣泛的板式熱交換器(PHE)，以滿足機器和設備工程中有關傳熱的幾乎所有要求。



FUNKE板式換熱器的優點

投資、運行和維護成本低

高效傳熱(K值平均比裸管換熱器高3-5倍)

對于經濟的解決方案，可提供不對稱的流量間隙

利用甚至最小的溫差</=1K

所需空間減少高達75%

·高湍流特性帶來的自清潔效應

通過安裝額外的傳熱板，未來的額外能力是可能的

·高安全措施避免介質混合

易于開啟/清潔

低工作重量/低液體含量



技術關鍵數據(取決于設計)



容量:1KW-30MW

體積流量:5 m3/h-4500 m3/h

表面/板:0,04平方-3,0平方

公稱連接直徑：DN 25-DN 500

工作溫度：-20°C-+195°C

工作壓力：max. 25 bar



系列；

FP帶襯墊/螺栓連接的PHE(標準設計)

FPDW安全PHE(雙壁板設計)



FUNKE PHE的設計與功能

PHE的核心是一包有孔的壓花板。板以180°的角度彼此組裝，導致每側的流動間隙。每個板都有一個墊圈，它可以將流體間隙與大氣密封，并將熱交換器中使用的兩種介質分隔開。



帶襯墊的板組安裝在機架上，用緊固螺栓壓緊在固定板和活動板之間。為了保證最大的熱傳遞，冷暖介質通常以單通道或多通道逆流的方式通過PHIE。連接在固定板上，但也可以在多通流的活動板上



型號；

FP 04

FP 08

FP 14

FP 20

FP 05

FP 09

FPDW 05

FP 10

FP 16

FP 22

FP 19

FPDW 19

FP 205

FP 31

FP 40

FP 50

FP 71
