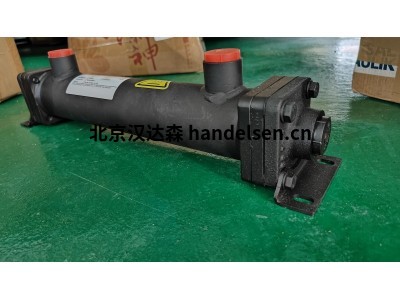

Universal混合式換熱器EKM-514-O-CN

Universal Hydraulik 的混合式換熱器結合了管殼式和板式換熱器的優點。

由于我們的翅片或板片技術，以及易于清潔的水側，更大的傳熱表面使我們能夠擁有更小的尺寸和更好的冷卻性能。

描述

Hybrid系列是管殼式換熱器的持續進一步發展，適用于廣泛的工業應用。鋁翅片被推到管束上并以力配合方式連接，

導致熱交換表面增加。

這使得這個系列非常有效。通過這種設計，混合式換熱器可實現高達 5000 kW 的熱輸出，與光滑管式換熱器相比，

對空間的要求更小

特點

■ 殼側（油）：通過翅片技術提高性能

■ 管側（水）：使用壽命長，易于清潔

■ 管側（水）：各種材料：如CU-/CN-/TI-/SS

■ 罐體或罐體安裝方式

■ 散熱高達5000kW

■ 流量高達2200 l/min（殼側）

■ 緊湊型設計

■ 也可作為安全熱交換器使用。

一般參數

類型 EKM-514-O-CN(S:G34-T:G34)

訂貨號 10000008377

重量 4.5kg

出廠編號 202402589-1

大小 514mm

中流量（水側）：單向

殼程數據

容積 0.68L

溫度 5-95℃

額定壓力 3.5MPa

最大壓力 5.01MPa

材料  鋼

管程數據

容積 0.18L

溫度 5-95℃

額定壓力 1.6MPa

最大壓力 2.29MPa

材料 銅鎳合金

選項

■ 耐海水設計

■ 船級社證書：Bureau Veritas、ABS、DNVGL、Rina、CCS、TL、PRS、NKK等

■ 壓縮空氣應用

■ 不銹鋼版本或化學鍍鎳

■ 3.1 應要求提供材料證書

■ 應要求提供水壓試驗

■ 應要求提供ATEX認證

■ 應要求提供ASME證書

■ 內部旁路

■ 鈦部件

■ 安全熱交換器
