關于TERRANOVA
TERRANOVA® 是一個集合了意大利歷史最悠久的過程儀表品牌的集團：Spriano® (1923)、Valcom® (1974) 和 Mec-Rela® (1976)
1936 年，Spriano® 成為意大利第一家制造調節氣動控制器的公司，為橡膠、石油和天然氣以及食品行業的工業自動化和控制做出了持續的技術改進。
在 80 年代，完成了從氣動到電子的轉變。Valcom® 于 1974 年在米蘭成立，最初設計和制造測量和控制儀器，在紙漿和造紙行業具有特定的專業知識。
在 80 年代，具有里程碑意義的“Senic”發射器推動了智能電子的發展，并且在研究方面的不斷努力使Valcom® 于 90 年代初顯著進入船舶業務，完美選擇適合海型和近海應用的材料。
1976 年，以Mec-Rela ®為名設計和制造了完整的控制閥系列，為極端惡劣條件下的工業應用提供了有效和高效的解決方案。低溫型閥門、整體式三通閥和雙籠結構使 Mec-Rela 在其生命的第一個十年就已成為全球公認的品牌。
使命
TERRANOVA 致力于通過為過程工業提供廣泛的解決方案組合來弘揚偉大的意大利制造傳統。多年在各個領域的經驗促使我們提供廣泛的質量和創造性的產品，旨在以精確和勤奮的方式滿足客戶的需求
想象
TERRANOVA 打算依靠人和數據來面對進化。
我們提供的優勢是基于人類創造力的貢獻以及制造和儀器測量精度的方法的結果
產品分類
SPRIANO 變送器
SPRIANO 儀表
SPRIANO 氣動
SPRIANO 開關
SPRIANO 測量元件
Valcom 流量和密度計量系統
Valcom 液位變送器
Valcom 壓力和差壓計量系統
Mec-Rela 閥門
部分產品介紹
1.SPRIANO 液位開關
SPRIANO SSW77B 智能差壓開關系列
SSW77B 系列 SMART 差壓開關是基于微處理器的儀表，具有 ON/OFF 輸出信號。它們可以通過通用手持終端 (HHT) 或具有專用接口的 PC 進行遠程配置。
此外，可以通過 2 個按鈕在本地配置儀器（零位和跨度）并在顯示屏上顯示數據。SSW77B 開關測量跨度為 1.2 至 20000 毫巴的壓差，靜壓高達 200 巴。
分類：Spriano , Terranova
標簽：石油和天然氣,開關
智能差壓開關系列 SSW77B
壓力測量元件是壓阻式傳感器?？梢赃x擇多種傳感器來滿足所有工藝條件。
Spriano 測量單元包含傳感器并將壓力傳輸?shù)诫娮釉O備。使用集成在傳感器中的 PTC 熱敏電阻產生的溫度信號來補償熱漂移。根據這些讀數，微處理器在顯示器上顯示測量值，并根據設定的閾值命令一個 ON/OFF 信號輸出觸點。
應用案例 開關
原則 壓阻式
測量范圍 從 0…0,18 mbar 到 0…10 bar
過程連接 螺紋 1/4" 或 1/2" NPT-F
過程溫度 -20…+100 攝氏度
精度等級 0,25%; 0,15%; 0,075% FS
解決方案 石油和天然氣
SPRIANO SSW75 智能壓力開關系列
SSW75 系列 SMART 壓力開關是基于微處理器的儀表，具有 ON/OFF 輸出信號。它們可以通過通用手持終端 (HHT) 或具有專用接口的 PC 進行遠程配置。
此外，可以通過 2 個按鈕在本地配置儀器（零位和跨度）并在顯示屏上顯示數據。
分類：Spriano , Terranova
標簽：石油和天然氣,開關
該傳感器可以測量表壓或絕對壓力，范圍為 10.1 至 401 bar。電子，提供自動溫度補償、軟件線性化并顯示傳感器溫度。
Spriano 測量單元包含傳感器并將壓力傳輸?shù)诫娮釉O備。使用集成在傳感器中的 PTC 熱敏電阻產生的溫度信號來補償熱漂移。根據這些讀數，微處理器在顯示器上顯示測量值，并根據設定的閾值命令一個 ON/OFF 信號輸出觸點。
應用案例 開關
原則 陶瓷制品
測量范圍 從 0…0,3 bar 到 0…400 bar
過程連接 螺紋 1/4" G 或 NPT 法蘭 DN15 或 1” ½ 衛生連接 焊接螺母連接
過程溫度 -45…+130 攝氏度
精度等級 0,25%; 0,15%; 0,075% FS
解決方案 石油和天然氣
SPRIANO SSW70 液位開關系列
SSW70 系列 SMART 液位開關是基于微處理器的儀器，具有開/關輸出信號。它們可以通過通用手持終端 (HHT) 或具有專用接口的 PC 進行遠程配置。
此外，可以通過 2 個按鈕在本地配置儀器（設置閾值），并在顯示屏上顯示當前測量的水平。
分類：Spriano , Terranova
標簽：石油和天然氣,開關
SSW70 開關系列可以測量封閉或開放容器中的液位、密度和界面液位。由于基于扭矩管和壓阻傳感器的機械力傳輸裝置，它們將浸入液體中的置換器施加的浮力轉換為成比例的電流信號。
Spriano® 測量單元包含傳感器并將液位值傳輸?shù)诫娮釉O備。使用集成在傳感器中的 PTC 熱敏電阻產生的溫度信號來補償熱漂移。根據這些讀數，微處理器生成標準的開/關信號輸出，在顯示器上顯示測量值并根據設定的閾值命令接觸。
應用案例 開關
原則 扭力管
測量范圍 從 0…356 毫米（14 英寸）到 0…3048 毫米（120 英寸）
過程連接 法蘭距 1 1/2" (JIS, UNI, ANSI) 承插焊距 1 1/2"
過程溫度 -60…150°C（帶翅片臂最高 350°C）
精度等級 0,5% FS
解決方案 石油和天然氣
SPRIANO DLS 位移水平開關
位移液位開關DLS系列是一種設計用于頂部安裝的儀表，帶有一個或兩個開關單元
分類：Spriano , Terranova
標簽：石油和天然氣,開關
位移水平開關
位移液位開關DLS系列是一種設計用于頂部安裝的儀表，帶有一個或兩個開關單元
應用案例 開關
原則 機械的
測量范圍 從 450 毫米到 10.000 毫米
過程連接 DN 80 PN 40 …DN 3" ANSI 300 RF 法蘭
過程溫度 -10÷135°C
精度等級 +/- 7 毫米
解決方案 石油和天然氣
SPRIANO FLS 浮動液位開關
浮球液位開關 FLS 系列是一種設計用于帶有一個或兩個開關單元的側面安裝的儀表。
分類：Spriano , Terranova
標簽：石油和天然氣,開關
浮動液位開關
浮球液位開關 FLS 系列是一種設計用于帶有一個或兩個開關單元的側面安裝的儀表。
應用案例 開關
原則 機械的
測量范圍 從 356 毫米到 3048 毫米
過程連接 法蘭距 1 1/2" (JIS, UNI, ANSI) 承插焊距 1 1/2"
過程溫度 -10÷135°C
精度等級 +/- 7 毫米
解決方案 石油和天然氣
SPRIANO SLS 側電平開關
單浮子磁性對置液位開關，用于帶有一個開關單元的側面安裝，壓力高達 52 kg/cm2，溫度高達 200°C 以及比重為 min. 的流體。0.6 公斤/立方分米。
分類：Spriano , Terranova
標簽：石油和天然氣,開關
應用案例 開關
原則 機械的
測量范圍 不適用
過程連接 2" ANSI 150 法蘭連接 2" NPT-M 螺紋連接
過程溫度 高達 200°C
精度等級 < ? 5 毫米
解決方案 石油和天然氣
2.Valcom 液位變送器
Valcom MFU系列 流體計量系統
MULTIPHASE – FLOW – UNIT – MFU 系列是一種安裝在采油井上的流體計量系統，結合傳感器技術和流體動力學驗證軟件，能夠針對不同的流體條件管理準確且可重復的流體測量。
MFU 包括：
入口柱上的 VEN 系列文丘里管；
T7W系列水包油測量儀含水量；
3SEP® 系列輸出柱上的密度測量；
T7H智能發射器；
T7HD智能發射器；
UNIT 電子流量計算單元。
主要系統特點
實時流量測量
準確實時測量油水和氣，無需分離相
易于運輸和安裝
發射器物理特性
電源：12.5 – 30 Vdc
輸出信號：模擬 4-20mA，2 線/數字 HART®/MODBUS RS485
類型學 流動多相
應用領域 流量和密度
測量原理 文丘里
測量范圍 可變（多相）
過程連接 法蘭式,一體式集線器連接,其他應要求提供
過程溫度 標準：-40 ? +80…283?C
精度等級 氣體流量：?1.5% 至?5%，油流量：?2% 至?6%，水流量：?2% 至?6%
解決方案 鉆孔
Valcom T7S系列 電子變送器
T7S 系列是具有 4-20 mA 輸出和 HART® 數字通信協議的智能電子變送器。
傳感器始終與自己的密封件一起單獨校準。這些變送器可以測量液體或水泥漿等流體的比重。
儀器通過測量兩個密封件之間的靜壓差（Δp）并應用公式ρ=Δp/d，其中“ρ”為比重，“Δp”為壓差，“ d”是兩個密封件之間的距離。
配置和調整可以通過按鈕和顯示器在本地進行，也可以使用 HART® 協議兼容的通訊器遠程進行。
還提供用于墻壁或 2 英寸立管安裝的支架。
分類：Terranova , Valcom
標簽：化學與制藥,鉆井,流量與密度,食品與飲料,海洋
應用
比重測量；
安裝在化工、石油和天然氣、制藥、食品、海洋工廠等；
安裝在潛在爆炸性混合物持續存在的區域。
類型學 密度
應用領域 流量和密度
測量原理 壓阻式
測量范圍 0…250 克/升，0…3000 克/升
過程連接 帶孔保持架,法蘭
過程溫度 標準：-10 ? +130?C
精度等級 ? 5 克/升，跨度為 1000 克/升
解決方案 化工與制藥,鉆井,食品與飲料,船舶
Valcom 18I系列 液位變送器
18I 系列包括潛水式電子液位變送器，其 4-20mA 輸出與通過陶瓷傳感器檢測到的靜水壓力成正比。
所有 18M 系列版本都有外殼 ø18mm 和固定范圍。
分類：Terranova , Valcom
標簽：液位連續和開/關，水和廢水
類型學 水平連續
應用領域 其他措施
測量原理 陶瓷制品
測量范圍 0 ? 1 巴, 0 ? 100 巴
過程連接帶孔塞
過程溫度 -10 ? +80?C
解決方案 水和廢水
18I 系列變送器用于所有工業應用，以測量井、箱、湖泊、水處理廠、儲罐等中的液位。
Valcom 27I系列 液位變送器
27I 系列包括用于靜水壓力傳感的潛水式電子液位變送器。
所有 27 系列版本都具有小尺寸（典型外殼 Ø 27 mm）和固定范圍。
分類：Terranova , Valcom
標簽：化學與制藥,食品與飲料,液位連續和開/關,海洋,紙漿與造紙,水與廢水
27I 系列變送器用于工業和海洋應用，以測量井、箱、湖泊、水處理廠、罐等中的液位。
類型學 水平連續
應用領域 流量和密度,液位連續和開/關,其他測量,壓力和壓差,溫度
測量原理 陶瓷,壓阻式
測量范圍 -1 ? 0 巴, 0 ? 1000 巴
過程連接 1" GM , 1/2" GM , 1/2" NPT-M
過程溫度 -40 ? +85?C
批準 _ATEX、_CE、_DNVGL、_PED、_SIL
解決方案 化工與制藥、食品與飲料、海洋、紙漿與造紙、水與廢水
Valcom 27A系列
27A 系列包括電子液位、壓力和真空變送器。所有 27A 系列版本都具有模擬電子裝置、小尺寸（典型外殼 Ø 27 mm）和固定量程（如果可能調整零位和跨度，這可以在 ± 10 % 內完成）。
作為標準，變送器安裝在過程管道上并由其支撐，或者法蘭連接在配對法蘭上。對于遠程傳感器版本，當提供遠程密封件和毛細管時，還提供用于壁式安裝或用于 2” 立管的不銹鋼支架。
分類：Terranova , Valcom
標簽：化工與制藥,食品與飲料,船舶,壓力與差壓,紙漿與造紙,水與廢水
27A 系列變送器用于工業和船舶應用，以檢測液體、氣體和蒸汽的壓力。
我們的技術辦公室隨時為您處理特殊應用。
應用領域 壓力和差壓
類型學 壓力
測量原理 陶瓷,壓阻式
測量范圍 -1 ? 0 巴, 0 ? 1000 巴
過程連接 1/4" G 螺紋或 NPT 法蘭 DN15 或 1? ? 衛生連接 焊接螺母連接
過程溫度 毛細管：-40 ? +280?C ,鰭體：-40 ? +130?C，標準：-40 ? +85?C
精度等級 < ? 0.25 % FS
解決方案 化工與制藥、食品與飲料、海洋、紙漿與造紙、水與廢水
Valcom T72壓力系列
T72 系列是具有 4 ÷ 20 mA 輸出和 HART® 數字通信協議的智能電子變送器。
傳感器始終與自己的密封件一起單獨校準。這些變送器允許在工業、船舶和近海中測量壓力、真空和液位。
可以使用 HART® 協議兼容通信器遠程進行配置和調整。變送器旨在直接安裝在管道或儲罐上。
對于遠程傳感器版本，當提供遠程密封件和毛細管時，還提供壁掛式不銹鋼支架。
分類：Terranova , Valcom
標簽：化工與制藥,食品與飲料,船舶,壓力與差壓,紙漿與造紙,水與廢水
壓力、液位和真空測量；
安裝在化工、石油和天然氣、制藥、食品、海洋工廠等；
安裝在潛在爆炸性混合物持續存在的區域。
應用領域 壓力和差壓
類型學 液位連續，壓力
測量原理 陶瓷,壓阻式
測量范圍 0 ? 0,35 巴, 0 ? 400 巴
過程連接 法蘭，標準螺釘，三夾，焊接螺母，焊接環
過程溫度 毛細管：-40 ? +280?C ,鰭體：-40 ? +130?C，標準：-40 ? +85?C
精度等級 < 0.07 % FS (0 ? 80?C) , < 0.20 % FS (-25 ? 0?C)
解決方案 化工與制藥、食品與飲料、海洋、紙漿與造紙、水與廢水
Valcom 27D系列
27D 系列包括用于差壓和液位測量的變送器。所有系列版本都具有模擬電子、小尺寸（典型外殼 Ø 27 mm）和固定量程（如果可以調整零位和跨度，這可以在 ± 10 % 內完成）。
作為標準，變送器安裝在過程管道上并由其支撐，或者法蘭連接在配對法蘭上。對于遠程傳感器版本，當提供遠程密封件和毛細管時，還提供用于壁式安裝或用于 2” 立管的不銹鋼支架。
分類：Terranova , Valcom
標簽：化工與制藥,食品與飲料,船舶,壓力與差壓,紙漿與造紙,水與廢水
27D 系列變送器在工業應用中用于測量絕對、相對和差壓和液位以及流量。流體包括液體、氣體和蒸汽，并且儀器主體預計可承受高達 75 巴的靜壓。
應用領域 壓力和差壓
類型學 壓差，液位連續
測量原理 壓阻式
測量范圍 -0.1 ? 0 巴, 0 ? 16 巴
過程連接 螺紋 2 x 1/4" NPT-F 或 2 x 1/4" GF
過程溫度 毛細管：-40 ? +280?C，標準：-40 ? +85?C
精度等級 < ? 0.25 % FS
數據表 DS27D01.pdf
解決方案 化工與制藥、食品與飲料、海洋、紙漿與造紙、水與廢水

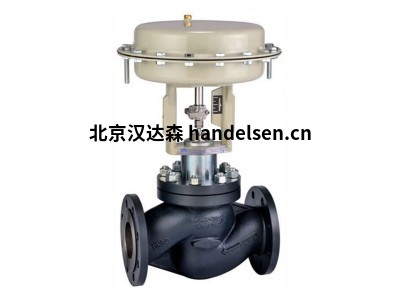

3.Mec-Rela 閥門
Mec Rela L20-A1
L20-A1 系列在 ISO 9001 質量保證體系下制造，是一種頂部入口截止閥式閥體結構，具有多種不同的單級閥內件可供選擇。L20-A1系列結合了先進的模塊化設計和廣泛的執行器，以滿足工業需求。
L20-A1 閥門設計用于控制多種流體，如蒸汽、水、大多數介質和氣體。該系列的主要特點之一是頂部導向結構，可確保閥芯在整個閥門行程中的穩定行程，最大限度地減少振動和磨損。
分類：Mec Rela , Terranova
標簽：閥門
設計特點
從 ½'' 到 8'' ANSI 150 / 300
頂部導向標準結構，確保插頭穩定性
CEI EN 60534-6-1 夾具標準（例如 IEC534）
雙 V 形環填料彈簧加載
Mec Rela L20-A2
MEC-RELA L20-A2 系列在 ISO 9001 質量保證體系下制造，是一種頂部入口截止閥式閥體結構，具有多種不同的單級閥內件可供選擇。L20-A2系列結合了先進的模塊化設計和廣泛的執行器，以滿足工業需求。
L20-A2 閥門設計用于控制多種流體，如蒸汽、水、大多數介質和氣體。該系列的主要特點之一是頂部導向結構，可確保閥芯在整個閥門行程中的穩定行程，最大限度地減少振動和磨損。
分類：Mec Rela , Terranova
標簽：閥門
設計特點
從 ½'' 到 8'' ANSI 600
頂部導向標準結構，確保插頭穩定性
CEI EN 60534-6-1 夾具標準（例如 IEC534）
雙 V 形環填料彈簧加載
關斷能力：IV (標準)
Mec Rela L20-D1
L20-D1 單座控制閥配備兩通閥體，帶直列連接。L20-D1 閥門旨在確保在任何過程條件下進行精確控制。其廣泛的應用范圍允許將 L20-D1 用于最常見的過程流體，如水、過熱水、蒸汽、空氣和其他流體。
分類：Mec Rela , Terranova
標簽：閥門
設計特點
從 DN15 到 DN100
CEI EN 60534-6-1 夾具標準（例如 IEC534）
雙 V 形環填料彈簧加載
嚴密關閉：泄漏等級 VI
Mec Rela L20-D2
L20-D2 系列在 ISO 9001 質量保證體系下制造，是一種頂部入口截止閥式閥體結構，具有多種不同的單級閥內件可供選擇。L20-D2系列結合了先進的模塊化設計和廣泛的執行器，以滿足工業需求。
L20-D2 閥門設計用于控制多種流體，如蒸汽、水、大多數介質和氣體。該系列的主要特點之一是頂部導向結構，可確保閥芯在整個閥門行程中的穩定行程，最大限度地減少振動和磨損。
分類：Mec Rela , Terranova
標簽：閥門
設計特點
從 DN15 到 DN200
頂部導向標準結構，確保插頭穩定性
CEI EN 60534-6-1 夾具標準（例如 IEC534）
雙 V 形環填料彈簧加載
關斷能力：
IV (標準)
Mec Rela L20-D3
L20-D3 系列在 ISO 9001 質量保證體系下制造，是一種頂部入口截止閥式閥體結構，具有多種不同的單級閥內件可供選擇。L20-D3系列結合了先進的模塊化設計和廣泛的執行器，以滿足工業需求。
L20-D3 閥門設計用于控制多種流體，如蒸汽、水、大多數介質和氣體。該系列的主要特點之一是頂部導向結構，可確保閥芯在整個閥門行程中的穩定行程，最大限度地減少振動和磨損。
分類：Mec Rela , Terranova
標簽：閥門
設計特點
從 DN15 到 DN200
頂部導向標準結構，確保插頭穩定性
CEI EN 60534-6-1 夾具標準（例如 IEC534）
雙 V 形環填料彈簧加載
關斷能力：
IV (標準)
Mec Rela L30D-D1
L30D-D1 系列是一種三通截止式控制閥，適用于需要在過程控制系統中分流的應用。開放的流路和簡單的結構提供了可靠且易于維護的閥門解決方案。
L30D-D1 系列可以與氣動或電動執行器一起制造，以滿足流體控制（水、蒸汽、熱油、氣體和其他液體）的所有特定要求，無論是否與所用材料兼容。
分類：Mec Rela , Terranova
標簽：閥門
設計特點
從 DN15 到 DN200
頂部導向標準結構，確保插頭穩定性
CEI EN 60534-6-1 夾具標準（例如 IEC534）
雙 V 形環填料
關斷能力：
IV (標準)
Mec Rela L30M-D1
TM10 系列是一種三通截止型控制閥，適用于需要在過程控制系統中混合流量的應用。開放的流路和簡單的結構提供了可靠且易于維護的閥門解決方案。
TM10 系列可以與氣動或電動執行器一起制造，以滿足流體控制（水、蒸汽、熱油、氣體和其他液體）的所有特定要求，無論是否與所用材料兼容。
分類：Mec Rela , Terranova
標簽：閥門
設計特點
從 DN15 到 DN200
頂部導向標準結構，確保插頭穩定性
CEI EN 60534-6-1 夾具標準（例如 IEC534）
雙 V 形環填料
關斷能力：IV (標準)
