Mini Motor直流無刷電機DBSE系列優勢供應

Mini Motor無刷技術意味著高功率重量比、高速和全電子控制，代表更高的效率和更低的機械磨損；高扭矩重量比； 可靠、更長的使用壽命和更低的噪音。 在Mini Motor無刷產品中，DBS 系列是自動化和運動控制領域的前沿產品。其無刷電機支持 6 種不同的現場總線布置，它們具有集成驅動器和多圈絕對值編碼器，能夠存儲上次定位坐標長達 6 個月。 其產品實現伺服電機和減速電機一體化，所有部件完美集成，優化設計，性能優良，連接性先進，是工業4.0場景的優選產品。

Mini Motor直流無刷電機包含：

DBS-S1系列具體型號：

DBS

DBSE

MCDBS

MCEDBS

PCDBS

PCEDBS

XCDBS



DBSE型號詳細介紹：

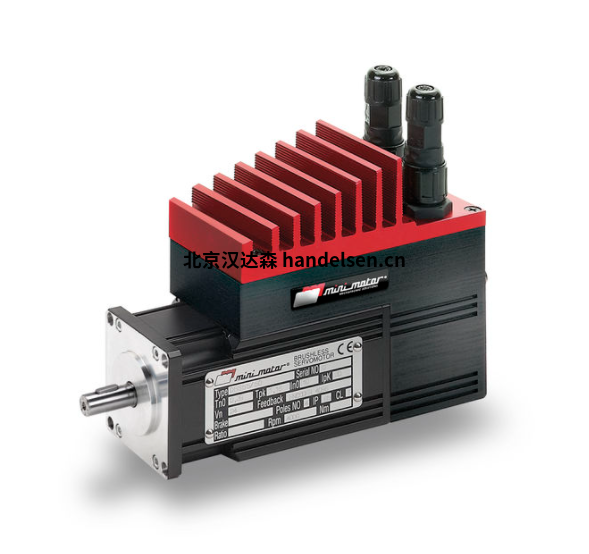

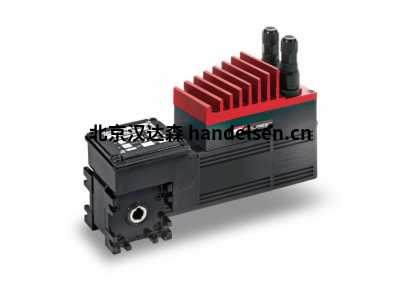

-帶集成驅動器和行星減速齒輪的無刷伺服電機 額定扭矩為 2,2 至 36,5 Nm。

-電機：無刷四極三相正弦電機，全封閉；帶有釹鐵硼磁鐵的轉子；繞組 F 級；熱熔斷器；防護等級 IP65。軸承具有較小的齒隙和特殊的高溫潤滑脂。

-驅動器：電源 24 和/或 48 Vdc ；磁性絕對編碼器 SSI（12 位單圈/20 位多圈），帶內部緩沖電池；5 個 PNP 數字輸入和 1 個模擬輸入 -10 +10V ext（0-5 o 4-20mA 可選） ；1 個繼電器輸出 (NC-NO)；用于參數設置的 USB 端口；扭矩、速度、位置和歸位控制。

-齒輪裝置：行星齒輪，帶硬化鋼外殼，帶拉削精密齒 7 級。經過熱處理的太陽齒輪和行星齒輪。

-特殊高溫橡膠 (FKM) 中的密封環。

-用特殊的長效油潤滑。

-額定扭矩高達 33.2 Nm。

DBSE型號技術參數：





DBSE型號具體參數：

標稱電源電壓：48Vdc

標稱電源電流：6,3A

額定轉速：600Rpm

標稱扭矩：3,6Nm

電機輸出功率：235W

額定過載：200% x 60s

標稱輸出頻率載波：4/8/12 kHz

轉子慣量：34,7 kg*mm2

電機控制算法：正弦無刷12位單圈/20位多圈絕對值編碼器

操作方式：速度-位置-扭矩-歸位

數字輸入：2 pnp (24Vdc max 500 kHz) + 3pnp (24 Vdc max 7 kHz)

模擬量輸入：[0÷10] Vdc - [-10÷10] Vdc

輸出：1 NO 2A (30 Vdc max)

通訊方式：USB

保護功能：正反、過流、過壓、欠壓、過熱、過載、記憶錯誤、通訊錯誤

冷卻：自然

用途：-10÷40 °C / max 90% hr / max 1000m amsl

儲存溫度：-20÷60 °C

防護等級：IP65
