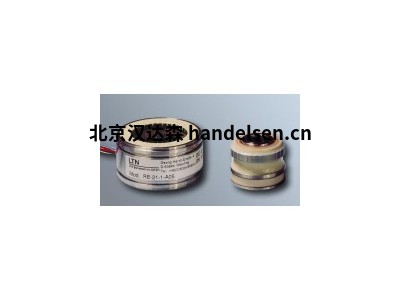

LTN編碼器

G71G71DSPPIN-0256-141-24HX





軸直徑：12,692 mm

外部直徑：64 mm

重量：約480 g

允許速度：最大3.500 min-1

轉子慣量：3,5 x 10-6 kgm2

振動：100 m/s2（應要求更高）





1.可以直接讀出角度坐標的值；



2.沒有累積誤差；



3.電源切除后位置信息不會丟失。但是分辨率是由二進制的位數來決定的，也就是說精度取決于位數，目前有10位、14位等多種。



可選有無軸封，可根據要求配備更高的抗振能力。



編碼器是直接輸出數字量的傳感器，由機械位置決定的每個位置是的，它無需記憶，無需找參考點，而且不用一直計數，什么時候需要知道位置，什么時候就去讀取它的位置。這樣，編碼器的抗干擾特性、數據的可靠性大大提高了。式編碼器是利用自然二進制或循環二進制（葛萊碼）方式進行光電轉換的。式編碼器與增量式編碼器不同之處在于圓盤上透光、不透光的線條圖形，編碼器可有若干編碼，根據讀出碼盤上的編碼，檢測位置。編碼的設計可采用二進制碼、循環碼、二進制補碼等。
