Behlke 晶閘管開關

Behlke 晶閘管開關是真正的柵極控制，不會從高壓負載電路中汲取點火能量。這允許從幾乎 0 V（提供足夠的咬合電流）到最大工作電壓的安全切換，而不受任何限制.

Behlke 開關的隔離范圍至少為最大工作電壓的 150%，因此可以輕松實現高端開關應用。為了節省成本和建造體積，特別是在低側開關應用（例如撬棒電路）中，

所有 Behlke 晶閘管開關也可制成可選的非對稱隔離，例如正極為 200 kV，負極為 30 kV。可以通過為每個晶閘管開關型號定制隔離電壓額定值來滿足特殊的隔離電壓要求，而不管其工作電壓如何。“常規”隔離電壓選項范圍為 40 kV 至 200 kV（選項 ISO-40、ISO-80、ISO-120 和 ISO-200）。可應要求提供符合歐洲安全標準的個人“醫療證明”。為了并聯多個 Behlke 晶閘管開關，它們配備了同步 I/O。如果一個開關由于故障條件（例如由于過熱）而關閉，則該同步 I/O 可確保同步觸發并禁止其他開關模塊的觸發輸入。所有 Behlke 晶閘管開關都可選配接地冷卻法蘭（選項 GCF）、鍍鎳銅散熱片（選項 CF）、石墨散熱片（選項 CF-GRA）、陶瓷散熱片（選項 CF-CER）、帶水冷（選項 ILC）、用于非導電冷卻劑的直接液體冷卻（選項 DLC）或帶陶瓷冷卻表面（選項 CSS）。

1) HTS 120-100-SCR， 用于 di/dt >2kA/µs 的快速晶閘管高壓開關。顯示在具有選項 FC（扁平外殼）的具有成本效益的塑料外殼中。12 kVDC, 1kA pk, tr < 100...500 ns。尺寸 79x38x17 毫米。



2) HTS 80-500-SCR，用于 di/dt >10kA/µs 的快速晶閘管高壓開關。顯示在帶有標準大電流端子的經濟高效的塑料外殼中。8 kVDC，5 kA pk，tr < 100...500 ns。89x64x32 毫米。



3)     HTS 80-500-SCR，用于 di/dt >10kA/µs 的快速晶閘管高壓開關。帶可選冷卻法蘭，無電勢（選項 GCF）。8 kVDC，5 kA pk，tr < 100...500 ns。尺寸 132x100x40 毫米。



4) 高溫超導 120-500-SCR, di/dt >10kA/µs 的快速晶閘管高壓開關。顯示在具有成本效益的塑料外殼中。標準大電流端子。12 kVDC, 5kA pk, tr < 100...500 ns。122x64x31 毫米。



5) HTS 120-500-SCR，用于 di/dt >10kA/µs 的快速晶閘管高壓開關。帶有可選的銅散熱片（選項 CF）。標準大電流端子。12 kVDC, 5kA pk, tr < 100...500 ns。122x64x66 毫米。



6)     HTS 240-1200-SCR，用于 di/dt >24kA/µs 的快速晶閘管高壓開關。帶有可選的陶瓷冷卻表面（選項 CCS）。24 kVDC, 12 kA pk, tr < 100...500 ns



7) HTS 240-1200-SCR,di/dt >24kA/µs 的快速晶閘管高壓開關。帶有可選的銅散熱片（雙散熱片，選項 CF-D）。24 kVDC，12 kA pk，tr < 100...500 ns



8) HTS 240-800-SCR，用于 di/dt >16kA/µs 的快速晶閘管高壓開關。帶有可選的銅散熱片（選項 CF-1）。24.000 VDC，8 kA pk，tr < 100...500 ns



9) HTS 240-300-SCR，用于 di/dt >6kA/µs 的快速晶閘管高壓開關。帶有可選的銅散熱片，加大（選項 CF-X3）和塑料法蘭外殼（選項 FH）。24 kVDC, 3 kA pk, tr < 100...500 ns



10) HTS 440-1200-SCR, di/dt >24kA/µs 的快速晶閘管高壓開關。帶有可選的銅散熱片（選項 CF）和塑料法蘭外殼（選項 FH）。44 kVDC，12 kA pk，tr < 100...500 ns



11)  HTS 500-1200-SCR，用于 di/dt >24kA/µs 的快速晶閘管高壓開關。帶有可選的水冷（選項 ILC）。50 kVDC，12 kA pk，tr < 100...500 ns



12) HTS 1500-1000-SCR， 用于 di/dt >20kA/µs 的快速晶閘管高壓開關。具有用于非導電冷卻劑的可選液體冷卻（選項 DLC）。150 kVDC，10 kA pk，tr < 150...500 ns。

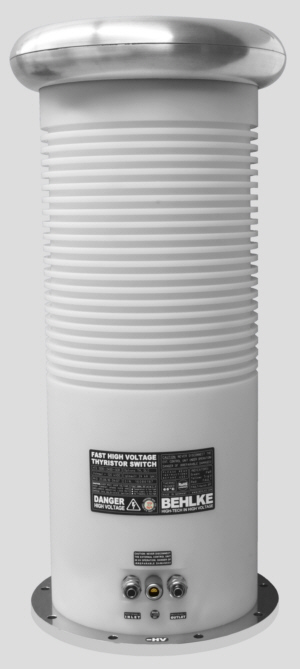

13) HTS 1200-2400-SCR， 快速晶閘管高壓開關，用于 di/dt >40kA/µs?？蛇x配液冷。非對稱隔離（正極 200 kV / 負極 30 kV）。120 kVDC，24 kA 峰值，tr < 200...600 ns。
