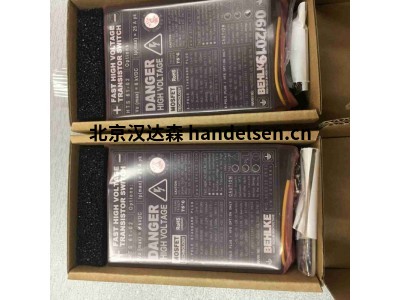

behlke貝爾克固態開關介紹

它是高壓功率半導體堆棧的全球市場領導者。我們生產用于交流和直流的單開關或電橋配置的高壓固態開關，其電壓最高可達200?? kV。我們的交付計劃包括600多種基于高度靈活設計的標準開關和脈沖器。 因此，可以進行多種技術修改以及完整的定制解決方案。請與我們聯系獲取更多信息！



二、behlke產品型號

behlke HTS 401-15-SiC

behlke HTS 401-30-SiC

behlke HTS 701-15-SiC

behlke HTS 701-30-SiC

behlke HTS 31-01-GSM

behlke HTS 31-06-C

behlke CF-LC I

behlke HTS 331-06
三、產品介紹

 behlkeSCR系列高壓開關，電流取決于時間，晶閘管介紹：

●堅固耐用，價格便宜的HV開關，用于放電應用以及與快速高壓FDA續流二極管相關的阻尼正弦振蕩的產生

●高峰值電流能力

●極高的di / dt，不會因大體積而損害可靠性和預期壽命帶有單個柵極驅動器的單個SCR的數量

●非常耐過載

● 通過簡單的TTL觸發脈沖（2-5 V）易于點火

●非常緊湊和輕便

●各種冷卻選項

1.1、behlke注意事項：

應用注意事項： 與具有非常有限的dv / dt和di / dt功能的傳統碟式晶閘管開關不同，快速的BEHLKE晶閘管開關模塊由大量較小的晶閘管管芯（類型取決于多達1000個單晶閘管）組成，并串聯連接，因此對于單個晶閘管，極限dv / dt和di / dt可以有效地分解為非臨界值。每個晶閘管都由其自己的高度同步和隔離的柵極驅動器觸發。這使得非常短的柵極布線成為可能，并避免了傳統晶閘管開關設計中已知的危險熱點。BEHLKE晶閘管開關可以在物理上盡可能高的di / dt和dv / dt速率以及最大可能的峰值電流下安全運行，而沒有預期壽命的任何下降。BEHLKE晶閘管開關是真正由柵極控制的，不會從負載電路汲取點火能量。這樣可以安全地從幾乎0 V（提供足夠的咬合電流）切換到最大電壓，而沒有任何限制。

開關至少在最大工作電壓的150％時被隔離，因此可以輕松實現高端開關應用。為了節省成本和節省體積，尤其是在低壓側開關應用（例如撬杠電路）中，所有BEHLKE晶閘管開關也可以采用可選的非對稱隔離制成，例如正極200 kV，負極30 kV。 。對于每種晶閘管開關型號，無論其工作電壓如何，都可以通過定制的隔離電壓額定值來滿足特殊的隔離電壓要求。“常規”隔離電壓選項的范圍為40 kV至200 kV（選擇ISO-40，ISO-80，ISO-120，ISO-200）?？筛鶕?jù)要求提供根據歐洲安全標準的“醫學認證”。在約4至8周的交貨周期內，可在1至150 kV（AC / DC）之間定制任何電壓，在1至100 kA之間定制任何峰值電流。如果定制交換機可以在現有平臺上實現，則我們不收取額外費用。請咨詢BEHLKE。

為了并聯連接多個晶閘管開關，它們配備有同步I / O。如果一個開關由于故障（例如，過熱）而關閉，則此功能可確保同步觸發并禁止其他開關模塊的觸發輸入。由于開關的高di / dt能力可能導致強大的電磁場，因此在所有 較大的感應環路區域中，建議使用單獨的控制單元（選件SEP-C）

這尤其適用于非常大的開關模塊，并且di / dt> 5 kA / µs。對于帶有中小型開關模塊的應用，我們建議使用印刷電路板（最終采用多層技術），以最大程度地減少雜散電感并保持感應環路的面積較小。

帶有印刷電路板的設計還保證了整個電子系統的可再現EMC行為。在任何情況下，請確保負載圓環與控制圓環之間保持適當距離，以避免磁反饋效應，否則內部安全電子設備將檢測到故障情況，并且開關將鎖定2秒鐘。每次射擊后。大多數開關都通過紅色LED指示此情況。

所有BEHLKE晶閘管開關都可選配接地冷卻法蘭（選件GCF），鍍鎳銅散熱片（選件CF），石墨散熱片（選件CF-GRA，陶瓷散熱片（選件CF-CER），水冷卻（選件ILC），非導電性冷卻劑的直接液體冷卻（選件DLC）或具有陶瓷冷卻表面的CSS（選件CSS）。為避免高電壓下散熱片產生電暈放電，我們建議直接液體冷卻（選件DLC）為在電壓高于40千伏的冷卻）或陶瓷的冷卻翅片（選項CF-CER）或水冷卻（可選ILC）

1.2、behlke出口限制：

最大峰值電流等于或大于500安培的快速固態開關受美國法律和德國法律（雙重使用法規）限制出口。未經美國或德國出口當局的有效出口許可證，不得將這些貨物出口到第三國?？赡苄枰罱K用戶聲明。請咨詢BEHLKE。

1.3、behlke產品型號:

behlke HTS 40-1000-SCR

behlke HTS 60-1000-SCR

behlke HTS 60-100-SCR

behlke HTS 60-200-SCR

behlke HTS 80-200-SCR

behlke HTS 80-500-SCR

behlke HTS 80-1000-SCR

behlke HTS 100-1600-SCR

behlke HTS 120-200-SCR

behlke HTS 120-500-SCR

behlke HTS 120-100-SCR

behlke HTS 150-200-SCR

behlke HTS 160-200-SCR

behlke HTS 160-500-SCR

behlke HTS 160-200-SCR

behlke HTS 160-1600-SCR

behlke HTS 220-800-SCR

behlke HTS 220-1000-SCR

behlke HTS 220-1200-SCR

behlke HTS 240-100-SCR

behlke HTS 240-800-SCR

behlke HTS 240-1000-SCR

behlke HTS 320-200-SCR

behlke HTS 320-800-SCR

behlke HTS 320-200-SCR

behlke HTS 350-800-SCR

behlke HTS 400-200-SCR

behlkeHTS 440-1200-SCR

behlke HTS 500-1200-SCR

behlke HTS 600-200-SCR

behlke HTS 640-100-SCR

behlke HTS 800-100-SCR

behlke HTS 1200-2400-SCR
