behlke HTS系列電流取決于時間晶閘管/可控硅高壓開關

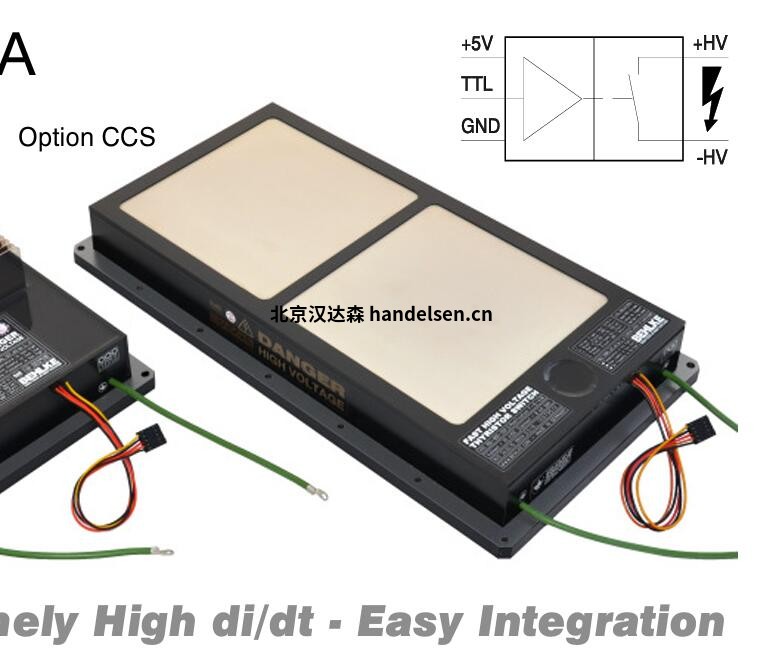

應用說明：與dv/dt 和 di/dt 能力非常有限的傳統盤式晶閘管開關不同，快速 BEHLKE 晶閘管開關模塊是由大量并聯和串聯的小型晶閘管芯片（類型取決于多達 1000 個單個晶閘管）組成的，因此可以有效地將極高的 dv/dt 和 di/dt 分到單個晶閘管的非臨界值。每個晶閘管都由各自高度同步和隔離的柵極驅動器啟動。這使得柵極接線非常短成為可能，并避免了傳統晶閘管開關設計中的危險熱點。BEHLKE 晶閘管開關可以安全地在最高的物理 di/dt 和 dv/dt 率以及最高的峰值電流下運行，而不會出現任何可測量的預期壽命下降。BEHLKE 晶閘管開關是真正的柵極控制，不會從負載電路中汲取點火能量。這使得開關可以從幾乎 0 V（提供足夠的快接電流）安全切換到最大電壓，而不受任何限制。

開關的隔離電壓至少為最大工作電壓的 150%，因此無需費力即可實現高壓側開關應用。為了節省成本和體積，特別是在低側開關應用（如撬棍電路）中，所有 BEHLKE 晶閘管開關還可選配非對稱隔離，例如正極 200 kV，負極 30 kV。每種型號的晶閘管開關均可根據其工作電壓定制隔離電壓額定值，以滿足特殊的隔離電壓要求。常規 "隔離電壓范圍為 40 kV 至 200 kV（可選 ISO-40、ISO-80、ISO-120、ISO-200）?？筛鶕?jù)要求提供符合歐洲安全標準的 "醫療認證"。1 至 150 kV（AC/DC）之間的任何定制電壓和 1 至 100 kA 之間的任何定制峰值電流均可提供，交貨周期約為 4-8 周。如果定制開關可以在現有平臺上實現，我們不會收取額外費用。

為了并聯多個晶閘管開關，我們?yōu)槠渑鋫淞送?/font> I/O。如果一個開關因故障（如過熱）而斷開，該功能可確保同步點火，并抑制其他開關模塊的觸發輸入。由于開關的高 di/dt 能力可能會產生強電磁場，因此建議在所有大型感應回路區域安裝單獨的控制單元（選件 SEP-C）。



這尤其適用于超大型開關模塊，以及 di/dt > 5 kA/µs 的情況。對于中小型開關模塊的應用，我們建議采用印刷電路板（最終采用多層技術），以盡量減少雜散電感，并保持較小的感應回路區域。

使用印刷電路板的設計還能保證整個電子系統的電磁兼容性具有可重復性。 在任何情況下，請確保負載圈與控制圈保持適當?shù)木嚯x，以避免磁反饋效應，否則內部安全電子裝置將檢測到故障情況，開關將在每次啟動后鎖定 2 秒鐘。大多數開關都會通過紅色 LED 指示燈來顯示。

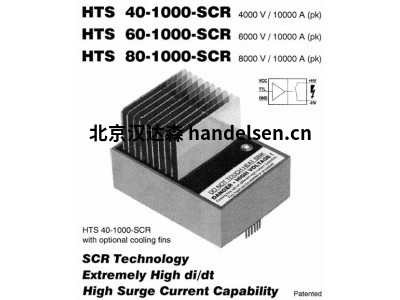

電流取決于時間的高壓開關，晶閘管/可控硅

堅固耐用、成本低廉的高壓開關，適用于放電應用，以及與快速高壓 FDA 自由旋轉二極管相關的阻尼正弦振蕩的產生 ● 峰值電流能力高 ● 由于采用大量具有獨立柵極驅動的單個可控硅，因此具有極高的 di/dt 值，且不會降低可靠性和預期壽命 ● 過載耐受性高 ● 通過簡單的 TTL 觸發脈沖（2-5 V）即可輕松點火 ● 結構非常緊湊，重量輕 ● 具有多種冷卻選項
