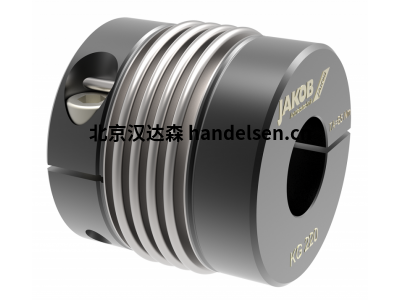

JAKOB 金屬波紋管聯軸器KG40-2W

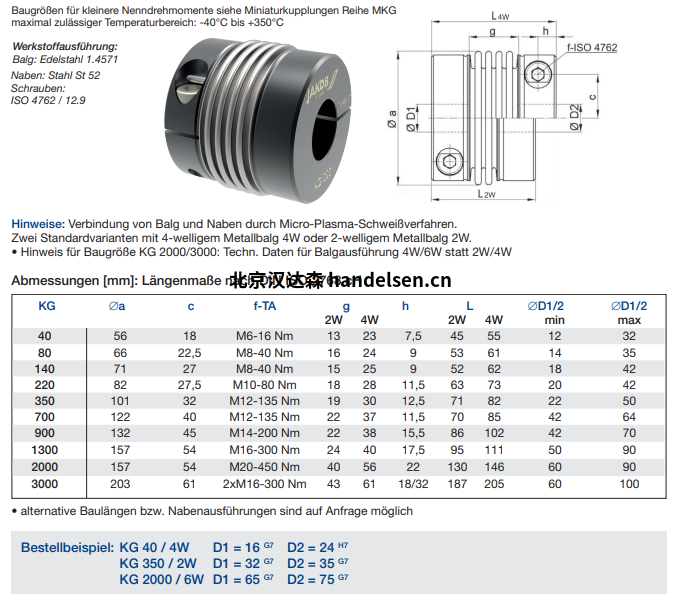

 Øa=56,c=18,   f-TA=M6-16NM,  g=13,D1=16G6, D2=24H6;

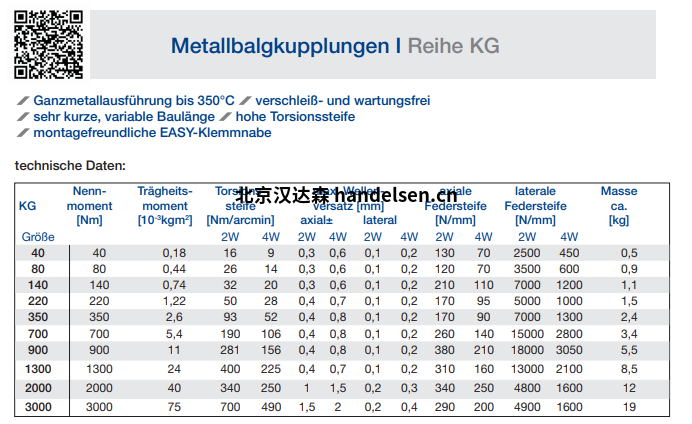

技術指標：

公稱轉矩：40 Nm

最大扭矩：80 Nm

扭轉剛度：16 Nm / arcmin

質量轉動慣量：0.18 10kgm²

最高 軸向軸未對準：±0.3毫米

最高 側向軸偏移：0.1毫米

軸向彈簧剛度：130 N / mm

橫向彈簧剛度：2500 N / mm

工作溫度范圍：-40°至+ 350°C

允許的運行速度：最大 14,000轉

D1 / 2分鐘/最大=Ø12/Ø32毫米

重量：約0.5公斤

材質設計：

波紋管：不銹鋼1.4571

花鼓：鋼-St 52

夾緊螺絲：ISO 4762-FKL 12.9

貨號：MB - 046 21761



特點：

•易于夾緊的

輪轂，易于兩側組裝•鋼制輪轂/焊接設計，最高溫度350°C

•2或4波紋波紋管-全長短-高扭轉剛度

•扭矩范圍：40-3,000 Nm

•軸直徑：12-100 mm

JAKOB 金屬波紋管聯軸器KG系列其他型號介紹
1、JAKOB 金屬波紋管聯軸器KG80-2W:

 Øa=66,c=22,5, f-TA=M8-40NM, g=16,D1=32G6, D2=35H6;



技術指標：

公稱轉矩：80 Nm

最大扭矩：160 Nm

扭轉剛度：26 Nm / arcmin

質量轉動慣量：0.44 10kgm²

最高 軸向軸未對準：±0.3毫米

最高 側向軸偏移：0.1毫米

軸向彈簧剛度：120 N / mm

側向彈簧剛度：3500 N / mm

工作溫度范圍：-40°至+ 350°C

允許的運行速度：最大 11,000轉

D1 / 2分鐘/最大=Ø14/Ø35毫米

重量：約0.9公斤



材質設計：

波紋管：不銹鋼1.4571

花鼓：鋼-St 52

夾緊螺絲：ISO 4762-FKL 12.9



貨號：MB - 046 22324



2、JAKOB 金屬波紋管聯軸器KG140-2W:

Øa=71,c=27,   f-TA=M8-40NM,  g=15,D1=65G6, D2=75H6;



技術指標：

標稱扭矩：140 Nm

最大扭矩：280 Nm

扭轉剛度：32 Nm / arcmin

質量轉動慣量：0.74 10kgm²

最高 軸向軸未對準：±0.3毫米

最高 側向軸偏移：0.1毫米

軸向彈簧剛度：210 N / mm

橫向彈簧剛度：7000 N / mm

工作溫度范圍：-40°至+ 350°C

允許的運行速度：最大 11,000轉

D1 / 2分鐘/最大=Ø18/Ø42mm

重量：約1.1公斤



材質設計：

波紋管：不銹鋼1.4571

花鼓：鋼-St 52

夾緊螺絲：ISO 4762-FKL 12.9

MB - 046 20368



JAKOB Antriebstechnik伺服聯軸器（或聯軸器）是我們產品系列的一部分，這也標志著JAKOB Antriebstechnik的起源。這類產品的聯軸器以正確的角度無間隙地以正確的角度將扭矩從輸入軸傳遞到輸出軸，并且根據設計，還可以用作補償聯軸器，從而補償相當大的軸偏心。此外，我們的伺服聯軸器具有最大的扭轉剛度和最小的慣性矩。高平衡質量使得即使在高速下也可以實現好的操作性能。



JAKOB Antriebstechnik伺服聯軸器產品區域包括四個核心區域：JAKOB 金屬波紋管聯軸器，JAKOB 彈性體聯軸器（爪形聯軸器），JAKOB 微型聯軸器和JAKOB 間隔聯軸器。
