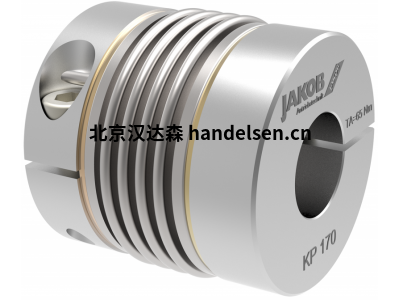

JAKOB 金屬波紋管聯軸器KP25

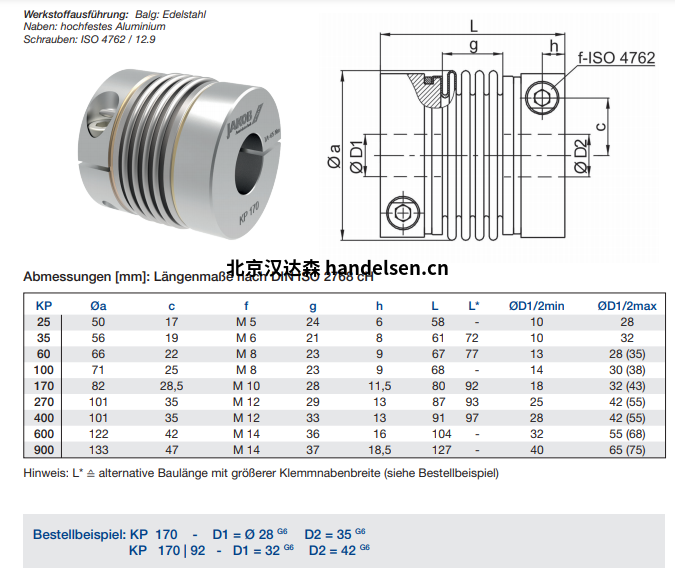

Øa=50，c=17,f=M5,g=24,h=6,L=58,D1=30G6, D2=35H6;

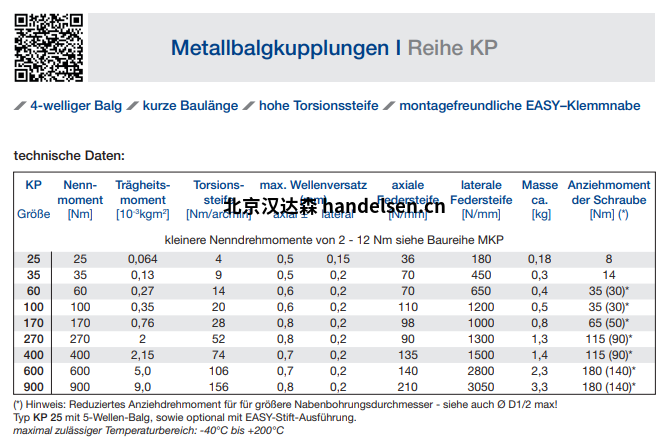

技術指標：
標稱扭矩：25 Nm
最大扭矩：50 Nm
扭轉剛度：4 Nm / arcmin
質量轉動慣量：0.064 10kgm²
最高 軸向軸未對準：±0.5毫米
最高 側向軸偏移：0.15毫米
軸向彈簧剛度：36 N / mm
橫向彈簧剛度：180 N / mm
工作溫度范圍：-40°至+ 200°C
允許的運行速度：最大 20,000轉
D1 / 2分鐘/最大=Ø10/Ø28mm
重量：約180克
材質設計：
波紋管：不銹鋼1.4571
花鼓：高強度鋁
夾緊螺絲：ISO 4762-FKL 12.9
壓線：黃銅
貨號：MB - 079 21019
JAKOB 金屬波紋管聯軸器KP系列
特點：
•易于夾緊的輪轂，易于兩側組裝
•4波紋波紋管-全長短-高抗扭剛度
•扭矩范圍：25-900 Nm
•軸直徑：10-75 mm
其他型號介紹
1、JAKOB 金屬波紋管聯軸器KP35：
Øa=56，c=19,f=M6,g=21,h=8,L=61,D1=28G6, D2=42H6;
技術指標：
標稱扭矩：35 Nm
最大扭矩：70 Nm
扭轉剛度：9 Nm / arcmin
質量轉動慣量：0.13 10kgm²
最高 軸向軸未對準：±0.5毫米
最高 側向軸偏移：0.2毫米
軸向彈簧剛度：70 N / mm
橫向彈簧剛度：450 N / mm
工作溫度范圍：-40°至+ 200°C
允許的運行速度：最大 14,000轉
D1 / 2分鐘/最大=Ø10/Ø32毫米
質量：約0.3公斤
材質設計：
波紋管：不銹鋼1.4571
花鼓：高強度鋁
夾緊螺絲：ISO 4762-FKL 12.9
壓線：黃銅
貨號：MB - 079 14310
2、JAKOB 金屬波紋管聯軸器KP60：
Øa=66，c=22,f=M8,g=23,h=9,L=67,D1=32G6, D2=42H6;
技術指標：
標稱扭矩：60 Nm
最大扭矩120 Nm
扭轉剛度：14 Nm / arcmin
質量轉動慣量：0.27 10kgm²
最高 軸向軸未對準：±0.6毫米
最高 側向軸偏移：0.2毫米
軸向彈簧剛度：70 N / mm
橫向彈簧剛度：650 N / mm
工作溫度范圍：-40°至+ 200°C
允許的運行速度：最大 14,000轉
D1 / 2分鐘/最大=Ø13/Ø35mm
重量：約0.4公斤
材質設計：
波紋管：不銹鋼1.4571
花鼓：高強度鋁
夾緊螺絲：ISO 4762-FKL 12.9
壓線：黃銅
貨號：MB - 079 10821
JAKOB Antriebstechnik金屬波紋管聯軸器分類：
JAKOB 金屬波紋管聯軸器KM系列:6波紋波紋管-經濟高效的標準系列;扭矩范圍：20-1,300 Nm;軸直徑：8-85 mm
JAKOB 金屬波紋管聯軸器KP系列:4波紋波紋管-全長短-高抗扭剛度;扭矩范圍：25-900 Nm;軸直徑：10-75 mm
JAKOB 金屬波紋管聯軸器KR系列:直型波紋管-更長的全長;低恢復力-高扭轉剛度;扭矩范圍：25-1,500 Nm;軸直徑：8-85 mm
JAKOB 金屬波紋管聯軸器KG系列:鋼制輪轂/焊接設計，最高溫度350°C;2或4波紋波紋管-全長短-高扭轉剛度;扭矩范圍：40-3,000 Nm;軸直徑：12-100 mm
