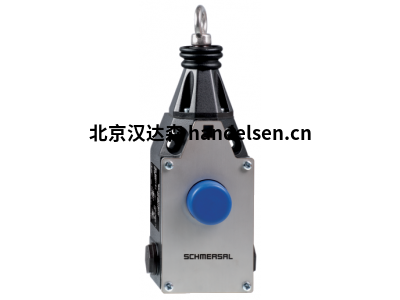

Schmersal緊急停止拉線開關EX-ZQ 900-04-3D

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-214 傳真：010-64714988-668 郵件：tk4@handelsen.cn

Schmersal緊急停止拉線開關EX-ZQ 900-04-3D

　　防爆22區

　　金屬外殼

　　釋放按鈕

　　位置指示

　　魯棒設計

　　大配線室

　　外部密封圈

　　不允許掛鉤扭曲

　　3 電纜進口 M 20 x 1.5

　　電線張緊和斷線檢測

　　單向操作/線長最大75 m

　　訂貨數據

　　產品描述

　　EX-ZQ 900-04-3D

　　商品編號(訂購編號)

　　101212894

　　EAN (European Article Number)

　　4030661402147

　　eCl@ss number, Version 9.0

　　27-37-12-01

　　防爆保護

　　防爆：規則

　　EN 60079-31

　　IEC 60079-0

　　防爆區域

　　22

　　防爆類別

　　3D

　　防爆名稱

　　II 3D Ex tc IIIC T100°C Dc

　　制造商聲明

　　ATEX 22區

　　總體數據

　　產品名稱

　　EX-ZQ 900

　　標準

　　IEC/EN 60947-5-1

　　EN ISO 13850

　　IEC/EN 60947-5-5

　　外殼材料

　　鋅壓鑄

　　外殼涂層材料

　　涂色

　　觸點材料，電氣

　　銀

　　蓋子材料

　　鋼

　　線長，最大

　　75 m

　　Gross weight

　　1500.000 g

　　總體數據 - 產品特性

　　Number of safety contacts

　　4

　　安全評估

　　標準

　　ISO 13849-1

　　任務時間

　　20 年

　　安全評估 - 安全輸出

　　B10d 常閉觸點(NC)

　　100,000 操作

　　機械參數

　　機械壽命，最少

　　1,000,000 操作

　　操動力，最大

　　200 N

　　操動行程

　　400 mm

　　Mechanical data - Connection technique

　　終端連接器

　　螺栓連接

　　電纜接頭截面，最小

　　7 mm

　　電纜接頭截面，最大

　　12 mm

　　線纜截面，最小

　　0.75 mm²

　　電纜截面，最大

　　2.5 mm²

　　注(電纜截面)

　　所有的電纜截面表示包括了導線和線耳

　　機械參數 - 尺寸

　　傳感器高度，最小

　　221 mm

　　傳感器高度，最大

　　237 mm

　　傳感器長度

　　57 mm

　　傳感器寬度

　　71.5 mm

　　環境條件

　　防護等級

　　IP 67 依據IEC/EN 60529

　　環境溫度，最小

　　-20 °C

　　環境溫度，最大

　　+55 °C

　　最小相對濕度

　　30 %

　　最大相對濕度

　　95 %

　　Ambient conditions - Insulation value

　　額定沖擊耐受電壓

　　6 kV

　　電氣參數

　　熱測試電流

　　4 A

　　應用類別 AC-15

　　230 VAC

　　應用類別 AC-15

　　4 A

　　應用類別 DC-13

　　24 VDC

　　應用類別 DC-13

　　1 A

　　開關元件

　　NO觸點，NC觸點

　　開關原理

　　彈簧開關元件

　　發貨范圍

　　包含在發貨中

　　包括防爆螺紋電纜接頭和螺塞

　　Notes

　　注(通用)

　　若長度超過10 m，則必須每隔3至5 m安裝一個支撐點。

　　與環境溫度范圍相關的緊急停止拉線開關的推薦電纜長度。

　　嵌環在受力時會略微變形，安裝時需多次拉緊拉線。此后，拉繩必須使用吊環螺釘或張緊器重新拉直
