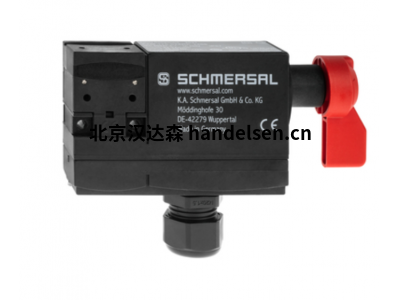

Schmersal AZM 170-02ZRK 110VAC高持緊力磁力鎖

Schmersal集團成立于75年前，是一家位于德國Wuppertal的企業，Schmersal 集團開發和生產約18000種不同的開關設備，是大的開關設備供應商之一。



包括電磁聯鎖裝置、安全傳感器和帶有獨立執行器的安全開關。該產品系列還包括用于保護危險點的光電安全裝置。此外，Schmersal還開發和生產用于安全信號處理的系統，如安全繼電器模塊和安全控制器。在復雜的防爆領域，Schmersal提供符合歐洲ATEX指令2014/34/EU的防爆開關設備。



此外，Schmersal還提供安裝系統，不僅能夠經濟高效地串聯安全開關設備布線，而且通過組合不同的組件，實現高度可變的安全架構。


Schmersal AZM 170

熱塑外殼

雙絕緣

緊湊的設計

90 mm x 84 mm x 30 mm

聯鎖保護防止不正確鎖定

長壽命

高持緊力



Schmersal AZM 170-02ZRK 110VAC

Schmersal AZM 170-02ZRK 230VAC

Schmersal AZM 170-02ZRK 24VAC/DC

Schmersal AZM 170-02ZRK 24VAC/DC GB 997

Schmersal AZM 170-02ZRK-2405 24VAC/DC

Schmersal AZM 170-02ZRK-2197 24VAC/DC

Schmersal AZM 170-02ZRK-2197 230VAC

Schmersal AZM 170-02ZRK-ST-2197 230VAC

Schmersal AZM 170-02ZRK-ST-2197 24VAC/DC

Schmersal AZM 170-02ZRK-ST8 24VAC/DC

Schmersal AZM 170-02ZRKA 24VAC/DC

Schmersal AZM 170-02ZRKA 110VAC

Schmersal AZM 170-02ZRKA 230VAC

Schmersal AZM 170-02ZRKA-ST 24VAC/DC

Schmersal AZM 170-02ZK 24VAC/DC

Schmersal AZM 170-02ZKA 24VAC/DC

Schmersal AZM 170-02ZKA-ST 24VAC/DC

Schmersal AZM 170-11ZK 24VAC/DC

Schmersal AZM 170-11ZKA 24VAC/DC

Schmersal AZM 170-11ZRK 110VAC

Schmersal AZM 170-11ZRK 230VAC

Schmersal AZM 170-11ZRK 24VAC/DC

Schmersal AZM 170-11ZRK-2197 24VAC/DC

Schmersal AZM 170-11ZRK-ST-2197 24VAC/DC

Schmersal AZM 170-11ZRKA 110VAC

Schmersal AZM 170-11ZRKA 230VAC

Schmersal AZM 170-11ZRKA 24VAC/DC

Schmersal AZM 170-11ZRKA-ST 230VAC

Schmersal AZM 170-11ZRKA-ST 24VAC/DC

Schmersal AZM 170SK-02/01ZK-2197 24VAC/DC

Schmersal AZM 170ST-02/01ZRK-2197 24VAC/DC

Schmersal AZM 170SK-02/01ZKA 24VAC/DC

Schmersal AZM 170SK-02/01ZRK-2197 24VAC/DC

Schmersal AZM 170SK-02/01ZRKA 24VAC/DC

Schmersal AZM 170SK-02/10ZK-2197 24VAC/DC

Schmersal AZM 170SK-02/10ZKA 24VAC/DC

Schmersal AZM 170SK-02/10ZRK-2197 24VAC/DC

Schmersal AZM 170SK-02/10ZRKA 24VAC/DC

Schmersal AZM 170SK-02ZRK-2197 110VAC

Schmersal AZM 170SK-02ZRK-2197 230VAC

Schmersal AZM 170SK-02ZRK-2197 24VAC/DC

Schmersal AZM 170SK-02ZRKA 110VAC

Schmersal AZM 170SK-02ZRKA 230VAC

Schmersal AZM 170SK-02ZRKA 24VAC/DC

Schmersal AZM 170SK-02ZKA 24VAC/DC

Schmersal AZM 170SK-11/02ZK-2197 24VAC/DC

Schmersal AZM 170SK-11/02ZKA 24VAC/DC

Schmersal AZM 170SK-11/02ZRK-2197 24VAC/DC

Schmersal AZM 170SK-11/02ZRKA 24VAC/DC

Schmersal AZM 170SK-11/11ZK-2197 24VAC/DC

Schmersal AZM 170SK-11/11ZKA 24VAC/DC

Schmersal AZM 170SK-11/11ZRK-2197 24VAC/DC

Schmersal AZM 170SK-11/11ZRKA 24VAC/DC

Schmersal AZM 170SK-11ZRK-2197 110VAC

Schmersal AZM 170SK-11ZRK-2197 230VAC

Schmersal AZM 170SK-11ZRK-2197 24VAC/DC

Schmersal AZM 170SK-11ZRKA 110VAC

Schmersal AZM 170SK-11ZRKA 24VAC/DC

Schmersal AZM 170SK-11ZRKA 230VAC

Schmersal AZM 170SK-12/00ZK-2197 24VAC/DC

Schmersal AZM 170SK-12/00ZRK-2197 24VAC/DC

Schmersal AZM 170SK-12/00ZRKA 24VAC/DC

Schmersal AZM 170ST-11/02ZK-2197 24VAC/DC

Schmersal AZM 170ST-11/02ZKA 24VAC/DC

Schmersal AZM 170ST-11/02ZRK-2197 24VAC/DC

Schmersal AZM 170ST-11/11ZK-2197 24VAC/DC

Schmersal AZM 170ST-11/11ZRK-2197 24VAC/DC

Schmersal AZM 170ST-11/11ZRKA 24VAC/DC

Schmersal AZM 170ST-12/02ZK-2197 24VAC/DC

Schmersal AZM 170ST-12/02ZKA 24VAC/DC

Schmersal AZM 170ST-12/02ZRK-2197 24VAC/DC

Schmersal AZM 170ST-12/02ZRKA 24VAC/DC

Schmersal AZM 170ST-12/11ZK-2197 24VAC/DC

Schmersal AZM 170ST-12/11ZKA 24VAC/DC

Schmersal AZM 170ST-12/11ZRK-2197 24VAC/DC

Schmersal AZM 170ST-12/11ZRKA 24VAC/DC

Schmersal AZM 170CC-02ZRKA 24VAC/DC

Schmersal AZM 170-02ZRK-ST-2405 24VAC/DC

Schmersal AZM 170ST-12/02ZRKA-1637 24VAC/DC

Schmersal AZM 170CC-02ZRKA-2405 24VAC/DC

Schmersal AZM 170SK-02/10ZRK-1637/2197 24VAC/DC

Schmersal AZM 170ST-02/01ZK-2197 24VAC/DC

Schmersal AZM 170SK-02ZRK-2405 24VAC/DC

Schmersal AZM 170SK-11/02ZRK-2197/1637 24VAC/DC

應用：

AZM系列電磁安全鎖的設計意圖在于：結合機器的控制部件（如自動防故障延時、防故障靜態監控等），防止可移動安全防護裝置，如圍欄、鉸鏈或門，在危險條件尚未排除的情況下（如運行時）被開啟。



這些電磁安全鎖也用于開啟防護裝置，以表示生產過程中未經允許不得進入的情況。



設計及操作方式：

AZN系列電磁安全鎖，帶聯鎖裝置的開關元件不是物理連接到操動件上，而是在切換時功能性地連接或分離。當安全保護在未鎖定狀態下打開時，操動件與基單元分離。在該過程中，常閉觸點是肯定打開的，常開觸點閉合。



互鎖由緊固螺栓/鎖緊螺栓實現。此鎖緊螺栓鎖定操動件，使其不能從聯鎖中取出。僅當將操動件插入聯鎖裝置，且鎖緊螺栓處于鎖定位置時，機器才能被控制。這通過對鎖緊螺栓的觸點監控來保證。



有兩種聯鎖方式。“通電解鎖”原理是鎖緊螺栓被彈簧推到預定位置。當解除聯鎖線圈通電時，聯鎖被解除并打開NC觸點。此時可打開防護設備。用于“ 通電上鎖”1) 操作模式顛倒。



AZM 150, 161、170、190和415電磁安全鎖設計具備防不正確鎖定功能。根據單元的類型，可以對操動件進行獨立編碼。



電磁安全鎖可以安裝在任何需要的安裝位置。電磁安全鎖的防護等級為IP 54、IP 65 或 IP 67。
