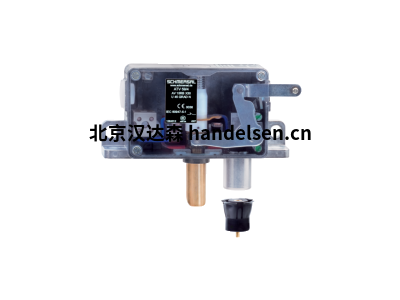

Schmersal門鎖開關AV15RHKX11.5U-GB215單開門

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-214 傳真：010-64714988-668 郵件：tk4@handelsen.cn

　　金屬外殼

　　右手模式

　　失效保護鎖定系統

　　允許在客運電梯上使用

　　通過三角鑰匙M5手動解鎖

　　訂貨數據

　　產品描述

　　AV15RHKX11.5U-GB215

　　商品編號(訂購編號)

　　101151019

　　EAN (European Article Number)

　　4030661159904

　　eCl@ss number, Version 9.0

　　27-27-26-03

　　總體數據

　　產品名稱

　　AV 15

　　標準

　　EN 81-20

　　EN 81-50

　　外殼材料

　　輕合金壓鑄

　　觸點材料，電氣

　　銀

　　鎖緊螺栓材料

　　黃銅

　　Gross weight

　　870.000 g

　　總體數據 - 產品特性

　　手動解鎖

　　是

　　帶失效保護鎖定系統(是/否)

　　是

　　安全功能

　　是

　　Number of auxiliary contacts

　　1

　　Number of door leafs

　　1

　　Number of safety contacts

　　1

　　機械參數

　　執行元件

　　滾輪搖臂 H65

　　定向/對準

　　右手模式

　　安裝

　　后側安裝孔

　　永磁鐵

　　具有高矯頑磁場強度的陶瓷氧化物磁體

　　Mechanical data - Connection technique

　　電纜入口

　　無電纜接頭

　　注(電纜入口)

　　圖形顯示：左側鏡像

　　機械參數 - 尺寸

　　寬度

　　165 mm

　　高度

　　80 mm

　　深度

　　36 mm

　　閂鎖螺栓的直徑

　　18 mm

　　鎖緊螺栓的X尺寸

　　11.5 mm

　　注(鎖緊螺栓的X尺寸)

　　整個鎖定螺栓長度形成鎖定螺栓的規定插入深度21毫米和尺寸X。尺寸X表示門鎖裝置的外殼底部與門頂部之間的距離。

　　鎖緊螺栓斜角，底部

　　45 °

　　環境條件

　　防護等級

　　IP20

　　環境溫度，最小

　　-15 °C

　　環境溫度，最大

　　+70 °C

　　Ambient conditions - Insulation value

　　額定沖擊耐受電壓

　　6 kV

　　電氣參數

　　熱測試電流

　　10 A

　　應用類別 AC-15

　　230 VAC

　　應用類別 AC-15

　　2 A

　　應用類別 DC-13

　　200 VDC

　　應用類別 DC-13

　　2 A

　　開關元件

　　NC觸點，NO觸點

　　開關原理

　　緩動開關

　　附件

　　注(附件)

　　用于電驅動的螺線管SOL-AV15/AV18，作為附件提供

　　Notes

　　注(手動解鎖)

　　使用M5三角鑰匙來進行手動解鎖，可作為附件
