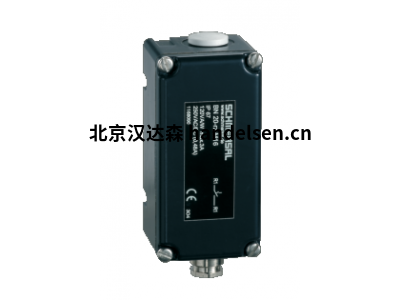

Schmersal磁簧開關BN 20-01Z

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-214 傳真：010-64714988-668 郵件：tk4@handelsen.cn

　　Schmersal磁簧開關BN 20-01Z

　　長壽命

　　鋁外殼

　　帶電纜

　　1 干簧管

　　螺絲連接

　　高抗振性

　　非接觸工作原理

　　104 mm x 52 mm x 47 mm

　　可提供從前面或側面操動

　　根據操動磁鐵和型號，操動距離最大到

　　50 mm

　　訂貨數據

　　產品描述

　　BN 20-01Z

　　商品編號(訂購編號)

　　101172087

　　EAN (European Article Number)

　　4030661299983

　　eCl@ss number, Version 9.0

　　27-27-01-05

　　總體數據

　　產品名稱

　　BN 20

　　標準

　　EN 60947-5-1

　　作用原理

　　磁驅動

　　外殼結構類型

　　長方形

　　外殼材料

　　鋁

　　活動區域

　　金屬薄膜

　　Gross weight

　　300.000 g

　　總體數據 - 產品特性

　　偏磁

　　是

　　Number of openers

　　1

　　機械參數

　　操作面板

　　橫向

　　活動區域

　　橫向

　　執行元件

　　磁鐵

　　機械壽命，最少

　　1,000,000,000 操作

　　開關距離 Sn

　　BP 11 = 15 mm

　　12 mm … 45 mm

　　2 x BP 10 = 12 mm

　　2 x BP 15/2 = 12 mm

　　BP 20 = 15 mm

　　BP 31 = 15 mm

　　BP 12 = 25 mm

　　BP 21N = 20 ... 45 mm

　　BE 20 = 15 mm

　　Note (Switch distance Sn)

　　驅動距離高達45 mm，取決于型號和驅動磁鐵

　　重復精度 R R

　　0.25 mm

　　操動速度，最大

　　18 m/s

　　Mechanical data - Connection technique

　　終端連接器

　　螺栓連接

　　機械參數 - 尺寸

　　傳感器高度

　　52 mm

　　傳感器長度

　　47 mm

　　傳感器寬度

　　104 mm

　　環境條件

　　防護等級

　　IP67

　　環境溫度，最小

　　-25 °C

　　環境溫度，最大

　　+90 °C

　　抗振性能

　　50 g，正弦振動

　　電氣參數

　　電壓類型

　　AC(交流)

　　開關電壓，最大

　　250 VAC

　　開關電流，最大

　　3 A

　　開關容量，最大

　　120 W

　　開關容量，最大

　　120 VA

　　開關元件

　　開啟工具(NC)

　　回彈時間，最小

　　0.3 ms

　　回彈時間，最大

　　0.6 ms

　　開關頻率

　　1,080,000 /h

　　電氣參數 - 數字輸出

　　版本

　　干簧管

　　發貨范圍

　　包含在發貨中

　　操動件需單獨訂貨

　　附件

　　建議(操動件)

　　2x BP 10

　　2x BP 15/2

　　BP 20

　　BP 31

　　BP 11

　　BP 12

　　BP 21 N

　　BE 20

　　Notes

　　注(通用)

　　開啟和關閉功能由操動方向，操動磁鐵和操動磁鐵的極性決定。

　　當開關和操動件組合在一起時，顏色必須符合：紅色(S)對應紅色(S)，綠色(N)對應綠色(N)。
