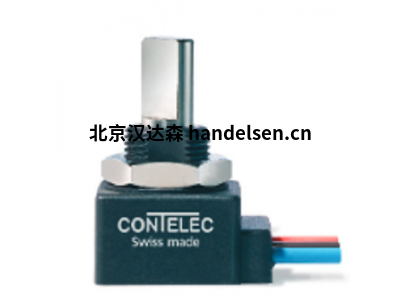

Contelec電位器導電塑料旋轉式PL20



-尺寸小

-扭矩大

-防護等級IP67-

電線連接



機械范圍：



320°角度公差（機械）±2°扭矩2 ... 6 Ncm

壽命（機械）1百萬次運動工作溫度-25 ... +85°C存儲溫度-40 ... +85°C

防護等級IP67 *終端止動強度最大。

70 Ncm軸的最小拔出力。

40 N / 1min最小拉出電線的力。

50 N / 1分鐘最大螺母固定扭矩 75 Ncm



標準：



絕緣電阻（500 VDC，1bar，2s）8 GOhm

介電強度（VAC，50Hz，1min，1bar）1.5 kV

振動（Amax = 0.75mm，f = 30 ... 2000 Hz）10 g

沖擊（半正弦脈沖，7 ms ）50 g *

必須密封客戶側的電線，以完全滿足IP67.PL20的防護等級



應用：

讀數電位計功能•

緊湊的尺寸•

扭矩升高•

防護等級IP67選件•

其他標稱電阻•

特殊電角度•

無升高的扭矩



產品型號：



Contelec Vert-X 16



Contelec PL 130



Contelec LAL2 400



Contelec Vert-X 51



Contelec Vert-X 28



Contelec Vert-X 88



Contelec VERT-X1332 736 221 204 - 100558A



Contelec Vert-X 2831 718 241 102



Contelec 72008A - PD 212-200R 4B160MB



Contelec PD 212 200R 4B-160MB



Contelec 72008A - PD 212-200R 4B160MB



Contelec Vert-X2201 736 151 402



Contelec Vert-X 2831 710 621 102



Contelec Poti PD210-1K-4B160MB



Contelec Poti PD 210-4B-MB



Contelec 79952E PL240 10K-Ohm 4A160MB



Contelec Poti PD 2303 5K05A165FZS217 82427A



Contelec Sensor VERT-X22 01736151402 16-35DC 4-20MA



Contelec PD2203,1K/4A



Contelec PD214-4B-MB 500 Ohm



Contelec PD 210-4B 080MB - 10Kohm



Contelec KL 500-5K0/M-SE



Contelec KL 500-5K0/M-SEF



Contelec VERT-X 2231-736-151-402



Contelec Vert-X 2201 736 151 402



Contelec PL300





Contelec 產品感興趣的人都會很快發現，盡管所有產品都是標準組件，但可以輕松地將其轉換為客戶特定的版本。模塊化的智能結構創造了難以想象的范圍–例如，在測量范圍，分辨率，精度，連接，輸出信號和物理設計方面。傳感器市場中這種非同尋常的靈活性已在“個人標準”一詞中得到充分體現。對于越來越多的客戶，名稱Contelec也鏈接到“工程 ”屬性。



數十年來在高質量，創新型線性位置和角度傳感器的開發和生產方面  的經驗使Contelec對廣泛的市場及其特定需求有了全面的了解。受益于這種跨學科和跨市場的經驗以及我們無與倫比的專業知識！



在許多項目中，我們不僅僅是為客戶提供高質量線性位置和角度傳感器的供應商  。這是因?yàn)槲覀儾粌H將我們的專業知識應用于新產品的設計，而且還應用于完整組件的開發和生產。一貫利用廣泛的工程和制造專業知識，使我們成為許多客戶的戰略解決方案合作伙伴，為成功開發新產品做出了重大貢獻。不用說，諸如與客戶的親密程度，靈活性和經驗等因素也至關重要。



所有傳感器的共同特征是它們?cè)诟叨耸袌?chǎng)的定位。根據設計形狀，給出了多個輸出信號的可能性，上升和下降輸出信號都是可以定義的。的電位和Vert的-X角度傳感器也可設置有與用戶定義的切換點的切換的功能。各種各樣的可能性甚至擴展到機電系統。
