德國kendrion彈簧式制動器

德國kendrion經典永磁剎車

永磁制動器，其中制動效果由永磁場產生。因此制動器在斷電狀態下運行并且實現以下功能：保持，定位和緊急停止。





功能

·非旋轉扭矩傳遞

·無論安裝位置如何，無殘余無扭矩通風

·環境溫度-5°C至+ 120°C

·電樞的無磨損軸向運動





應用

·伺服電機

·機器人與自動化

·醫療

·處理技術

·包裝機





關于PM線

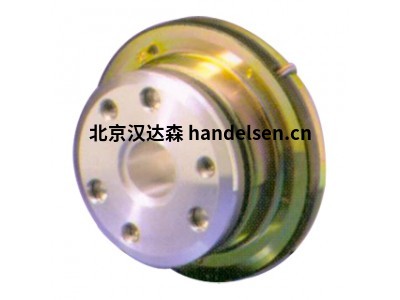

永磁制動器 -  PM線微制動器

PM線包含永磁制動器，其中制動效果由永久磁場產生。因此制動器在斷電狀態下運行并且實現以下功能：保持，定位和緊急停止。通過相反的電磁場來執行制動效果的取消，由此即使在電力故障的情況下也確保了高水平的安全性。永磁制動器的特點是在任何安裝位置都具有安全，無靜止的無扭矩通風，并且可以無間隙地傳遞制動扭矩。



手術

永磁體單面制動器是用于干運行的部件，其中利用永磁場的力效應來產生制動效果。為了消除制動效果，永久磁場被電磁計數器場（電磁開放系統）取代。銜鐵與制動器法蘭輪轂的無間隙連接確保制動扭矩?zé)o間隙地傳遞到機器的軸（例如電動機），并且永磁單面制動器的可靠的無殘余無扭矩釋放，其中制動器特別適合安裝在伺服電動機中。



結構

在永磁體單面制動器的外圈和內圈之間，存在永久安裝的勵磁繞組，其連接引線在制動器的圓周處引出。外圈和內圈的凸緣之間軸向布置的永磁體產生磁場，用于增強制動效果。錨通過分段彈簧與法蘭盤連接，安裝鉚釘可軸向移動，扭轉剛性且無摩擦。結果，在水平和垂直方向上實現了剩余轉矩自由度。在制動器組裝期間（例如，通過安裝公差）設定電樞和永磁體單面制動器的外環之間的氣隙s。法蘭輪轂是扭轉剛性的并且軸向固定到機器的軸（例如馬達）。在永磁場的作用下，電樞被非強制地壓在外圈或內圈上，從而產生制動效果。當將DC電壓施加到永磁體單面制動器的勵磁繞組時，永久磁場的力在電樞上被消除并且由于電磁對置場而釋放制動器。制動軸學習除了段的小軸向力彈簧沒有軸向力。當將DC電壓施加到永磁體單面制動器的勵磁繞組時，永久磁場的力在電樞上被消除并且由于電磁對置場而釋放制動器。制動軸學習除了段的小軸向力彈簧沒有軸向力。當將DC電壓施加到永磁體單面制動器的勵磁繞組時，永久磁場的力在電樞上被消除并且由于電磁對置場而釋放制動器。制動軸學習除了段的小軸向力彈簧沒有軸向力。





規格和技術細節

額定轉矩范圍 ：2,2 Nm - 120 Nm

電壓         ：DC 24V

防護等級     ：IP 00

工作溫度范圍  ：-5°C至+ 120°C
