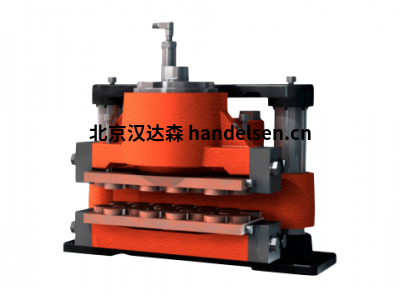

HAINZL盤式制動器：BSFI 300

　　2) 制動力基于最小夾緊力，標稱摩擦系數μ=0.4和2個制動表面。

　　3) 制動所需的最小工作壓力

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　4) 分別用于有機/燒結焊盤的焊盤壓力(基于最大夾緊力)
漢達森祁佳強 手機/微信177*4453*6447

　　制動力矩MB根據以下公式計算，其中：

　　a是作用在制動盤上的制動器數量

　　FB是根據上表[N]或公式計算的制動力

　　DO是制動盤外徑[m]

　　實際制動力矩可能因制動器和摩擦系數的調整而變化。

　　MB=a·FB·【牛米】(D0

　　-0,13)

　　2

　　單彈簧

　　不帶支架的卡鉗重量：約85 kg

　　外形尺寸：279 x 420 x 299 mm

　　墊板寬度：130mm

　　襯墊面積：(有機)29000 mm2

　　(*)

　　襯墊最大磨損量：(有機)5 mm(*)“(=19 mm厚)”

　　焊盤面積：(燒結)20000 mm2

　　(*)

　　襯墊最大磨損量：(燒結)5 mm(*)“(=19 mm厚)”

　　標稱摩擦系數：μ=0.4

　　活塞總面積-每個卡鉗的一半：69.1 cm2

　　活塞總面積-每個卡鉗：69.1 cm2

　　1 mm行程時每個卡鉗的容積：6,9 cm3

　　3 mm行程時每個卡鉗的容積：20,7 cm3

　　動作時間(計算指導值)：0.3秒

　　壓力連接/端口：1/4“BSP

　　排水連接端口：1/8“BSP

　　建議管道尺寸：10/8 mm

　　最大工作壓力23.0 MPa

　　工作溫度范圍-一般為-20°C至+70°C

　　BSFI 201

　　BSFI 202

　　BSFI 203

　　BSFI 204

　　BSFI 205

　　BSFI 206

　　BSFI 207

　　BSFI 208

　　BSFI 209

　　BSFI 210

　　BSFI 211

　　BSFI 212

　　BSFI 317

　　BSFI 318

　　BSFI 320

　　BSFI 322

　　BSFI 325

　　BSFI 330

　　BSFI 332

　　BSFI 335

　　BSFI 340

　　BSFI 345

　　BSFI 350

　　BSFI 355

　　BSFI 360
