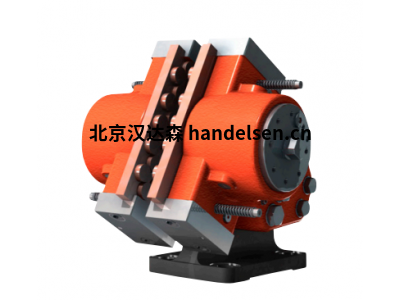

HAINZL盤式制動器：BSFI 3000雙彈簧

　　2) 制動力基于最小夾緊力，標稱摩擦系數μ=0.4和2個制動表面。

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　3) 制動所需的最小工作壓力

　　4) 分別用于有機/燒結焊盤的焊盤壓力(基于最大夾緊力)
漢達森祁佳強 手機/微信177*4453*6447

　　制動力矩MB根據以下公式計算，其中：

　　a是作用在制動盤上的制動器數量

　　FB是根據上表[N]或公式計算的制動力

　　DO是制動盤外徑[m]

　　實際制動力矩可能因制動器和摩擦系數的調整而變化。

　　MB=a·FB·【牛米】(D0

　　-0,20)

　　2

　　雙彈簧

　　無支架的卡鉗重量：約170 kg

　　墊板寬度：200mm

　　襯墊面積：(有機)59600 mm2

　　(*)

　　襯墊最大磨損量：(有機)10 mm(*)“(=22 mm厚)”

　　焊盤面積：(燒結)36000 mm2

　　(*)

　　襯墊最大磨損量：(燒結)10 mm(*)“(=22 mm厚)”

　　標稱摩擦系數：μ=0.4

　　活塞總面積-每個卡鉗的一半：88 cm2

　　活塞總面積-每個卡鉗：176 cm2

　　1 mm行程時每個卡鉗的容積：17.6 cm3

　　3 mm行程時每個卡鉗的容積：52.8 cm3

　　動作時間(計算指導值)：0.3秒

　　壓力連接/端口：1/4“BSP

　　排水連接端口：1/8“BSP

　　建議管道尺寸：10/8 mm

　　最大工作壓力23.0 MPa

　　工作溫度范圍-一般為-20°C至+70°C
