HEIDENHAIN編碼器ERP 880

HEIDENHAIN編碼器ERP 880



計量標準              玻璃上的DIADUR相位光柵              信號周期              18萬              刻度精度              ±0.9英寸              每個信號周期內插誤差1）              ±0.1英寸              參考標記              一              輪轂內徑              51.2毫米              機械。允許速度              ≤1000轉/分              轉動慣量              1.2·10-3kgm2              被測軸的允許軸向運動              ≤±0.05毫米              接口              1個VPP              截止頻率–3 dB              –6分貝              ≥800千赫              ≥1.3兆赫              電氣連接              帶外殼：電纜1m，帶M23聯軸器              無外殼：通過PCB連接器，12針（適配器電纜ID 372164-xx）              電纜長度              ≤150米（帶海登海因電纜）              電壓供應              直流5伏±0.5伏              電流消耗              ≤250毫安（空載）              振動55至2000赫茲              電擊6毫秒              ≤50 m/s2（EN 60 068-2-6）              ≤1000 m/s2（EN 60 068-2-27）              工作溫度              0°C至50°C              保護*EN 60 529              無外殼：IP 00              帶外殼：IP 40              帶外殼和軸封：IP 64              起動轉矩              –              0.25牛米              質量              3.0千克              3.1 kg，包括外殼              *訂購時請選擇              1） 一個信號周期內的內插誤差和分度精度共同導致編碼器特定誤差；有關被測軸安裝和軸承的附加誤差，請參閱測量精度



HEIDENHAIN角度編碼器、HEIDENHAIN長度計、HEIDENHAIN光柵尺，漢達森優勢提供!



海德漢（HEIDENHAIN）公司光柵尺或編碼器的核心是測量基準，通常是0.25um到10um先款的光柵尺；這些高精度的光柵尺采用海德漢公司發明的光刻工藝生產，它是編碼器功能和精度的決定性因素。光柵是有一系列等間距排列的刻線和狹縫組成，其間距誤差極小，刻線邊緣蒸汽清晰。這些光柵尺能抵抗機械和化學以及震動和沖擊的影響，所有光柵尺都具有可定義的溫度特性。



正弦波輸出（也稱sin/cos)/弦波的峰-峰值是1V=1Vpp/電壓輸出型；弦波的峰-峰值是12uA=12uApp/電流輸出型。

封閉式直線光柵尺：

精度可達±2um

測量步距可達0.005um

測量長度可達30m

安裝簡單、快捷

安裝公差大

能承受大加速度載荷

抗污染能力強



絕對式光柵尺

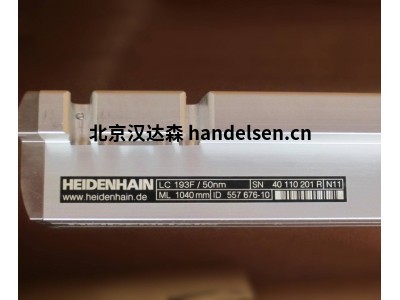

LC183   LC193F/M..

測量基準：DIADUR玻璃光柵尺

增量信號：LC183可選 信號周期20um

絕對位置值：EnDat 2.2 Fanuc Mitsubishi

精度等級±5um，±3um

推薦測量步距：0.05-0.005um

測量長度ML：140-4240mm（±3um時3040mm）



增量式光柵尺

LF183

DIADUR 鋼帶相位光柵尺

增量信號：～1VPP 正弦波輸出（也稱sin/cos)/弦波的峰-峰值是1V=1Vpp/電壓輸出型

信號周期：4um

精度等級：±3um ±2um

推薦測量步距：1-0.1um

測量長度：140-3040mm

參考點： 一個或 距離編碼；LS6** C;距離編碼



LS177/LS187。

DIADUR 玻璃光柵尺

增量信號：

LS 187 ～1VPP正弦波輸出（也稱sin/cos)/波的峰-峰值是1V=1Vpp/電壓輸出型

LS 177 方波信號

信號周期：

LS 187:20um

LS 177: 4um /20 um

精度等級：±5um ±3um

推薦測量步距：1-0.1um

測量長度：140-3040mm

參考點： 一個或 距離編碼；LS6** C;距離編碼



LS628C/LS688C。。

DIADUR 玻璃光柵尺

增量信號：

LS 688C ～1VPP正弦波輸出（也稱sin/cos)/弦波的峰-峰值是1V=1Vpp/電壓輸出型

LS 628C 方波信號

信號周期：

LS 628C / LS 688C:20um

精度等級：±10um

推薦測量步距：

LS 688C   至1um

LS 628C      5um

測量長度：170-3040mm

參考點： 一個或 距離編碼；LS6** C;距離編碼



LB382。。

AURODUR 鋼帶光柵尺

增量信號：～1VPP正弦波輸出（也稱sin/cos)/弦波的峰-峰值是1V=1Vpp/電壓輸出型

信號周期：40um

精度等級：±5um

推薦測量步距：10至0.1um

測量長度：440-30040mm

參考點： 一個或 距離編碼；LS6** C;距離編碼

產品系列：LC 100   LS100 LF 100    LS600     LB 300

LC 400 LS 400 LF 400   LS 300

常見型號：

heidenhain LC 481 220 mm    ID: 353703-20

heidenhain LC 491F 720mm   ID: 372852-16

heidenhain AE LC 481        ID: 384978-01

heidenhain AE LC 491 F      ID: 384981-01

heidenhain LC 192 F 840      ID: 387086-08

heidenhain LC 192F          ID: 387089-12     387089-24

heidenhain LC 182_440 /      ID: 387092-26；

heidenhain LC 493 F557644-02 ID:557649-01

heidenhain LC 483 70 mm      ID:557649-03

heidenhain LC /557649-11

heidenhain LC /557649-13/

heidenhain LC 557649-15

敞開式直線光柵尺：

LIP和LIF系列敞開式直線光柵尺是測量步距小、測量精度高。其測量基準為玻璃或玻璃陶瓷基體的相位光柵。

LIP和LIF光柵尺主要應用：

測量機和比較儀

測量顯微鏡

超精密機床

半導體工業的測量和生產設備

電子工業的測量和生產設備



精度可達±0.5um

測量步距可達0.001um

測量長度可達30m

讀數頭與光柵尺之間無磨擦

尺寸緊湊和重量輕

運動速度快

增量式：

LIP382和LIP372

測量基準：Zerodur玻璃陶瓷基體的DIADUR相位光柵尺，帶熱膨脹系數

增量信號：

LIP382 ～1VPP正弦波輸出（也稱sin/cos)/弦波的峰-峰值是1V=1Vpp/電壓輸出型

LIP372 方波信號



信號周期：

LIP382：0.128um

LIP372：0.004um

精度等級：±0.5um

推薦測量步距：1nm

測量長度ML:70至270mm

參考點：無

LIP481和LIP471

測量基準：玻璃或Zerodur玻璃陶瓷基體的DIADUR相位光柵尺，帶熱膨脹系數

增量信號：

LIP481 ～1VPP正弦波輸出（也稱sin/cos)/弦波的峰-峰值是1V=1Vpp/電壓輸出型

LIP471 方波信號



信號周期：

LIP481：2um

LIP471：0.4um/0.2um

精度等級：±1um；±0.5um

推薦測量步距：1um至0.005um

測量長度ML:70至420mm

參考點：一個

LIP581和LIP571

測量基準：玻璃基體的DIADUR相位光柵尺，帶熱膨脹系數

增量信號：

LIP581 ～1VPP正弦波輸出（也稱sin/cos)/弦波的峰-峰值是1V=1Vpp/電壓輸出型

LIP571 方波信號



信號周期：

LIP581：4um

LIP481：0.8um/0.4um

精度等級：±1um；

推薦測量步距：1um至0.05um

測量長度ML:70至1440mm

參考點：一個或帶距離編碼

產品系列：LIP LIF PP LIDA

heidenhain LIP 501C     ID: 326010-09

等等

長度計：

精度可達0.1um

測量步距可達0.005um

測量長度可達100m

產品系列：海德漢CERTO METRO SPECTO



常見型號：

heidenhain MT60K     ID.230623-08

heidenhain MT12W/Id.Nr.231001-03 SN:1422202F D6，

heidenhain MT12W      Id.nr:231011-03   S.NR:24 285 073 G

heidenhain MT1271，ID NO：331666-51

heidenhain MT12（ID：243602-06）

heidenhain MT2581    ID:363409-02

heidenhain LIDA107 ID:317909-36

heidenhain LS476  720毫米+/-5um

heidenhain LS477 ML720 +/-5um

heidenhain LS177 ML2240 +/-5um/TTLX5

heidenhain LS177 ML1140 +/-5um/TTLX5

角度編碼器：

海德漢公司的角度編碼器精度高，可達弧秒甚至更高。角度編碼器應用于機床回轉工作臺、機床擺動銑頭、分度裝置、高精度角度測量工作臺、角度計量、天線和天文望遠鏡等精密設備上。

線數一般可達9000至180000

精度為±5″或 ±4″

測量步距可達0.000005°或0.018″（增量式）或29bit 即每轉約53600萬個位置（絕對式）

產品系列：RCN RON RPN ROD ERP ERA ERM ECN EQN ERN ROC ROQ RIC RIQ ROD ECI   EQI   ERO

heidenhain ROD426      50 至10000      方波TTL/5V±10%

heidenhain ROD466      50 至10000      方波TTL/10 至30V

heidenhain ROD436      50 至5000        方波HTL/10 至30V           Max.12000rpm/Max.300kHz

heidenhain ROD456      50 至5000        正弦波11μApp/5V±5%    Max.12000rpm≥160kHz

heidenhain ROD486     1000 至5000     正弦波1Vpp/5V±10%       Max.12000rpm≥180kHz

heidenhain ROD420     50 至5000         方波TTL/5V±10%

heidenhain ROD430     50 至5000         方波HTL/10 至30V           Max.12000rpm/Max.300kHz

heidenhain ROD450     50 至5000         正弦波1μApp/5V±5%       Max.12000rpm/≥160kHz

heidenhain ROD1020   100 至3600       方波TTL/5V±10%             Max.10000rpm/Max.300kHz

heidenhain ROD1030        5 至3600          方波HTL/10 至30V           Max.10000rpm/Max.160kHz

heidenhain ROD1050 1000 至3600      正弦波11μApp/5V±5%     Max.10000rpm≥160kHz

heidenhain ROD1080   100 至3600        正弦波1Vpp/5V±10%        Max.10000rpm≥180kHz

heidenhain ERN420      250 至5000       方波TTL/5V±10%

heidenhain ERN460     250 至5000       方波TTL/10 至30V

heidenhain ERN430     250 至5000       方波HTL/10 至30V           Max.12000rpm/Max.300kHz

heidenhain ERN480   1000 至5000       正弦波1Vpp/5V±10%       Max.12000rpm/≥180kz

heidenhain ERN420     250 至5000        方波TTL/5V±10%

heidenhain ERN460     250 至5000        方波TTL/10 至30V

heidenhain ERN430     250 至5000        方波HTL/10 至30V           Max.12000rpm/Max.300kHz

heidenhain ERN480 1 000 至5000        正弦波1Vpp/5V±10%      Max.12000rpm/≥180kz

heidenhain ERN1020 100 至3600         方波TTL/5V±10%             Max.10000rpm/Max.300kHz

heidenhain ERN1030      5 至3600    方波HTL/10 至30V    Max.10000rpm/Max.160kHz

heidenhain ERN1080 100 至3600    正弦波1Vpp/5V±10%    Max.10000rpm/≥180kHz

heidenhain ERN120        5 至3600     方波TTL/5V±10%     Max.6000rpm/Max.300kHz

heidenhain ERN130   100 至3600     方波HTL/10 至30V      Max.6000rpm/Max.300kHz

heidenhain ERN180 1000 至5000     正弦波1Vpp/5V±10%     Max.6000rpm/≥180kHz

海德漢RON 275 18000編碼器



海德漢編碼器ROD 880 36000

Heidenhain編碼器  ROD 880C 36000

海德漢編碼器  RON 285 18000

海德漢  RON 285 18000

海德漢編碼器RON 285 9000

海德漢編碼器RON 786 18000

海德漢  RON 786C 18000

海德漢編碼器  ROQ 425 512

Heidenhain長度計  ST 1278





Heidenhain編碼器  358699-06

Heidenhain編碼器358699-24

Heidenhain  358699-28

海德漢  383601-01

海德漢編碼器  383601-03

Heidenhain編碼器383601-04

Heidenhain  383601-09

海德漢長度計  383965-03

Heidenhain編碼器385487-03

海德漢編碼器385487-03

Heidenhain  385487-51

海德漢  385489-06

Heidenhain編碼器  385489-56

海德漢編碼器  538727-02

Heidenhain編碼器538727-05

海德漢編碼器538727-52

Heidenhain  538727-55

Heidenhain編碼器631703-01

海德漢  727221-51

Heidenhain編碼器  727222-01

海德漢編碼器  735117-02

Heidenhain編碼器735117-05



海德漢光柵尺讀數頭AE LB 382C



heidenhain編碼器358698-67



海德漢讀數頭 315420-04



heidenhain編碼器ERN 1331 1024



海德漢編碼器 735117-61



海德漢編碼器 ERN 1381 2048



heidenhain編碼器 727222-56



海德漢編碼器ERN 1331 1024



heidenhain編碼器735117-52



海德漢編碼器ERN 1387 2048



heidenhain編碼器 749147-02



heidenhain編碼器ROQ 425 512

海德漢編碼器  631703-01



海德漢  ECN 113 2048



編碼器528100-24



Heidenhain 312215-02

海德漢 312215-14

Heidenhain編碼器 貨313453-06

海德漢編碼器 317393-02

Heidenhain編碼器 355884-07

Heidenhain 355884-15

HEIDENHAIN-Motoren:QSY96A

QSY96G

QSY116C

QSY116E

QSY116J

QSY116J

QSY130C

QSY130E

QSY155B

QSY155C

QSY155D

QSY155F

QSY155B

QSY155C

QSY155D

QSY155F

QSY190C

QSY190D,

QSY190F,

QSY190K,

QSY96

QSY116,

QSY116,

QSY130C,

QSY130E,

QSY155B,

QSY155C,

QSY155D,

QSY155B,

QSY155C,

QSY155D,

QSY155F,

QSY155F,

QSY190C,

QSY190D,

QSY190F,

QSY96,

QSY116,

QSY130,

QSY155,

QSY190,

QAN200,

QAN200L,

QAN200U,

QAN260M,

QAN260L,

QAN260U,

QAN260W,

QAN320M,

QAN320W,

QAN200M,

QAN200L,

QAN200U,

QAN260W,

QAN260M,

QAN260L,

QAN320W,

QAN260U,

QAN320M;
