Bei Sensors編碼器HS35供應

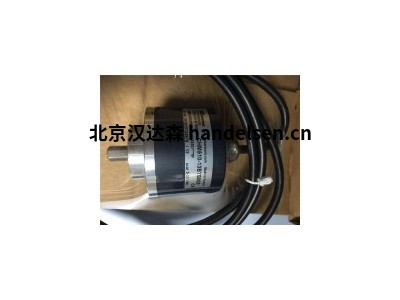

HS35增量光學編碼器

         HS35通?？梢蕴峁┠陀玫闹匦凸δ?/span>與軸編碼器相關聯成空心軸式。其設計包括NEMA 4,13和NEMA的雙軸承和軸封IP65環境等級，堅固的金屬外殼，密封連接器或電纜接頭。 HS35可容納直徑達1英寸的軸。 通過可選的絕緣插件，它可以安裝在較小直徑的軸上。 它可以安裝在帶有封閉蓋的通軸或盲軸上，以保持其環境等級。 HS35還提供雙輸出選項（插圖），以提供冗余編碼器信號，雙分辨率，或從單個編碼器提供兩個獨立的控制器。 應用包括發動機反饋和矢量控制，印刷行業，機器人控制，石油服務行業和網絡過程控制。

機械規格
軸孔：1.00“，0.875”，0.750“，0.625”，0.500“。
所有都配有絕緣套管。
允許的不對中：0.005“T.I.R。 在配合軸0.75“從軸端孔徑流出：0.001”T.I.R最大值
25°C時的啟動扭矩：通軸型（SS）= 7 in-oz（max）;
盲軸版（BS）= 4英寸（最大）
軸承：52100 SAE高碳鋼
軸材質：416不銹鋼
軸承座：鑄鋁帶保護層
蓋板：鑄鋁帶保護層
軸承壽命：7.5 X 109轉（50,000轉時50,000轉）
最大RPM：6,000 RPM（參見下面的頻率響應）
慣性力矩：0.019 oz-in-sec2

電氣規格
代碼：增量
輸出格式：2個正交通道，1/2周期索引門控負B通道
每軸旋轉周期：1到80,000（見表A）。對于5,000以上的分辨率，請參見表A中的插值選項
電源電壓：5至28 VDC（見注5）
電流要求：100 mA典型+輸出負載，250 mA（最大值）
電壓/輸出:(見注5）28V / V：線路驅動器，5-28VDC輸入，V
out = V in28V / 5：線路驅動器，5-28VDC in，Vout = 5VDC
28V / OC：開路集電極，5-28VDC輸入，OC輸出
