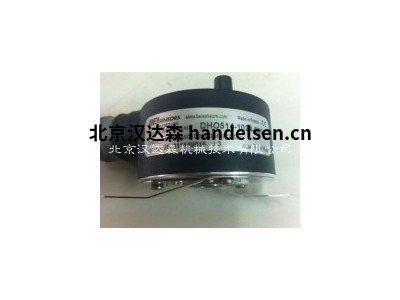

BEI Sensors增量編碼器H20

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

 　　BEI Sensors增量編碼器H20

　　機械規格

　　軸直徑：1/4“至3/8”和公制版本。可提供空心軸，輪轂軸或通軸型號。

　　平軸：0.75 x 0.03深

　　軸裝載：最大40磅。 軸向和40磅。徑向

　　軸徑跳動：.001 T.I.R.最大

　　25°C時的啟動扭矩：最大1.0 in-oz，無軸封; 最大2.5 in-oz帶軸封; 4.0英寸 - 盎司直通軸

　　軸承：52100軸承鋼

　　軸材質：303不銹鋼

　　軸承座：鑄鋁帶有iridite表面處理; 不銹鋼(特色)

　　蓋板：帶保護層的鑄鋁(用于MS或CS端接)，帶有保護涂層的熱拉鋁; 不銹鋼(特色)

　　軸承壽命：額定負載下1.5 X 109轉(2500轉時10,000小時)

　　最大RPM：8,000(參見頻率響應)

　　慣性力矩：2.0 x 10-4 oz-in-sec2

　　重量：9盎司。典型

　　電氣規格

　　代碼：增量

　　輸出格式：2個正交通道，1/2周期索引，標準為負B通道。指定3904作為輸出設備時的非索引索引

　　每軸轉動周期：1至4096(見表A)對于1024以上的分辨率接觸

　　BEI用于插值選項

　　電源電壓：5至28 VDC可用電流要求：100 mA典型值+

　　輸出負載，250 mA(最大值)

　　電壓/輸出:(見注5)

　　28V / V：線路驅動器，5-28VDC輸入，Vout = Vin

　　28V / 5：線路驅動器，5-28VDC輸入，Vout = 5VDC

　　28V / OC：開路集電極，5-28VDC in，OCout

　　保護等級：反向，過壓和輸出短路(見注5)

　　頻率響應：100 KHz(最高1024 cpt; 400 KHz帶插值選項(見注7)

　　環境規格

　　外殼等級：NEMA 4和13(IP66)訂購軸封時(帶有密封的單元)

　　至MS連接器)和電纜密封套(帶電纜終端的設備)

　　溫度：工作溫度，0°至70°C; 提供擴展溫度測試(見注8); 存儲，-25°至90°C，除非調出擴展溫度選項

　　沖擊：50毫克持續11毫秒振動：5至2000赫茲@ 20克

　　濕度：98%RH，無冷凝

　　H20是一款非常堅固的編碼器，可以經濟地將每轉的分辨率范圍提高到4096個周期。這款緊湊型設備具有抗震盤，重載軸承和EMI屏蔽。 H20符合NEMA 4和13要求。 H20還采用輪轂軸式，帶有柔性安裝座(插入式)，可直接安裝在小型電機上。 H20的典型應用包括機器控制，過程控制，農業機械，紡織設備，機器人，食品加工和計量
