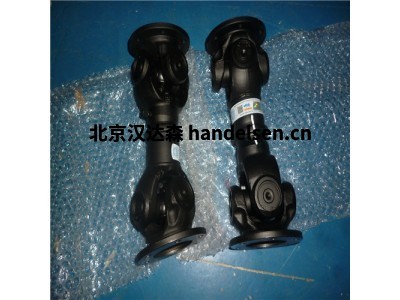

Elbe0.100萬向聯軸器特點

高偉 QQ：2853369888   手機：17710704891 電話：010-64714988-215 傳真：010-64714988668 郵件：tk5@handelsen.cn

　　扭矩250-35.000 Nm

　　最大偏轉角度可達35°

　　連接方式：DIN，交叉互鎖，SAE法蘭，輪轂或特殊連接

　　可選長度補償

　　可選滾子或滾針軸承

　　萬向聯軸器選型前必須明確以下先決條件和情況：

　　1.從原動機到萬向聯軸器之間有無傳動裝置。若有傳動比是多少，通過中間傳動裝置以后是幾根軸輸出，即是否有功率分流。考慮到原動機的類型、功率及其轉速等。

　　2.需要考慮到原動機的類型和選配十字軸式萬向聯軸器傳遞負荷的負荷類別：單向恒定負荷、脈動負荷或雙向交變負荷。萬向聯軸器的安裝狀態如何。水平、垂直還是傾斜安裝。要盡可能使其軸線折角小于3度，如果不得已傾斜安裝，要確定水平和垂直角是多少。

　　3.考慮到原動機的工作環境是怎樣的，是否有高溫、粉塵、水淋、化學腐蝕等惡劣環境條件的影響，根據使用環境的不同選擇相應類型的萬向聯軸器。

　　4.需要知道萬向聯軸器兩端要求的聯接形式及具體的安裝尺寸，以及要了解否有安裝托架等特殊要求。

　　5.十字軸式萬向聯軸器本身的轉速是多少。是否需要進行動平衡。要求動平衡或平衡，要求哪一級別的平衡品質等級。

　　6.安裝位置是否有限制。具體安裝長度是多少，是否需要伸縮。要求伸縮時，萬向聯軸器最短狀態下向外的伸長量是多少。對于不需要伸縮的萬向聯軸器必須考慮軸向尺寸誤差的補償，應確定在系統中進行補償?shù)奈恢?。通過對以上先決條件的了解，逐步確定萬向軸的規格，

　　7、最后確定選擇哪一種結構形式。萬向聯軸器的結構形式有十字軸式、球籠式、球叉式、凸塊式、球銷式、球鉸式、球鉸柱塞式、三銷式、三叉桿式、三球銷式、鉸桿式等，最常用的為十字軸式，其次為球籠龍，在實際應用中根據所傳遞轉矩大小分為重型、中型、輕型和小型。要想從如此多的萬向聯軸器中選擇一款適合原動機使用的聯軸器就需要深刻了解以上所述的先決條件和外界影響因素。

　　選用計算

　　萬向聯軸器的計算轉矩：

　　Tc=TKnKhKKa≤Tn(N·m)

　　交變載荷時：Tc≤Tf (N·m)

　　式中Tn——萬向聯軸器的公稱轉矩，N·m，(它是在給定條件下的理論計算數值，即聯軸器轉速，n≈10r/min。軸承壽命 Ln=5000h、軸線折角 =3°、載荷平穩時的數值);

　　Tf——萬向聯軸器的疲勞轉矩，N·m

　　T——萬向聯軸器的理論轉矩，N·m ;其中T=9550Pw/ N (N·m)

　　Pw——驅動功率，kw

　　N——萬向聯軸器轉速，r/min

　　Kn——萬向聯軸器的轉速修正系數，

　　Kh——萬向聯軸器的軸承壽命修正系數

　　K ——萬向聯軸器的兩軸線折角修正系數

　　Ka——載荷修正系數。載荷均勻，工作平穩時，Ka=1.0;載荷不均勻，中等沖擊時，Ka=1.1～1.3;較大沖擊載荷和頻繁正反轉時，Ka=1.3～1.5，特大沖擊載荷和頻繁正反轉時Ka>1.5。

　　對于轉速高、折角大或其長度超出規定的萬向聯軸器，除按上述計算處，還必須驗算其轉動靈活性，轉動靈活性用n 表示，一般情況下：n >18000。

　　式中 ——萬向聯軸器的軸線折角，(°);n——萬向聯軸器的轉速，r/min.

　　DELTA電源規格

　　o 單相輸入： 90-265 V AC(48-62 Hz)

　　o 有源功率因數校正

　　(PFC)：

　　0.99 / 0.83(100%負載)

　　o 效率： 高達84%(滿載時)

　　o 輸出紋波和尖峰： 0.5 mV rms / 8 mV pp

　　o 規： 從5 mV(0-100%負載步驟)

　　o 恢復時間： 從100μs(50-100%負載步驟)

　　o 編程速度： 從7毫秒(10-90%)

　　o 模擬編程精度： 從0.2%

　　o 穩定輸出電壓和

　　當前：

　　10.10 -5 / 10.10 -5

　　o MTBF： 500.000小時

　　o 運行環境溫度： -20至+ 50°C

　　DELTA電源標準

　　o 電源標準： EN 61204-3

　　o 通用排放： EN 61000-6-3(EN 55022B)

　　o 通用免疫： EN 61000-6-2

　　o 安全： EN 60950 / EN 61010

　　o 絕緣輸入/輸出 ： 3750 V rms

　　o 保護等級： IP20

　　o cTUVus等

　　DELTA電源 尺寸

　　寬度=一半19

　　高度= 66毫米(包括英尺)

　　深度= 202毫米

　　重量= 1.7千克

　　型號電壓范圍電流范圍

　　原廠采購Delta Elektronika一般電源/Delta Elektronika穩壓電源/Delta Elektronika高壓電源

　　型號電壓范圍電流范圍

　　ES 015-100 - 15 V0 - 10 A

　　ES 030-50 - 30 V0 - 5 A

　　ES 075-20 - 75 V0 - 2 A

　　ES 0300-0.450 - 300 V0 - 0.45 A

　　DELTA電源特點

　　o 極低的輸出紋波和尖峰

　　o EMC超越CE要求：低發射和高抗擾度

　　o 對負載變化的出色動態響應

　　o 防止所有過載和短路情況

　　o 設計用于全功率的長壽命

　　DELTA電源功能

　　o 具有電壓和電流共享的主/從并聯和串聯操作

　　o 采用10圈電位器進行電壓和電流控制

　　o 用于實驗室或可選19“機架安裝

　　o 對流冷卻

　　DELTA電源可選項

　　· 后部電源輸出和遙感

　　后面板上的輸出端子而不是前面板上的接線柱，包括遙感。有關更多信息，請下載數據表ES150系列(參見第1-5和1-6頁)。

　　· 序

　　任意波形發生器或獨立自動化。定序器集成在以太網控制器中。有關更多信息，請下載數據表以太網接口。

　　· 提高輸出功率

　　保守的額定單元允許以相同的可靠性提供額外的輸出功率。在一些降額時，最大輸出電壓或電流可以增加大約10%。欲了解更多信息請聯系我們

　　· 19英寸機架適配器

　　機架適配器套件用于將ES150單元定位在19英寸機架中。有關更多信息，請下載數據表ES150系列(參見第1-5和1-6頁)。

　　· 安全電壓和電流設置

　　為了最大限度地提高安全性，可以僅使用螺絲刀調整CV和CC的設置，并使用塑料蓋進行保護，防止意外調整。

　　· 軟件控制和接口

　　工廠安裝的編程接口 *：

　　§ 以太網(包括音序器)

　　§ RS232

　　§ PROFIBUS

　　§ CANBUS

　　外部接口模塊：

　　§ 以太網模塊

　　§ RS232模塊

　　§ IEEE488模塊

　　§ ISO AMP模塊

　　*只有一個單元中的一個接口有空間，模擬編程連接器將被移除

　　SM 15-4000 - 15 V0 - 400 A

　　SM 30-2000 - 30 V0 - 200 A

　　SM 45-1400 - 45 V0 - 140 A

　　SM 60-1000 - 60 V0 - 100 A

　　SM 70-900 - 70 V0 - 90 A

　　SM 120-500 - 120 V0 - 50 A

　　SM 300-200 - 300 V0 - 20 A

　　SM 600-100 - 600 V0 - 10 A

　　產品特點

　　o 設計用于全功率的長壽命

　　o 對負載變化的出色動態響應

　　o 防止所有過載和短路情況

　　o EMC超越CE要求：低發射和高抗擾度

　　o 低噪音：風扇受溫度控制

　　功能

　　o 具有電壓和電流共享的主/從并聯和串聯操作

　　o 允許堆疊，不需要單元之間的空間

　　o 多個單元的高功率??系統配置

　　o 19“機架安裝或?qū)嶒?yàn)室使用(包括腳)

　　o 遙感

　　o 連鎖

　　可選項
