Elbe自1919年以來的創新工業 4.0 – 采用Elbe傳感技術 EST 的智能感應萬向軸為機器、工廠和車輛制造開辟了許多新的可能性。Elbe的核心競爭力之一 - 萬向軸 - 許多類型現在都可以作為EST的感官變體。Elbe通過集成傳感器和匹配的“核心傳感”測量鏈。
Elbe 萬向軸
用于機器和車輛的驅動技術
可在非公路上使用 |公路 |機械工程 |維修 |服務 |定制
系列： 0.100
Md 極限：250 至 35000 Nm
衍射角：可達35°
執行：
DIN，十字齒，SAE法蘭，輪轂或特殊連接
帶長度補償
無長度補償
云臺關節
接頭中間軸
滾子/或滾針軸承
系列： 0.200
扭矩：100 至 1300 Nm
衍射角：可達45°
執行：
帶長度補償，不帶鍵槽
帶鍵槽的兩側長度補償
滾針軸承
Elbe 中心萬向軸
用于機器和車輛的驅動技術
可在非公路上使用 |公路 |維修 |服務 |定制
系列： 0.300
扭矩 ： 4000 至 15000 Nm
衍射角：高達 42°
執行：
DIN，十字齒，SAE法蘭和特殊連接
帶長度補償?shù)碾p/單接頭
帶長度補償?shù)碾p接頭
滾子軸承

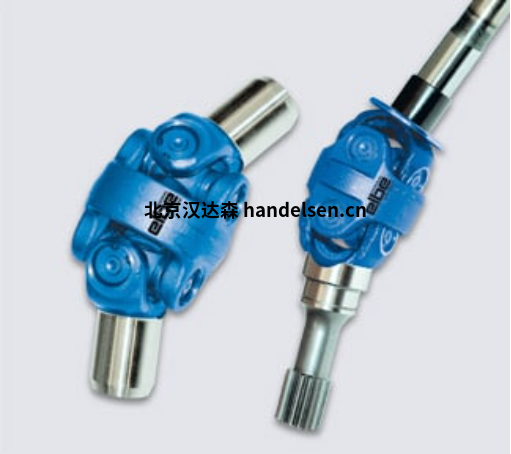

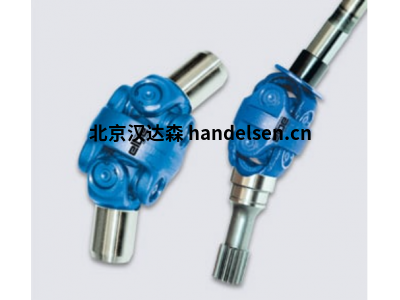

Elbe 雙萬向軸
用于機器和車輛的驅動技術
可在非公路上使用 |公路 |維修 |服務 |定制
系列： 0.400
Md 限制：1650 至 6100 Nm
衍射角：高達 55°
執行：
集線器連接
太陽輪叉軸連接
滾子/或滾針軸承
Elbe 翼形萬向軸
用于機器和車輛的驅動技術
可在非公路上使用 |公路 |維修 |服務 |定制
系列： 0.900
扭矩：2500 至 13200 Nm
衍射角：可達30°
執行：
翼形，更大的拉出面積
翼形，管式設計
翼式，短版
機翼式，關節
滾子軸承
Elbe 精密萬向節軸
用于機器和車輛的驅動技術
可在非公路上使用 |公路 |機械工程 |維修 |服務 |定制
系列： 0.600
扭矩：6 至 250 Nm
衍射角：高達 45°
速度：高達 5，000 min-1
執行：
普通孔，帶槽的孔 DIN 6885，內方形，六角套筒
快換離合器
帶長度補償
無長度補償
精密軸接頭
滾針軸承
材料：鋼
Elbe 交叉萬向節軸
用于機器和車輛的驅動技術
可在非公路上使用 |機械工程 |維修 |服務 |定制
系列： 0.700
扭矩：6 至 450 Nm
衍射角：高達 45°
速度：高達 1，000 分鐘-1
執行：
普通孔，帶槽的孔 DIN 6885，內方形，六角套筒
快換離合器
帶長度補償
無長度補償
萬向節
滾子或滾針軸承
材料：鋼、不銹鋼
Elbe 球形萬向軸
用于機器和車輛的驅動技術
可用于機械工程 |維修 |服務 |定制
系列： 0.800
扭矩：20 至 1250 Nm
衍射角：可達35°
速度：高達 500 分鐘-1
執行：
普通孔，帶槽的孔 DIN 6885，內方形，六角套筒
快換離合器
帶長度補償
無長度補償
球形接頭
滑動軸承
材料：鋼、不銹鋼
Elbe 關節十字節
用于機器和車輛的驅動技術
可在非公路上使用 |公路 |機械工程 |維修 |服務 |定制
關節十字節
可潤滑的接頭交叉
銷直徑 4 – 48 mm
免維護接頭交叉
銷直徑 4 – 48 mm
重型軸的接頭交叉
銷直徑可達 110 mm
交叉長度可達 310 mm
插入式軸和扭桿彈簧
用于機器和車輛的驅動技術
可在非公路上使用 |公路 |定制
Elbe 提供的插入式軸和扭桿彈簧的尺寸和設計如下：
長度：150 mm 至 1800 mm
直徑： Ø 15 mm 至 Ø 80 mm
配置文件：W20 x 1.25 至 W90 x 3.0，符合 DIN、SAE、NF 標準
車軸和變速箱法蘭
用于機器和車輛的驅動技術
可在非公路上使用 |公路 |機械工程 |定制
