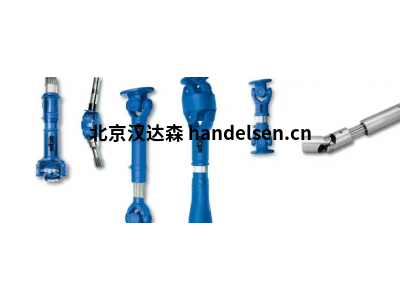

德國ELBE扭矩250NM萬向軸

Elbe產品優勢：

1、套筒型萬向節，有常用及加長伸展型，直徑范圍為58～250mm的法蘭有DIN標準，SAE制1100～1900的標準，及非標定制，允許扭矩達24，700Nm。

2、可伸展型萬向節，法蘭盤或轂盤安裝聯接。

3、單型或雙萬向節，法蘭盤或轂盤安裝聯接。

4、無伸展對接軸式，法蘭90-—250，扭矩可達24，700Nm

5、雙萬向節，帶對中的等速萬向節，扭矩達15，200Nm，偏差角達42°可與軸同時供應。

6、操縱軸的雙萬向節，轂盤聯接扭矩4700Nm，偏差角達55°。

7、操縱軸萬向節，扭矩達1300Nm，偏差角達50°。

8、滑動聯軸節。

9、叉型聯軸節。

10、翼型萬向節，尺寸有5c—9c套筒型或短型，帶伸展或非伸展型，也可***萬向節偏差角25°，扭矩達1300Nm。

Elbe產品型號展示：

Elbe0.106.100 0.106.101 0.106.102

Elbe0.106.110 0.106.111 0.106.112

Elbe0.106.130 0.106.131 0.106.132

Elbe0.106.140 0.106.141 0.106.142

Elbe0.106.200 0.106.201 0.106.202

Elbe0.106.300 0.106.301 0.106.302

Elbe0.106.400 0.106.401 0.106.402

Elbe0.107.100 0.107.101 0.107.102

Elbe0.107.110 0.107.111 0.107.112

Elbe0.107.130 0.107.131 0.107.132

Elbe0.107.140 0.107.141 0.107.142

Elbe0.107.200 0.107.201 0.107.202

Elbe0.107.300 0.107.301 0.107.302

Elbe0.107.400 0.107.401 0.107.402

Elbe0.109.100 0.109.101 0.109.102

Elbe0.109.105 0.109.110 0.109.111

Elbe0.109.112 0.109.115 0.109.130

Elbe0.109.131 0.109.132 0.109.140

Elbe0.109.141 0.109.142 0.109.145

Elbe0.109.200 0.109.201 0.109.202

Elbe0.109.205 0.109.300 0.109.301

Elbe0.109.302 0.109.400 0.109.401

德國ELBE長期生產的聯軸器產品。旗下產品遠銷國內外各個，在廣大的客戶中享有盛譽。產品有：ELBE聯軸器,ELBE傳動軸,ELBE萬向軸,ELBE萬向節,ELBE萬向聯軸器,ELBE十字接頭滑動聯軸器。

ELBE聯軸器是用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。在高速重載的動力傳動中，有些聯軸器還有緩沖、減振和提高軸系動態性能的作用。聯軸器由兩半部分組成，分別與主動軸和從動軸聯接。一般動力機大都借助于聯軸器與工作機相聯接。GERWAH聯軸器

ELBE傳動軸是由軸管、伸縮套和萬向節組成。傳動軸(DriveShaft)連接或裝配各項配件，而又可移動或轉動的圓形物體配件，一般均使用輕而抗扭性佳的合金鋼管制成。對前置引擎后輪驅動的車來說是把變速器的轉動傳到主減速器的軸，它可以是好幾節由萬向節連接。它是一個高轉速、少支承的旋轉體，因此它的動平衡是至關重要的。一般傳動軸在出廠前都要進行動平衡試驗，并在平衡機上進行了調整。

德國ELBE聯軸器、ELBE萬向聯軸器、ELBE滑動聯軸節、ELBE十字軸、ELBE傳動軸、ELBE雙萬向節、ELBE套筒型萬向節、ELBE操縱軸的雙萬向節、ELBE操縱軸萬向節、ELBE叉型聯軸節等等。

聯軸器 0.117.111.0007 S = 680 mm X = 110 mm

聯軸器 0.120.131.0001 S = 560 mm X = 45 mm

聯軸器 0.117.111.0007 S = 680 mm X = 110 mm

聯軸器 0.120.131.0001 S = 560 mm X = 45 mm

傳動軸 0.117.110.003

傳動軸 0.120.110.003

傳動軸 0.117.121.5012

聯軸器 0.148.200.0821 Flange 150 8/12 pipe 100x4mm S=2450mm n=2000upm

聯軸器 0.107.100 Smin300 型號升級為：0.107.100.0001

聯軸器 0.107.130 L=200+25 型號升級為：0.107.130.0001

聯軸器 0.106.131 L=180+20 型號升級為：0.106.131.0001

聯軸器 0.106.111 L=290+60 型號升級為：01.106.111.0001

聯軸器 0.107.101 L=300 型號升級為：0.107.101.0001

聯軸器 0.107.141 L=250

聯軸器 0.107.130 L=200+25 型號升級為：0.107.130.0001

聯軸器 0.107.141 L=250

聯軸器 0.107.100 Smin300 型號升級為：0.107.100.0001

聯軸器 0.107.130 L=200+25 型號升級為：0.107.130.0001

聯軸器 0.106.131 L=180+20 型號升級為：0.106.131.0001

聯軸器 0.106.111 L=290+60 型號升級為：01.106.111.0001

聯軸器 0.107.101 L=300 型號升級為：0.107.101.0001

聯軸器 0.107.141 L=250

聯軸器 0.107.130 L=200+25 型號升級為：0.107.130.0001

聯軸器 0.107.141 L=250

聯軸器 0.148.200.0821 Flange 150 8/12 pipe 100x4mm S=2450mm n=2000upm

傳動軸 0.117.110.003

傳動軸 0.120.110.003

傳動軸 0.117.121.5012

聯軸器 0.107.100.0001 S=300mm X =35mm

聯軸器 01 0.106.131.001 S = 180 mm X = 20 mm

聯軸器 02 0.107.131.001 S = 200 mm X = 25 mm

聯軸器 03 0.107.131.002 S = 225 mm X = 35 mm

聯軸器 04 0.107.130.001 S = 200 mm X = 25 mm

聯軸器 05 0.107.101.001 S = 300 mm X = 35 mm

聯軸器 01 0.106.131.001 S = 180 mm X = 20 mm

聯軸器 05 0.107.101.001 S = 300 mm X = 35 mm

聯軸器 04 0.107.130.001 S = 200 mm X = 25 mm

聯軸器 05 0.107.101.001 S = 300 mm X = 35 mm

聯軸器 0.107.100.0001 S=300mm X =35mm

聯軸器 01 0.106.131.001 S = 180 mm X = 20 mm

聯軸器 05 0.107.101.001 S = 300 mm X = 35 mm

聯軸器 04 0.107.130.001 S = 200 mm X = 25 mm

聯軸器 05 0.107.101.001 S = 300 mm X = 35 mm

聯軸器 01 0.106.131.001 S = 180 mm X = 20 mm

聯軸器 02 0.107.131.001 S = 200 mm X = 25 mm

聯軸器 03 0.107.131.002 S = 225 mm X = 35 mm

聯軸器 04 0.107.130.001 S = 200 mm X = 25 mm

聯軸器 05 0.107.101.001 S = 300 mm X = 35 mm

ELBE 萬向軸選型指導

1. 首先需要確定所需萬向軸的扭矩是多大，扭矩是萬向軸重要的的參數之一，一定要確定扭矩可以符合要求。

2. 其次需要確定萬向聯軸器的小長度與伸縮量，這關系到萬向軸是否可以正常連接，所以需要慎重

3. 第三需要確定萬向聯軸器的連接方式，目前ELBE萬向聯軸器的連接方式有:法蘭、軸，鍵槽等。

4. 需要提供一下萬向軸運行的轉速。

德國ELBE公司建立于1919年，長期致力于傳動軸產品的開發與制造。目前德國Elbe是多家國際企業的合作伙伴，包括普拉塞陶依爾·法拉利·ZF·卡特彼勒·利勃海爾·多納·沃爾沃·MAN等。

產品應用:

ELBE產品主要應用于鐵路機械·工程機械·交通運輸車輛·農業機械·工業制造機械等。

替代兼容性:

可以根據客戶需求來制定產品特性，工廠根據產品配套靈活性進行升級，替代，從而達到現場的使用。

   根據不同的配置，ELBE萬向節軸由叉形零件，萬向節，針或滾子軸承，花鍵長度延伸和管組成

叉形零件采用閉模鍛件制造，十字形零件采用冷壓或閉模鍛件制造。 通用傳動軸的高應力區域經過熱處理，以獲得足夠的硬度和韌性組合。隨后，聯合交叉期刊和軸承座被磨到很小的公差。

每個叉部分被鉆孔以便于針或滾柱軸承殼體的安裝。長度延伸轂用花鍵拉削生產和配合的外花鍵冷軋生產。 如果需要減小花鍵的滑動力，可以涂上高質量的塑料。

用于制造花鍵的軋制過程硬化了表面并且獲得了較高的負載能力，與銑削的花鍵相比，使齒面磨損率***

在組裝萬向接頭軸時，軸承座以及連接十字頭用卡環鎖定到位。

U型接頭根據客戶的要求進行潤滑(例如使用高溫潤滑脂，長壽命潤滑脂或低溫潤滑脂)。

有三種可以維護U型軸承：

中央潤滑：

潤滑脂乳頭位于關節十字架內。軸承外殼通過潤滑油通道供應潤滑脂。

外部潤滑：

油嘴安裝在其中一個軸承座的外部，油脂通過潤滑油通道分配。

免維護：

在相應的應用條件下和/或使用優化的密封系統，可以省去潤滑。

良好的密封系統可以提供的防污垢和防潮保護，從而可以在存在泥土，灰塵，沙和水的惡劣環境條件下使用。此外，由于防止了軸承殼體的油脂泄漏，所以環境也將得到保護。

1、平行偏差：當兩軸聯接時，兩軸徑向間的偏差量。

2、角度偏差：當兩軸聯結時，兩軸的偏差角度。

3、軸向偏差：當兩軸聯聯結時，兩軸在軸方向所產生的位移量。

4、聯軸器轉矩：當一作用力驅動一軸轉動時，引作用力與軸半徑相乘即為轉矩（力*力臂）。抗扭剛度：當物體承受扭力作用時，在其圓周上一事實上會產生扭曲變形，而有關此變形量大小的特性則自然保護區為抗扭剛度，抗扭剛度大表示變形量小，反之抗扭剛度小，則表示變形量大。

  聯軸器種類繁多，按照被連接兩軸的相對位置和位置的變動情況，可以分為：①固定式聯軸器。主要用于兩軸要求嚴格對中并在工作中不發生相對位移的地方，結構一般較簡單，容易制造，且兩軸瞬時轉速相同，主要有凸緣聯軸器、套筒聯軸器、夾殼聯軸器等。②可移式聯軸器。主要用于兩軸有偏斜或在工作中有相對位移的地方，根據補償位移的又可分為剛性可移式聯軸器和彈性可移式聯軸器。剛性可移式聯軸器利用聯軸器工作零件間構成的動連接具有某一方向或幾個方向的活動度來補償，如牙嵌聯軸器。

ELBE扭矩250NM萬向軸
