ELBE 0.800系列技術參數介紹

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

 　　ELBE 0.800系列球窩關節和軸由滑動軸承支撐，只能在低速下使用，

　　允許的最大速度取決于偏轉角度和負載，但不應超過500 rpm。與萬向節不同，球窩關節不能承受軸向應力。

　　為確保無故障運行，接頭必須始終充分潤滑。 這也可以通過使用油脂或油填充的波紋管來完成。

　　通用技術數據

　　ELBE 0.800系列：

　　最大傾斜角度：35°

　　扭矩范圍：高達1370 Nm

　　材料：11SMnPb 30 k

　　材料編號：1.0718

　　特殊材料：X 17 CrNi 16-2

　　材料編號：1.4057(耐腐蝕和耐酸)

　　有關更多詳細信息，請參閱后面的數據表。

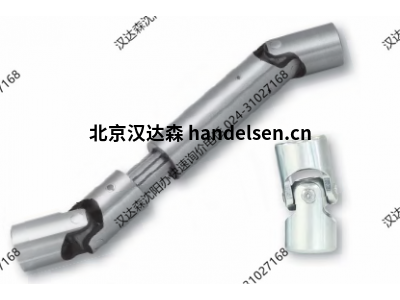

　　球窩萬向軸 帶長度補償，標準孔徑

　　球窩萬向軸，標準孔徑

　　漢達森ELBE 0.820.100扭矩20NM軸徑10mm

　　漢達森ELBE 0.824.100扭矩50NM軸徑12mm

　　漢達森ELBE 0.828.100扭矩60NM軸徑14mm

　　漢達森ELBE 0.832.100扭矩120NM軸徑16mm

　　漢達森ELBE 0.836.100扭矩160NM軸徑18mm

　　漢達森ELBE 0.840.100扭矩200NM軸徑20mm

　　漢達森ELBE 0.845.100扭矩200NM軸徑22mm

　　漢達森ELBE 0.850.100扭矩290NM軸徑25mm

　　漢達森ELBE 0.855.100扭矩440NM軸徑30mm

　　漢達森ELBE 0.860.100扭矩520NM軸徑35mm

　　漢達森ELBE 0.865.100扭矩520NM軸徑40mm

　　漢達森ELBE 0.870.100扭矩700NM軸徑45mm

　　漢達森ELBE 0.880.100扭矩820NM軸徑50mm

　　漢達森ELBE 0.890.100扭矩930NM軸徑60mm

　　漢達森ELBE0.896.100扭矩1060NM軸徑70mm

　　球窩萬向軸 帶長度補償，帶鍵槽 DIN 6885

　　漢達森ELBE 0.820.103扭矩1250NM軸徑10mm

　　漢達森ELBE 0.824.103扭矩30NM軸徑12mm

　　漢達森ELBE 0.828.103扭矩50NM軸徑14mm

　　漢達森ELBE 0.832.103扭矩60NM軸徑16mm

　　漢達森ELBE 0.836.103扭矩120NM軸徑18mm

　　漢達森ELBE 0.840.103扭矩160NM軸徑20mm

　　漢達森ELBE 0.845.103扭矩200NM軸徑22mm

　　漢達森ELBE 0.850.103扭矩290NM軸徑25mm

　　漢達森ELBE 0.855.103扭矩440NM軸徑30mm

　　漢達森ELBE 0.860.103扭矩520NM軸徑35mm

　　漢達森ELBE 0.865.103扭矩700NM軸徑40mm

　　漢達森ELBE 0.870.103扭矩820NM軸徑45mm

　　漢達森ELBE 0.880.103扭矩930NM軸徑50mm

　　漢達森ELBE 0.890.103扭矩1060NM軸徑60mm

　　漢達森ELBE 0.896.103扭矩1250NM軸徑70mm

　　球窩萬向軸 帶長度補償，內方

　　漢達森ELBE 0.820.104化工儀器扭矩20NM軸徑32mm

　　漢達森ELBE 0.824.104扭矩30NM軸徑40mm

　　漢達森ELBE 0.828.104扭矩50NM軸徑_mm

　　漢達森ELBE 0.832.104扭矩60NM軸徑_mm

　　漢達森ELBE 0.836.104扭矩120NM軸徑_mm

　　漢達森ELBE 0.840.104扭矩160NM軸徑_mm

　　漢達森ELBE 0.845.104扭矩200NM軸徑_mm

　　漢達森ELBE 0.850.104扭矩290NM軸徑_mm

　　漢達森ELBE 0.855.104扭矩440NM軸徑_mm

　　漢達森ELBE 0.860.104扭矩520NM軸徑_mm

　　漢達森ELBE 0.865.104扭矩700NM軸徑_mm

　　漢達森ELBE 0.870.104扭矩820NM軸徑_mm

　　漢達森ELBE 0.880.104扭矩930NM軸徑_mm

　　漢達森ELBE 0.890.104扭矩1060NM軸徑_mm

　　漢達森ELBE 0.896.104扭矩1250NM軸徑_mm

　　球窩萬向軸 標準鉆孔

　　漢達森ELBE 0.820.300扭矩20NM軸徑10mm

　　漢達森ELBE 0.824.300扭矩30NM軸徑12mm

　　漢達森ELBE 0.828.300扭矩50NM軸徑14mm

　　漢達森ELBE 0.832.300扭矩60NM軸徑16mm

　　漢達森ELBE 0.836.300扭矩120NM軸徑18mm

　　漢達森ELBE 0.840.300扭矩160NM軸徑20mm

　　漢達森ELBE 0.845.300扭矩200NM軸徑22mm

　　漢達森ELBE 0.850.300扭矩290NM軸徑25mm

　　漢達森ELBE 0.855.300扭矩440NM軸徑30mm

　　漢達森ELBE 0.860.300扭矩520NM軸徑35mm

　　漢達森ELBE 0.865.300扭矩700NM軸徑40mm

　　漢達森ELBE 0.870.300扭矩820NM軸徑45mm

　　漢達森ELBE 0.880.300扭矩930NM軸徑50mm

　　漢達森ELBE 0.890.300扭矩1060NM軸徑60mm

　　漢達森ELBE 0.896.300扭矩1250NM軸徑70mm

　　漢達森ELBE 0.897.300扭矩1370NM軸徑75mm

　　球窩萬向軸 雙重，孔徑帶鍵槽DIN 6885

　　漢達森ELBE 0.820.303扭矩20NM軸徑10mm

　　漢達森ELBE 0.824.303扭矩30NM軸徑12mm

　　漢達森ELBE 0.828.303扭矩50NM軸徑14mm

　　漢達森ELBE 0.832.303扭矩60NM軸徑16mm

　　漢達森ELBE 0.836.303扭矩120NM軸徑18mm

　　漢達森ELBE 0.840.303扭矩160NM軸徑20mm

　　漢達森ELBE 0.845.303扭矩200NM軸徑22mm

　　漢達森ELBE 0.850.303扭矩290NM軸徑25mm

　　漢達森ELBE 0.855.303扭矩440NM軸徑30mm

　　漢達森ELBE 0.860.303扭矩520NM軸徑35mm

　　漢達森ELBE 0.865.303扭矩700NM軸徑40mm

　　漢達森ELBE 0.870.303扭矩820NM軸徑45mm

　　漢達森ELBE 0.880.303扭矩930NM軸徑50mm

　　漢達森ELBE 0.890.303扭矩1060NM軸徑60mm

　　漢達森ELBE 0.896.303扭矩1250NM軸徑70mm

　　漢達森ELBE 0.897.303扭矩1370NM軸徑75mm

　　球窩萬向軸 雙， 內方

　　漢達森ELBE 0.820.304扭矩20NM軸徑_mm

　　漢達森ELBE 0.824.304扭矩30NM軸徑_mm

　　漢達森ELBE 0.828.304扭矩50NM軸徑_mm

　　漢達森ELBE 0.832.304扭矩60NM軸徑_mm

　　漢達森ELBE 0.836.304扭矩120NM軸徑_mm

　　漢達森ELBE 0.840.304扭矩160NM軸徑_mm

　　漢達森ELBE 0.845.304扭矩200NM軸徑_mm

　　漢達森ELBE 0.850.304扭矩290NM軸徑_mm

　　漢達森ELBE 0.855.304扭矩440NM軸徑_mm

　　漢達森ELBE 0.860.304扭矩520NM軸徑_mm

　　漢達森ELBE 0.865.304扭矩700NM軸徑_mm

　　漢達森ELBE 0.870.304扭矩820NM軸徑_mm

　　漢達森ELBE 0.880.304扭矩930NM軸徑_mm

　　漢達森ELBE 0.890.304扭矩1060NM軸徑_mm

　　漢達森ELBE 0.896.304扭矩1250NM軸徑_mm

　　漢達森ELBE 0.897.304扭矩1370NM軸徑_mm

　　球窩萬向軸 單，標準鉆孔

　　漢達森ELBE0.813.400扭矩6NM軸徑6mm

　　漢達森ELBE0.816.400扭矩8NM軸徑8mm

　　漢達森ELBE0.820.400扭矩20NM軸徑10mm

　　漢達森ELBE0.824.400扭矩30NM軸徑12mm

　　漢達森ELBE0.828.400扭矩50NM軸徑14mm

　　漢達森ELBE0.832.400扭矩60NM軸徑16mm

　　漢達森ELBE0.836.400扭矩120NM軸徑18mm

　　漢達森ELBE0.840.400扭矩160NM軸徑20mm

　　漢達森ELBE0.845.400扭矩200NM軸徑22mm

　　漢達森ELBE0.850.400扭矩290NM軸徑25mm

　　漢達森ELBE0.855.400扭矩440NM軸徑30mm

　　漢達森ELBE0.860.400扭矩520NM軸徑35mm

　　漢達森ELBE0.865.400扭矩700NM軸徑40mm

　　漢達森ELBE0.870.400扭矩820NM軸徑45mm

　　漢達森ELBE0.880.400扭矩930NM軸徑50mm

　　漢達森ELBE0.890.400扭矩1060NM軸徑60mm

　　漢達森ELBE0.896.400扭矩1250NM軸徑70mm

　　漢達森ELBE0.897.400扭矩1370NM軸徑75mm

　　球窩萬向軸 單，孔徑帶鍵槽DIN 6885

　　漢達森ELBE0.820.403扭矩20NM軸徑10mm

　　漢達森ELBE0.824.403扭矩30NM軸徑12mm

　　漢達森ELBE0.828.403扭矩50NM軸徑14mm

　　漢達森ELBE0.832.403扭矩60NM軸徑16mm

　　漢達森ELBE0.836.403扭矩120NM軸徑18mm

　　漢達森ELBE0.840.403扭矩160NM軸徑20mm

　　漢達森ELBE0.845.403扭矩200NM軸徑22mm

　　漢達森ELBE0.850.403扭矩290NM軸徑25mm

　　漢達森ELBE0.855.403扭矩440NM軸徑30mm

　　漢達森ELBE0.860.403扭矩520NM軸徑35mm

　　漢達森ELBE0.865.403扭矩700NM軸徑40mm

　　漢達森ELBE0.870.403扭矩820NM軸徑45mm

　　漢達森ELBE0.880.403扭矩930NM軸徑50mm

　　漢達森ELBE0.890.403扭矩1060NM軸徑60mm

　　漢達森ELBE0.896.403扭矩1250NM軸徑70mm

　　漢達森ELBE0.897.403扭矩1370NM軸徑75mm

　　球窩萬向軸 單 內方

　　漢達森ELBE0.820.404扭矩20NM軸徑10mm

　　漢達森ELBE0.824.404扭矩30NM軸徑12mm

　　漢達森ELBE0.828.404扭矩50NM軸徑14mm

　　漢達森ELBE0.832.404扭矩60NM軸徑16mm

　　漢達森ELBE0.836.404扭矩120NM軸徑18mm

　　漢達森ELBE0.840.404扭矩160NM軸徑20mm

　　漢達森ELBE0.845.404扭矩200NM軸徑22mm

　　漢達森ELBE0.850.404扭矩290NM軸徑25mm

　　漢達森ELBE0.855.404扭矩440NM軸徑30mm

　　漢達森ELBE0.860.404扭矩520NM軸徑35mm

　　漢達森ELBE0.865.404扭矩700NM軸徑40mm

　　漢達森ELBE0.870.404扭矩820NM軸徑45mm

　　漢達森ELBE0.880.404扭矩930NM軸徑50mm

　　漢達森ELBE0.890.404扭矩1060NM軸徑60mm

　　漢達森ELBE0.896.404扭矩1250NM軸徑70mm

　　漢達森ELBE0.897.404扭矩499NM軸徑89mm

　　ELBE萬向軸

　　德國ELBE公司建立于1919年，長期致力于傳動軸產品的開發與制造。目前德國Elbe是多家國際知名企業的合作伙伴，包括普拉塞陶依爾•法拉利•ZF•卡特彼勒•利勃海爾•多納•沃爾沃•MAN等。

　　ELBE主要產品：

　　萬向聯軸器：ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列

　　精密萬向軸：ELBE 0.600系列

　　十字萬向軸：ELBE 0.700系列

　　球窩萬向軸：ELBE 0.800系列

　　產品應用:

　　ELBE產品主要應用于鐵路機械•工程機械•交通運輸車輛•農業機械•工業制造機械等。

　　替代兼容性:

　　可以根據客戶需求來制定產品特性，工廠根據產品配套靈活性進行升級，替代，從而達到現場的完美使用。
