德國ELBE 0D663D100參數介紹

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

 　　德國ELBE 0D663D100參數介紹

　　當確保高速(高達5000 rpm)的精確動力傳輸時，請使用符合DIN 808標準的精密滾針軸承接頭和軸。

　　硬化和研磨的彈性體軸頸位于密封的滾針軸承襯套中

　　由于采用高質量的特種滾子軸承潤滑脂進久潤滑，所以接頭完全免維護，因此好用于機械工程領域

　　與滑動軸承支撐接頭相比，相當大的優勢是在給定的偏轉角度下具有極高的效率。

　　有關使用滾針軸承精密接頭和軸的更多信息，請參見技術附件第8章的“使用說明”。

　　還提供了表面細化過程的信息。

　　生產系列一般技術數據0.600：

　　最大。 偏轉角度：45°

　　扭矩范圍：高達250 Nm

　　有關更多詳細信息，請參閱

　　數據表如下。

　　ELBE 0.600系列：

　　Md Max：6到250 Nm

　　最大偏轉角度45°

　　加速到5.000轉

　　ELBE 0.600特點：

　　標準孔，DIN 6885型內孔，內六角孔

　　快速連接

　　長度補償可選

　　精密萬向接頭

　　滾針軸承

　　材料：鋼

　　云推廣型號處理：

　　精密萬向軸，標準孔

　　德國ELBE 0D616D100扭矩6NM軸徑10mm

　　德國ELBE 0D620D100扭矩15NM軸徑12mm

　　德國ELBE 0D625D100扭矩20NM軸徑16mm

　　德國ELBE 0D632D100扭矩40NM軸徑20mm

　　德國ELBE 0D640D100扭矩80NM軸徑25mm

　　德國ELBE0D650D100扭矩120NM軸徑32mm

　　德國ELBE 0D663D100扭矩250NM軸徑40mm

　　精密萬向軸，標準孔帶鍵槽DIN 6885

　　德國ELBE 0D616D103扭矩6NM軸徑10mm

　　德國ELBE 0D620D103扭矩15NM軸徑12mm

　　德國ELBE 0D625D103扭矩20NM軸徑16mm

　　德國ELBE 0D632D103扭矩40NM軸徑20mm

　　德國ELBE 0D640D103扭矩80NM軸徑25mm

　　德國ELBE 0D650D103扭矩120NM軸徑32mm

　　德國ELBE 0D663D103扭矩250NM軸徑40mm

　　精密萬向軸，內方

　　德國ELBE 0D616D104扭矩250NM軸徑——

　　德國ELBE 0D620D104扭矩15NM軸徑——

　　德國ELBE 0D625D104扭矩20NM軸徑——

　　德國ELBE 0D632D104扭矩40NM軸徑——

　　德國ELBE 0D640D104扭矩80NM軸徑——

　　德國ELBE 0D650D104扭矩120NM軸徑———

　　德國ELBE 0D663D104扭矩250NM軸徑——

　　雙DIN 808，滾針軸承版本

　　精密萬向軸，標準孔

　　德國ELBE0D616D300扭矩6NM軸徑10mm

　　德國ELBE0D620D300扭矩15NM軸徑12mm

　　德國ELBE0D625D300扭矩20NM軸徑16mm

　　德國ELBE0D632D300扭矩40NM軸徑20mm

　　德國ELBE0D640D300扭矩80NM軸徑25mm

　　德國ELBE0D650D300扭矩120NM軸徑32mm

　　德國ELBE0D663D300扭矩250NM軸徑40mm

　　精密萬向軸，標準孔帶鍵槽DIN 6885

　　德國ELBE0D616D303扭扭矩6NM軸徑10mm

　　德國ELBE0D620D303扭扭矩15NM軸徑12mm

　　德國ELBE0D625D303扭扭矩20NM軸徑16mm

　　德國ELBE0D632D303扭扭矩40NM軸徑20mm

　　德國ELBE0D640D303扭扭矩80NM軸徑25mm

　　德國ELBE0D650D303扭扭矩120NM軸徑32mm

　　德國ELBE0D663D303扭扭矩250NM軸徑40mm

　　精密萬向軸，內方

　　德國ELBE0D616D304扭矩6NM軸徑——

　　德國ELBE0D620D304扭矩15NM軸徑——

　　德國ELBE0D625D304扭矩20NM軸徑——

　　德國ELBE0D632D304扭矩40NM軸徑——

　　德國ELBE0D640D304扭矩80NM軸徑————

　　德國ELBE0D650D304扭矩120NM軸徑——

　　德國ELBE0D663D304矩250NM軸徑——

　　單DIN 808，滾針軸承版本

　　精密萬向軸，標準孔

　　德國ELBE 0D616D400扭矩6NM軸徑10mm

　　德國ELBE 0D620D400扭矩15NM軸徑12mm

　　德國ELBE 0D625D400扭矩20NM軸徑16mm

　　德國ELBE 0D632D400扭矩40NM軸徑20mm

　　德國ELBE 0D640D400扭矩80NM軸徑25mm

　　德國ELBE 0D650D400扭矩120NM軸徑32mm

　　德國ELBE 0D663D400扭矩250NM軸徑40mm

　　精密萬向軸，標準孔帶鍵槽DIN 6885

　　德國ELBE 0D616D403扭矩6NM軸徑8mm

　　德國ELBE 0D620D403扭矩15NM軸徑10mm

　　德國ELBE 0D625D403扭矩20NM軸徑14mm

　　德國ELBE 0D632D403扭矩40NM軸徑16mm

　　德國ELBE 0D640D403扭矩80NM軸徑20mm

　　德國ELBE 0D650D403扭矩120NM軸徑25mm

　　德國ELBE 0D663D403扭矩250NM軸徑30mm

　　精密萬向軸，內方

　　德國ELBE 0D616D404扭矩6NM軸徑——

　　德國ELBE 0D620D404扭矩15NM軸徑——

　　德國ELBE 0D625D404扭矩20NM軸徑——

　　德國ELBE 0D632D404扭矩40NM軸徑——

　　德國ELBE 0D640D404扭矩80NM軸徑——

　　德國ELBE 0D650D404扭矩120NM軸徑——

　　德國ELBE 0D663D404扭矩250NM軸徑——

　　單DIN 808、短版、滾針軸承版本

　　精密萬向軸，標準孔

　　德國ELBE 0D616D410扭矩6NM軸徑8mm

　　德國ELBE 0D620D410扭矩15NM軸徑10mm

　　德國ELBE 0D625D410扭矩20NM軸徑14mm

　　德國ELBE 0D632D410扭矩40NM軸徑16mm

　　德國ELBE 0D640D410扭矩80NM軸徑20mm

　　德國ELBE 0D650D410扭矩120NM軸徑25mm

　　德國ELBE 0D663D410扭矩250NM軸徑30mm

　　精密萬向軸，標準孔帶鍵槽DIN 6885

　　德國ELBE 0D616D413扭矩6NM軸徑8mm

　　德國ELBE 0D620D413扭矩15NM軸徑10mm

　　德國ELBE 0D625D413扭矩20NM軸徑14mm

　　德國ELBE 0D632D413扭矩40NM軸徑16mm

　　德國ELBE 0D640D413扭矩80NM軸徑20mm

　　德國ELBE 0D60D413扭矩120NM軸徑25mm

　　德國ELBE 0D663D413扭矩250NM軸徑30mm

　　精密萬向軸，內方

　　德國ELBE 0D616D414扭矩6NM軸徑——

　　德國ELBE 0D620D414扭矩15NM軸徑——

　　德國ELBE 0D625D414扭矩20NM軸徑——

　　德國ELBE 0D632D414扭矩40NM軸徑——

　　德國ELBE 0D640D414扭矩80NM軸徑——

　　德國ELBE 0D650D414扭矩120NM軸徑——

　　德國ELBE 0D663D414扭矩250NM軸徑——

　　單，帶快換接頭，DIN808，滾針軸承版本

　　精密萬向接頭，帶有快速連接裝置，帶鍵槽

　　德國ELBE 0D616D423扭矩6NM軸徑8mm

　　德國ELBE 0D620D423扭矩15NM軸徑10mm

　　德國ELBE 0D625D423扭矩20NM軸徑14mm

　　德國ELBE 0D632D423扭矩40NM軸徑16mm

　　德國ELBE 0D640D423扭矩80NM軸徑20mm

　　德國ELBE 0D650D423扭矩120NM軸徑25mm

　　德國ELBE 0D663D423扭矩250NM軸徑30mm

　　精密萬向節，快速連接，內六角

　　德國ELBE 0D616D426扭矩6NM軸徑——

　　德國ELBE 0D620D426扭矩15NM軸徑——

　　德國ELBE 0D625D426扭矩20NM軸徑——

　　德國ELBE 0D632D426扭矩40NM軸徑——

　　德國ELBE 0D640D426扭矩80NM軸徑——

　　德國ELBE 0D650D426扭矩120NM軸徑——

　　德國ELBE 0D663D426扭矩250NM軸徑——

　　德國ELBE 0D625D427扭矩20NM軸徑——

　　德國ELBE 0D663D427扭矩250NM軸徑——

　　德國ELBE 0D663D427扭矩250NM軸徑——

　　ELBE 0.600系列型號

　　滾針軸承的版本，帶長度補償

　　精密萬向軸，標準孔

　　漢達森ELBE 0.616.100扭矩6NM軸徑10mm

　　漢達森ELBE 0.620.100扭矩15NM軸徑12mm

　　漢達森ELBE 0.625.100扭矩20NM軸徑16mm

　　漢達森ELBE 0.632.100扭矩40NM軸徑20mm

　　漢達森ELBE 0.640.100扭矩80NM軸徑25mm

　　漢達森ELBE0.650.100扭矩120NM軸徑32mm

　　漢達森ELBE 0.663.100扭矩250NM軸徑40mm

　　精密萬向軸，標準孔帶鍵槽DIN 6885

　　漢達森ELBE 0.616.103扭矩6NM軸徑10mm

　　漢達森ELBE 0.620.103扭矩15NM軸徑12mm

　　漢達森ELBE 0.625.103扭矩20NM軸徑16mm

　　漢達森ELBE 0.632.103扭矩40NM軸徑20mm

　　漢達森ELBE 0.640.103扭矩80NM軸徑25mm

　　漢達森ELBE 0.650.103扭矩120NM軸徑32mm

　　漢達森ELBE 0.663.103扭矩250NM軸徑40mm

　　精密萬向軸，內方

　　漢達森ELBE 0.616.104扭矩250NM軸徑——

　　漢達森ELBE 0.620.104扭矩15NM軸徑——

　　漢達森ELBE 0.625.104扭矩20NM軸徑——

　　漢達森ELBE 0.632.104扭矩40NM軸徑——

　　漢達森ELBE 0.640.104扭矩80NM軸徑——

　　漢達森ELBE 0.650.104扭矩120NM軸徑———

　　漢達森ELBE 0.663.104扭矩250NM軸徑——

　　雙DIN 808，滾針軸承版本

　　精密萬向軸，標準孔

　　漢達森ELBE0.616.300扭矩6NM軸徑10mm

　　漢達森ELBE0.620.300扭矩15NM軸徑12mm

　　漢達森ELBE0.625.300扭矩20NM軸徑16mm

　　漢達森ELBE0.632.300扭矩40NM軸徑20mm

　　漢達森ELBE0.640.300扭矩80NM軸徑25mm

　　漢達森ELBE0.650.300扭矩120NM軸徑32mm

　　漢達森ELBE0.663.300扭矩250NM軸徑40mm

　　精密萬向軸，標準孔帶鍵槽DIN 6885

　　漢達森ELBE0.616.303扭扭矩6NM軸徑10mm

　　漢達森ELBE0.620.303扭扭矩15NM軸徑12mm

　　漢達森ELBE0.625.303扭扭矩20NM軸徑16mm

　　漢達森ELBE0.632.303扭扭矩40NM軸徑20mm

　　漢達森ELBE0.640.303扭扭矩80NM軸徑25mm

　　漢達森ELBE0.650.303扭扭矩120NM軸徑32mm

　　漢達森ELBE0.663.303扭扭矩250NM軸徑40mm

　　精密萬向軸，內方

　　漢達森ELBE0.616.304扭矩6NM軸徑——

　　漢達森ELBE0.620.304扭矩15NM軸徑——

　　漢達森ELBE0.625.304扭矩20NM軸徑——

　　漢達森ELBE0.632.304扭矩40NM軸徑——

　　漢達森ELBE0.640.304扭矩80NM軸徑————

　　漢達森ELBE0.650.304扭矩120NM軸徑——

　　漢達森ELBE0.663.304矩250NM軸徑——

　　單DIN 808，滾針軸承版本

　　精密萬向軸，標準孔

　　漢達森ELBE 0.616.400扭矩6NM軸徑10mm

　　漢達森ELBE 0.620.400扭矩15NM軸徑12mm

　　漢達森ELBE 0.625.400扭矩20NM軸徑16mm

　　漢達森ELBE 0.632.400扭矩40NM軸徑20mm

　　漢達森ELBE 0.640.400扭矩80NM軸徑25mm

　　漢達森ELBE 0.650.400扭矩120NM軸徑32mm

　　漢達森ELBE 0.663.400扭矩250NM軸徑40mm

　　精密萬向軸，標準孔帶鍵槽DIN 6885

　　漢達森ELBE 0.616.403扭矩6NM軸徑8mm

　　漢達森ELBE 0.620.403扭矩15NM軸徑10mm

　　漢達森ELBE 0.625.403扭矩20NM軸徑14mm

　　漢達森ELBE 0.632.403扭矩40NM軸徑16mm

　　漢達森ELBE 0.640.403扭矩80NM軸徑20mm

　　漢達森ELBE 0.650.403扭矩120NM軸徑25mm

　　漢達森ELBE 0.663.403扭矩250NM軸徑30mm

　　精密萬向軸，內方

　　漢達森ELBE 0.616.404扭矩6NM軸徑——

　　漢達森ELBE 0.620.404扭矩15NM軸徑——

　　漢達森ELBE 0.625.404扭矩20NM軸徑——

　　漢達森ELBE 0.632.404扭矩40NM軸徑——

　　漢達森ELBE 0.640.404扭矩80NM軸徑——

　　漢達森ELBE 0.650.404扭矩120NM軸徑——

　　漢達森ELBE 0.663.404扭矩250NM軸徑——

　　單DIN 808、短版、滾針軸承版本

　　精密萬向軸，標準孔

　　漢達森ELBE 0.616.410扭矩6NM軸徑8mm

　　漢達森ELBE 0.620.410扭矩15NM軸徑10mm

　　漢達森ELBE 0.625.410扭矩20NM軸徑14mm

　　漢達森ELBE 0.632.410扭矩40NM軸徑16mm

　　漢達森ELBE 0.640.410扭矩80NM軸徑20mm

　　漢達森ELBE 0.650.410扭矩120NM軸徑25mm

　　漢達森ELBE 0.663.410扭矩250NM軸徑30mm

　　精密萬向軸，標準孔帶鍵槽DIN 6885

　　漢達森ELBE 0.616.413扭矩6NM軸徑8mm

　　漢達森ELBE 0.620.413扭矩15NM軸徑10mm

　　漢達森ELBE 0.625.413扭矩20NM軸徑14mm

　　漢達森ELBE 0.632.413扭矩40NM軸徑16mm

　　漢達森ELBE 0.640.413扭矩80NM軸徑20mm

　　漢達森ELBE 0.60.413扭矩120NM軸徑25mm

　　漢達森ELBE 0.663.413扭矩250NM軸徑30mm

　　精密萬向軸，內方

　　漢達森ELBE 0.616.414扭矩6NM軸徑——

　　漢達森ELBE 0.620.414扭矩15NM軸徑——

　　漢達森ELBE 0.625.414扭矩20NM軸徑——

　　漢達森ELBE 0.632.414扭矩40NM軸徑——

　　漢達森ELBE 0.640.414扭矩80NM軸徑——

　　漢達森ELBE 0.650.414扭矩120NM軸徑——

　　漢達森ELBE 0.663.414扭矩250NM軸徑——

　　單，帶快換接頭，DIN808，滾針軸承版本

　　精密萬向接頭，帶有快速連接裝置，帶鍵槽

　　漢達森ELBE 0.616.423扭矩6NM軸徑8mm

　　漢達森ELBE 0.620.423扭矩15NM軸徑10mm

　　漢達森ELBE 0.625.423扭矩20NM軸徑14mm

　　漢達森ELBE 0.632.423扭矩40NM軸徑16mm

　　漢達森ELBE 0.640.423扭矩80NM軸徑20mm

　　漢達森ELBE 0.650.423扭矩120NM軸徑25mm

　　漢達森ELBE 0.663.423扭矩250NM軸徑30mm

　　精密萬向節，快速連接，內六角

　　漢達森ELBE 0.616.426扭矩6NM軸徑——

　　漢達森ELBE 0.620.426扭矩15NM軸徑——

　　漢達森ELBE 0.625.426扭矩20NM軸徑——

　　漢達森ELBE 0.632.426扭矩40NM軸徑——

　　漢達森ELBE 0.640.426扭矩80NM軸徑——

　　漢達森ELBE 0.650.426扭矩120NM軸徑——

　　漢達森ELBE 0.663.426扭矩250NM軸徑——

　　漢達森ELBE 0.625.427扭矩20NM軸徑——

　　漢達森ELBE 0.663.427扭矩250NM軸徑——

　　漢達森ELBE 0.663.427扭矩250NM軸徑——

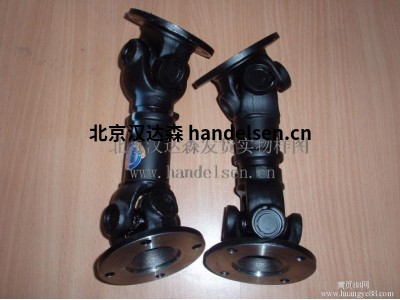

　　ELBE萬向軸

　　德國ELBE公司建立于1919年，長期致力于傳動軸產品的開發與制造。目前德國Elbe是多家國際知名企業的合作伙伴，包括普拉塞陶依爾•法拉利•ZF•卡特彼勒•利勃海爾•多納•沃爾沃•MAN等。

　　ELBE主要產品：

　　萬向聯軸器：ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列

　　精密萬向軸：ELBE 0.600系列

　　十字萬向軸：ELBE 0.700系列

　　球窩萬向軸：ELBE 0.800系列

　　產品應用:

　　ELBE產品主要應用于鐵路機械•工程機械•交通運輸車輛•農業機械•工業制造機械等。

　　替代兼容性:

　　可以根據客戶需求來制定產品特性，工廠根據產品配套靈活性進行升級，替代，從而達到現場的完美使用。

　　系列：0.700

　　最大Md：6到450 Nm

　　最大偏轉角度45°

　　加速到1.000轉

　　特點：

　　標準孔，DIN 6885型內孔，內六角孔

　　快速連接

　　長度補償可選

　　精密萬向接頭

　　滑動軸承

　　材料：鋼、不銹鋼

　　系列：0.800

　　Md Max：20到1.250 Nm

　　最大偏轉角度35°

　　加速到500轉

　　特點：

　　標準孔，DIN 6885型內孔，內六角孔

　　長度補償可選

　　球和插座接頭

　　滑動軸承

　　材料：鋼、不銹鋼
