HEIDENHAIN產品全部型號介紹

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

 　　漢達森與眾不同：9年工業領域備件與技術經驗，對接工廠的技術支持團隊，世界500強企業選定備件供應商，源頭直供鏈接工廠與終端，兩千優勢工業品牌，權威供應安全保障

　　HEIDENHAIN角度編碼器、HEIDENHAIN長度計、HEIDENHAIN光柵尺，漢達森優勢提供!

　　海德漢(HEIDENHAIN)公司光柵尺或編碼器的核心是測量基準，通常是0.25um到10um先款的光柵尺;這些高精度的光柵尺采用海德漢公司發明的光刻工藝生產，它是編碼器功能和精度的決定性因素。光柵是有一系列等間距排列的刻線和狹縫組成，其間距誤差極小，刻線邊緣蒸汽清晰。這些光柵尺能抵抗機械和化學以及震動和沖擊的影響，所有光柵尺都具有可定義的溫度特性。

　　正弦波輸出(也稱sin/cos)/弦波的峰-峰值是1V=1Vpp/電壓輸出型;弦波的峰-峰值是12uA=12uApp/電流輸出型。

　　封閉式直線光柵尺：

　　精度可達±2um

　　測量步距可達0.005um

　　測量長度可達30m

　　安裝簡單、快捷

　　安裝公差大

　　能承受大加速度載荷

　　抗污染能力強

　　絕對式光柵尺

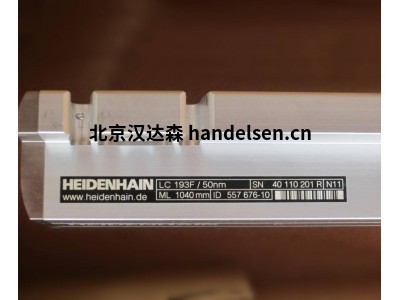

　　LC183 LC193F/M

　　測量基準：DIADUR玻璃光柵尺

　　增量信號：LC183可選 信號周期20um

　　絕對位置值：EnDat 2.2 Fanuc Mitsubishi

　　精度等級±5um，±3um

　　推薦測量步距：0.05-0.005um

　　測量長度ML：140-4240mm(±3um時3040mm)

　　增量式光柵尺

　　LF183

　　DIADUR 鋼帶相位光柵尺

　　增量信號：～1VPP 正弦波輸出(也稱sin/cos)/弦波的峰-峰值是1V=1Vpp/電壓輸出型

　　信號周期：4um

　　精度等級：±3um ±2um

　　推薦測量步距：1-0.1um

　　測量長度：140-3040mm

　　參考點： 一個或 距離編碼;LS6** C;距離編碼

　　LS177/LS187

　　DIADUR 玻璃光柵尺

　　增量信號：

　　LS 187 ～1VPP正弦波輸出(也稱sin/cos)/波的峰-峰值是1V=1Vpp/電壓輸出型

　　LS 177 方波信號

　　信號周期：

　　LS 187:20um

　　LS 177: 4um /20 um

　　精度等級：±5um ±3um

　　推薦測量步距：1-0.1um

　　測量長度：140-3040mm

　　參考點： 一個或 距離編碼;LS6** C;距離編碼

　　LS628C/LS688C

　　DIADUR 玻璃光柵尺

　　增量信號：

　　LS 688C ～1VPP正弦波輸出(也稱sin/cos)/弦波的峰-峰值是1V=1Vpp/電壓輸出型

　　LS 628C 方波信號

　　信號周期：

　　LS 628C / LS 688C:20um

　　精度等級：±10um

　　推薦測量步距：

　　LS 688C 至1um

　　LS 628C 5um

　　測量長度：170-3040mm

　　參考點： 一個或 距離編碼;LS6** C;距離編碼

　　LB382

　　AURODUR 鋼帶光柵尺

　　增量信號：～1VPP正弦波輸出(也稱sin/cos)/弦波的峰-峰值是1V=1Vpp/電壓輸出型

　　信號周期：40um

　　精度等級：±5um

　　推薦測量步距：10至0.1um

　　測量長度：440-30040mm

　　參考點： 一個或 距離編碼;LS6** C;距離編碼

　　產品系列：LC 100 LS100 LF 100 LS600 LB 300

　　LC 400 LS 400 LF 400 LS 300

　　常見型號：

　　heidenhain LC 481 220 mm ID: 353703-20

　　heidenhain LC 491F 720mm ID: 372852-16

　　heidenhain AE LC 481 ID: 384978-01

　　heidenhain AE LC 491 F ID: 384981-01

　　heidenhain LC 192 F 840 ID: 387086-08

　　heidenhain LC 192F ID: 387089-12 387089-24

　　heidenhain LC 182_440 / ID: 387092-26;

　　heidenhain LC 493 F557644-02 ID:557649-01

　　heidenhain LC 483 70 mm ID:557649-03

　　heidenhain LC /557649-11

　　heidenhain LC /557649-13/

　　heidenhain LC 557649-15

　　敞開式直線光柵尺：

　　LIP和LIF系列敞開式直線光柵尺是測量步距小、測量精度高。其測量基準為玻璃或玻璃陶瓷基體的相位光柵。

　　LIP和LIF光柵尺主要應用：

　　測量機和比較儀

　　測量顯微鏡

　　超精密機床

　　半導體工業的測量和生產設備

　　電子工業的測量和生產設備

　　精度可達±0.5um

　　測量步距可達0.001um

　　測量長度可達30m

　　讀數頭與光柵尺之間無磨擦

　　尺寸緊湊和重量輕

　　運動速度快

　　增量式：

　　LIP382和LIP372

　　測量基準：Zerodur玻璃陶瓷基體的DIADUR相位光柵尺，帶熱膨脹系數

　　增量信號：

　　LIP382 ～1VPP正弦波輸出(也稱sin/cos)/弦波的峰-峰值是1V=1Vpp/電壓輸出型

　　LIP372 方波信號

　　信號周期：

　　LIP382：0.128um

　　LIP372：0.004um

　　精度等級：±0.5um

　　推薦測量步距：1nm

　　測量長度ML:70至270mm

　　參考點：無

　　LIP481和LIP471

　　測量基準：玻璃或Zerodur玻璃陶瓷基體的DIADUR相位光柵尺，帶熱膨脹系數

　　增量信號：

　　LIP481 ～1VPP正弦波輸出(也稱sin/cos)/弦波的峰-峰值是1V=1Vpp/電壓輸出型

　　LIP471 方波信號

　　信號周期：

　　LIP481：2um

　　LIP471：0.4um/0.2um

　　精度等級：±1um;±0.5um

　　推薦測量步距：1um至0.005um

　　測量長度ML:70至420mm

　　參考點：一個

　　LIP581和LIP571

　　測量基準：玻璃基體的DIADUR相位光柵尺，帶熱膨脹系數

　　增量信號：

　　LIP581 ～1VPP正弦波輸出(也稱sin/cos)/弦波的峰-峰值是1V=1Vpp/電壓輸出型

　　LIP571 方波信號

　　信號周期：

　　LIP581：4um

　　LIP481：0.8um/0.4um

　　精度等級：±1um;

　　推薦測量步距：1um至0.05um

　　測量長度ML:70至1440mm

　　參考點：一個或帶距離編碼

　　產品系列：LIP LIF PP LIDA

　　heidenhain LIP 501C ID: 326010-09

　　等等

　　長度計：

　　精度可達0.1um

　　測量步距可達0.005um

　　測量長度可達100m

　　產品系列：海德漢CERTO METRO SPECTO

　　靳叢偉為您提供專業咨詢和訂購服務，咨詢電話010-64717020-211 ，傳真：010-64717020 手機：15810543160 郵件：2853369885@qq.com 咨詢QQ：2853369885 期待您來電咨詢價格和索取技術資料!

　　常見型號：

　　heidenhain MT60K ID.230623-08

　　heidenhain MT12W/Id.Nr.231001-03 SN:1422202F D6，

　　heidenhain MT12W Id.nr:231011-03 S.NR:24 285 073 G

　　heidenhain MT1271，ID NO：331666-51

　　heidenhain MT12(ID：243602-06)

　　heidenhain MT2581 ID:363409-02

　　heidenhain LIDA107 ID:317909-36

　　heidenhain LS476  720毫米+/-5um

　　heidenhain LS477 ML720 +/-5um

　　heidenhain LS177 ML2240 +/-5um/TTLX5

　　heidenhain LS177 ML1140 +/-5um/TTLX5

　　角度編碼器：

　　海德漢公司的角度編碼器精度高，可達弧秒甚至更高。角度編碼器應用于機床回轉工作臺、機床擺動銑頭、分度裝置、高精度角度測量工作臺、角度計量、天線和天文望遠鏡等精密設備上。

　　線數一般可達9000至180000

　　精度為±5″或 ±4″

　　測量步距可達0.000005°或0.018″(增量式)或29bit 即每轉約53600萬個位置(絕對式)

　　產品系列：RCN RON RPN ROD ERP ERA ERM ECN EQN ERN ROC ROQ RIC RIQ ROD ECI EQI ERO

　　heidenhain ROD426 50 至10000 方波TTL/5V±10%

　　heidenhain ROD466 50 至10000 方波TTL/10 至30V

　　heidenhain ROD436 50 至5000 方波HTL/10 至30V Max.12000rpm/Max.300kHz

　　heidenhain ROD456 50 至5000 正弦波11μApp/5V±5% Max.12000rpm≥160kHz

　　heidenhain ROD486 1000 至5000 正弦波1Vpp/5V±10% Max.12000rpm≥180kHz

　　heidenhain ROD420 50 至5000 方波TTL/5V±10%

　　heidenhain ROD430 50 至5000 方波HTL/10 至30V Max.12000rpm/Max.300kHz

　　heidenhain ROD450 50 至5000 正弦波1μApp/5V±5% Max.12000rpm/≥160kHz

　　heidenhain ROD1020 100 至3600 方波TTL/5V±10% Max.10000rpm/Max.300kHz

　　heidenhain ROD1030 5 至3600 方波HTL/10 至30V Max.10000rpm/Max.160kHz

　　heidenhain ROD1050 1000 至3600 正弦波11μApp/5V±5% Max.10000rpm≥160kHz

　　heidenhain ROD1080 100 至3600 正弦波1Vpp/5V±10% Max.10000rpm≥180kHz

　　heidenhain ERN420 250 至5000 方波TTL/5V±10%

　　heidenhain ERN460 250 至5000 方波TTL/10 至30V

　　heidenhain ERN430 250 至5000 方波HTL/10 至30V Max.12000rpm/Max.300kHz

　　heidenhain ERN480 1000 至5000 正弦波1Vpp/5V±10% Max.12000rpm/≥180kz

　　heidenhain ERN420 250 至5000 方波TTL/5V±10%

　　heidenhain ERN460 250 至5000 方波TTL/10 至30V

　　heidenhain ERN430 250 至5000 方波HTL/10 至30V Max.12000rpm/Max.300kHz

　　heidenhain ERN480 1 000 至5000 正弦波1Vpp/5V±10% Max.12000rpm/≥180kz

　　heidenhain ERN1020 100 至3600 方波TTL/5V±10% Max.10000rpm/Max.300kHz

　　heidenhain ERN1030 5 至3600 方波HTL/10 至30V Max.10000rpm/Max.160kHz

　　heidenhain ERN1080 100 至3600 正弦波1Vpp/5V±10% Max.10000rpm/≥180kHz

　　heidenhain ERN120 5 至3600 方波TTL/5V±10% Max.6000rpm/Max.300kHz

　　heidenhain ERN130 100 至3600 方波HTL/10 至30V Max.6000rpm/Max.300kHz

　　heidenhain ERN180 1000 至5000 正弦波1Vpp/5V±10% Max.6000rpm/≥180kHz

　　海德漢RON 275 18000編碼器

　　靳叢偉為您提供專業咨詢和訂購服務，咨詢電話010-64717020-211 ，傳真：010-64717020 手機：15810543160 郵件：2853369885@qq.com 咨詢QQ：2853369885 期待您來電咨詢價格和索取技術資料!

　　海德漢編碼器ROD 880 36000

　　Heidenhain編碼器 ROD 880C 36000

　　海德漢編碼器 RON 285 18000

　　海德漢 RON 285 18000

　　海德漢編碼器RON 285 9000

　　海德漢編碼器RON 786 18000

　　海德漢 RON 786C 18000

　　海德漢編碼器 ROQ 425 512

　　Heidenhain長度計 ST 1278

　　Heidenhain編碼器 358699-06

　　Heidenhain編碼器358699-24

　　Heidenhain 358699-28

　　海德漢 383601-01

　　海德漢編碼器 383601-03

　　Heidenhain編碼器383601-04

　　Heidenhain 383601-09

　　海德漢長度計 383965-03

　　Heidenhain編碼器385487-03

　　海德漢編碼器385487-03

　　Heidenhain 385487-51

　　海德漢 385489-06

　　Heidenhain編碼器 385489-56

　　海德漢編碼器 538727-02

　　Heidenhain編碼器538727-05

　　海德漢編碼器538727-52

　　Heidenhain 538727-55

　　Heidenhain編碼器631703-01

　　海德漢 727221-51

　　Heidenhain編碼器 727222-01

　　海德漢編碼器 735117-02

　　Heidenhain編碼器735117-05

　　海德漢光柵尺讀數頭AE LB 382C

　　heidenhain編碼器358698-67

　　海德漢讀數頭 315420-04

　　heidenhain編碼器ERN 1331 1024

　　海德漢編碼器 735117-61

　　海德漢編碼器 ERN 1381 2048

　　heidenhain編碼器 727222-56

　　海德漢編碼器ERN 1331 1024

　　heidenhain編碼器735117-52

　　海德漢編碼器ERN 1387 2048

　　heidenhain編碼器 749147-02

　　heidenhain編碼器ROQ 425 512

　　海德漢編碼器 631703-01

　　海德漢 ECN 113 2048

　　編碼器528100-24

　　Heidenhain 312215-02

　　海德漢 312215-14

　　Heidenhain編碼器 貨313453-06

　　海德漢編碼器 317393-02

　　Heidenhain編碼器 355884-07

　　Heidenhain 355884-15

　　HEIDENHAIN-Motoren:QSY96A

　　QSY96G

　　QSY116C

　　QSY116E

　　QSY116J

　　QSY116J

　　QSY130C

　　QSY130E

　　QSY155B

　　QSY155C

　　QSY155D

　　QSY155F

　　QSY155B

　　QSY155C

　　QSY155D

　　QSY155F

　　QSY190C

　　QSY190D,

　　QSY190F,

　　QSY190K,

　　QSY96

　　QSY116,

　　QSY116,

　　QSY130C,

　　QSY130E,

　　QSY155B,

　　QSY155C,

　　QSY155D,

　　QSY155B,

　　QSY155C,

　　QSY155D,

　　QSY155F,

　　QSY155F,

　　QSY190C,

　　QSY190D,

　　QSY190F,

　　QSY96,

　　QSY116,

　　QSY130,

　　QSY155,

　　QSY190,

　　QAN200,

　　QAN200L,

　　QAN200U,

　　QAN260M,

　　QAN260L,

　　QAN260U,

　　QAN260W,

　　QAN320M,

　　QAN320W,

　　QAN200M,

　　QAN200L,

　　QAN200U,

　　QAN260W,

　　QAN260M,

　　QAN260L,

　　QAN320W,

　　QAN260U,

　　QAN320M;
