Elbe精密萬向軸0.600系列簡介

Elbe萬向軸有9個系列：

1. 精密萬向軸 0.600系列

2. 球窩萬向軸 0.800系列

3. 十字萬向軸 0.700系列

4. 萬向聯軸器 0.100系列 0.200系列 0.300系列 0.400系列 0.500系列 0.900系列



Elbe精密萬向軸0.600系列簡介

1.ELBE精密萬向軸0.600系列：

當確保高速(高達5000 rpm)的精確動力傳輸時，請使用符合DIN 808標準的精密滾針軸承接頭和軸。

硬化和研磨的彈性體軸頸位于密封的滾針軸承襯套中

由于采用高質量的特種滾子軸承潤滑脂進行永久潤滑，所以接頭完全免維護，因此好用于機械工程領域

與滑動軸承支撐接頭相比，相當大的優勢是在給定的偏轉角度下具有極高的效率。

有關使用滾針軸承精密接頭和軸的更多信息，請參見技術附件第8章的“使用說明”。

還提供了表面細化過程的信息。



ELBE 0.600系列：型號：ELBE 0.616.100

Md Max：6到250 Nm

大偏轉角度45°

加速到5.000轉

ELBE 0.600特點：

標準孔，DIN 6885型內孔，內六角孔

快速連接

長度補償可選

精密萬向接頭

滾針軸承

材料：鋼

2. 球窩萬向軸 0.800系列 型號：ELBE 0.820.100

ELBE 0.800系列球窩關節和軸由滑動軸承支撐，只能在低速下使用

允許的大速度取決于偏轉角度和負載，但不應超過500 rpm。

我們強烈建議在不確定情況下咨詢我們的技術咨詢服務

與萬向節不同，球窩關節不能承受軸向應力。

為確保無故障運行，接頭必須始終充分潤滑。 這也可以通過使用油脂或油填充的波紋管來完成

關于使用球窩關節和軸的進一步信息可以在技術附件第8章的“關于使用的信息”中找到。

提供有關表面再生過程的信息。

通用技術數據

ELBE0.800系列：

大。 傾斜角度：35°

扭矩范圍：高達1370 Nm

材料：11SMnPb 30 k

材料編號1.0718

特殊材料：X 17 CrNi 16-2

材料編號1.4057(耐腐蝕和耐酸)

3. 十字萬向軸 0.700系列 型號：ELBE 0.716.100

根據DIN 808的萬向節和萬向軸由滑動軸承重新支撐，因此它們的使用僅限于低速驅動器。

各自允許的大轉速取決于偏轉角度和負載，但不得超過1000 rpm。

我們強烈建議在不確定情況下咨詢我們的技術咨詢服務

為確保無故障運行，接頭必須始終充分潤滑。 這也可以通過波紋管和油脂填充來完成。

關于使用萬向節和萬向軸的更多信息，請參見技術附件第8章的“使用信息”。

提供表面細化過程的信息。

一般技術說明

生產系列0.700：

大。 偏轉角度：45°

扭矩范圍：高達450 Nm

材料：11SMnPb 30 k

材料編號1.0718

特殊材料：X 17 CrNi 16-2

材料編號1.4057(耐腐蝕和耐酸)

有關更多詳細信息，請參閱

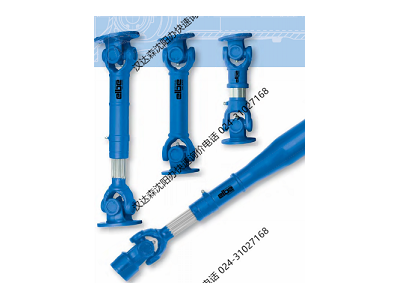

4.萬向聯軸器 0.100系列 型號：Elbe 0.110.050

扭矩范圍：250 bis 35.000 Nm

大偏轉角度可達35°

DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接

無長度補償萬向節

具有長度補償的聯合中間軸

滾子/或滾針軸承

5. 萬向聯軸器 0.200系列 型號ELBE 0.204.100

Md Max：100至1.300 Nm

大偏轉角度可達45°

特點：

帶長度補償

沒有鍵槽，

鍵槽兩側的長度可調整

滾針軸承

6. 萬向軸聯軸器 0.300系列 型號ELBE 0.313.115

大Md：4.000至15.000 Nm

大偏轉角度可達42°

特點：

DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接

雙/單接頭，長度延長

雙長度延長的關節

滾子軸承

7. 萬向軸聯軸器 0.400系列 型號ELBE 0.403.300

通用技術數據：

大傾斜角度：高達55°

扭矩范圍：高達6100 Nm

HUB連接

叉軸連接

8. 萬向軸聯軸器0.500系列 型號ELBE 0.509.021

通用技術數據：

大傾斜角度：大50°

扭矩范圍：高達16900牛米

叉軸設計

9. ELBE 0.900 系列的制造過程及其所有優點與0.100系列的描述完全相同。

這種翼型的主要優點是由軸承座的鑰匙和法蘭的鍵槽所產生的正向連接。因此，與摩擦連接相比，扭矩傳遞更加明確

用于將萬向節安裝到萬向節的四個螺釘可以快速裝配和拆卸。

ELBE 0.900 系列： 型號ELBE 0.950.110

Md Max：2.500至13.200 Nm

大偏轉角度可達30°

特點：

永式，更大的擴展

翼式，管式

翼型，短型

永式，聯合

滾子軸承

原廠采購德國KTR聯軸器、德國KTR曲面齒聯軸器，KTR尼龍曲面齒聯軸器，KTR特種曲面齒聯軸器，KTR漲緊套，KTR傳感器，KTR力矩限制器，KTR力矩轉速檢測儀及其他KTR相關產品

德國KTR聯軸器相關介紹：

1、KTR彈性膜片聯軸器(DJM、JM、JMJ)——偏心允許范圍大，拆裝迅速。無噪音，磨損，無滑動、摩擦轉動部件，可降低能量損耗;重量輕，適合高速運轉場合;傳動精度高，壽命長，可用于伺服定位系統。

2、KTR無齒隙聯軸器(DGS)——預應力下無齒隙的連接，用于主軸傳動、升降平臺和機床等;軸向插入式裝配，便于盲裝，節省時間;尺寸小，轉動慣量小，免維護;便于目測檢查，不同的彈性體可供選擇。

3、KTR萬向聯軸器(WSD、WS、WSS、WSF)——使用于聯結空間同一平面上兩軸線夾角β 45 ° 的傳動場合。可分為單十字型、雙十字型、可伸縮型和法蘭型。具有傳遞扭矩大，使用壽命長，應用范圍廣等特點。它的應用特別是對冶金行業的技術改造及機械產品更新?lián)Q代提供了在有利條件。

4、KTR螺旋彈性聯軸器(STL)——高疲勞抵抗，等速回轉。允許平行偏差0.25mm,角度偏差5 ° ，軸向偏差 +/- 0.25mm。有鋁合金和不銹鋼材料可供選擇，一體化、小型、低慣量，廣泛應用于編碼器及微型電機的傳動聯結。

5、KTR波紋管聯軸器(BW)——高疲勞抵抗，等速回轉，高扭矩剛性和靈敏度，零間隙回轉。允許平行偏差0.25mm,角度偏差5 ° ，軸向偏差 +/- 0.25mm。，一體化、小型、低慣量，廣泛應用于高精度的傳動聯結。

德國KTR聯軸器分為：ROTEX 梅花彈性聯軸器，BOWEX曲面齒聯軸器，GEAREX鼓型齒聯軸器，BOWEX FLE-PA柴油機法蘭聯軸器，BOWEX ELASTIC高彈性法蘭聯軸器，MONOLASTIC小型彈性法蘭聯軸器， REVOLEX KX彈性套柱銷聯軸器，RADEX-N膜片聯軸器，REGIFLEX-N膜片聯軸器，ROTEX GS無齒隙彈性聯軸器，TOOLFLEX 波紋管聯軸器，RADEX-NC膜片式伺服聯軸器，

德國KTR力矩限制器分為：RUFLEX 力矩限制器，SYNTEX 力矩限制器，KTR-SI力矩限制器，

德國KTR脹緊套分為：CLAMPEX脹緊套 KTR620，CLAMPEX脹緊套 KTR603，CLAMPEX脹緊套KTR105，CLAMPEX脹緊套KTR200/201，CLAMPEX脹緊套KTR203/206，CLAMPEX脹緊套KTR250，CLAMPEX脹緊套KTR225，CLAMPEX脹緊套KTR400，CLAMPEX脹緊套KTR130，CLAMPEX脹緊套KTR131，CLAMPEX脹緊套KTR100，CLAMPEX脹緊套KTR150。

德國KTR萬向節分為：G型和GD型帶滑動軸承精密萬向節，H型和HD型帶滾針軸承精密萬向節，GA型和HA型可伸縮精密萬向節，精密萬向節GR和HR帶快速鎖緊裝置。

德國KTR鐘形罩分為：PK，PL型規格從160，200，250，300，350，400，450，550，660，800，880

德國KTR冷卻器分為：油冷卻器-鐘形罩內置油冷卻器 PIK，油冷卻器—板式換熱器 PHE ，油冷卻器-油水冷卻器 TAK，油冷卻器-風冷卻器。

德國KTR油溫控制和監測分為：液位計-帶油溫顯示型和標準型，液位溫度開關、透氣塞、油位窺視鏡，油溫傳感器、溫度開關，溫度控制器，油溫加熱器。

德國KTR減振元件分為：減振元件-電機減振條 DSM，減振元件-D型和DT/DTV型減振環。

型號示例:

R28/38.28*35/25*

ROTEX55-98ShA 31.75+5)

R 42.42x075-D-25

R 24.28-B-17

ROTEX42-98ShA25.4+55

PK550/8

PK400/12

COUPLING24/28 98SHA-GS 2.6-20 6.0-17PC1

COUPLINGGS24/28 98SHA-GS 2,5-D24H7 2,5-D17H7PC2

COUPLINGROTEX 19ST 98SHA1-D20/1a-D24PC2

ROTEX19

ROTEX 24 ST 92SHA 1-DIA24/1-DIA28

ROTEX90 98SHA

IR400-U-A01-02-02-02-02-02-T1

NVT-37-9-0-320-250-D3

M146239 GR42 53907-3-1 200℃

ROTEX28

ROTEX-42GG25 12NR

ROTEX 75 ST 95SHA 80*100/50*85

ROTEX 90 ST 95SHA 80*125/50*100

ROTEX 65 ST 95SHA 75*100/50*75

ROTEX 42 ST 98SHA 48*75/40*50

ROTEX 48 ST 98SHA 60*80/40*56

ROTEX 42 ST 98SHA 55*75/50*50

R 75 SPIDER 95SHA

R 90 SPIDER 95SHA

R 65 SPIDER 95SHA

R 48 SPIDER 95SHA

ROTEX-19

ROTEX-65

ROTEX38 42X70/22X45(PK350)

ROTEX24 19X30/19X30(PK200)

有問題請致電北京漢達森 高偉

Helios Ventilatoren風機VARD 250/2 TK

技術使噪音水平極低。

在空間有限的情況下，可以簡單地移除M1 / 100的導葉。 從而將安裝深度從96 mm減小到52。

緊湊的尺寸，用于嵌入安裝在墻壁，軸或天花板上，標稱直徑。 100毫米。

所有組件均由優質白色聚合物制成。

選擇電機設計和滾珠軸承，以實現長期耐用性，穩定性能和終身操作可靠性。

電機提供熱過載保護，提供維護和無故障，連續運行。

適用于符合DIN VDE 0100-701標準的浴室1區。

連接到單元的電源線可以是凹進的或表面安裝的。

使用推入式電纜連接器實現電氣連接的實用快速裝配。

具有間隔功能，超限定時器或自動功能，如運動

傳感器或濕度控制操作。

這可以響應智能電子設備并防止霉菌的發展

有效。

適用于浴室，衛生間和其他小房間的所有通風應用。

特征：

低功耗僅為5瓦特。 =75m3/ h。

由于采用了ultraSilence技術，因此非常安靜; 只有25 dB(A)* at vol。 =75m3/ h。

壓力容量：30m3/ h空氣流量，31 Pa電阻。 90m3/ h自由放電，DP大值 45 Pa。

型號：

M1/100

M1/100 N/C

M1/100 F

M1/100 P

北京漢達森德國本土采購，拼箱發貨報關，德國技術支持，終身售后服務，貨期保證，價格公道，歡迎垂詢!如需更多信息歡迎垂詢漢達森品牌專員吳亞男。
