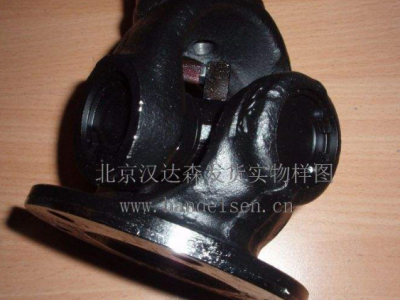

Elbe聯軸器萬向軸全系列參數簡介

吳亞男 QQ：2853369884   手機：17718583804 電話：010-64714988-212 傳真：010-64714988-668 郵件：tk2@handelsen.cn

Elbe聯軸器萬向軸全系列參數簡介

0.300系列有兩種配置。

a)與長度補償?shù)膯蝹€(gè)接頭相連的雙中心接頭。 這種安排主要是在具有鉸接轉向的施工設備上遇到的。 居中的雙聯軸器具有不需要中間軸承支撐的優點。 這導致驅動線路的安裝時間更短，從而節省了成本。

b)第二個配置包括兩個長度擴展的雙中心接頭。 由于兩個單個接頭之間的角度差達到約3度，因此這種配置可確保幾乎均勻的速度和扭矩傳遞。 角度的差異會造成一個小于0,0027的波動，這個數值太小，以至于可以忽略不計。 要確定波動的數量，請參閱應用指南。

中央雙接頭由兩個叉形部件組成，其中包括一個封閉在橡膠套中的定心裝置，以防止灰塵和潮濕。



Elbe聯軸器萬向軸全系列參數簡介



產品應用:

ELBE產品主要應用于鐵路機械·工程機械·交通運輸車輛·農業機械·工業制造機械等。

替代兼容性:

可以根據客戶需求來制定產品特性，工廠根據產品配套靈活性進行升級，替代，從而達到現場的完美使用。

ELBE 0.300系列

大Md：4.000至15.000 Nm

大偏轉角度可達42°

特點：

DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接

雙/單接頭，長度延長

雙長度延長的關節

滾子軸承



ELBE公司簡介：

德國ELBE公司建立于1919年，長期致力于傳動軸產品的開發與制造。目前德國Elbe是多家國際知名企業的合作伙伴，包括普拉塞陶依爾·法拉利·ZF·卡特彼勒·利勃海爾·多納·沃爾沃·MAN等。

ELBE主要產品：

萬向聯軸器：ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列

精密萬向軸：ELBE 0.600系列

十字萬向軸：ELBE 0.700系列

球窩萬向軸：ELBE 0.800系列

產品應用:ELBE產品主要應用于鐵路機械·工程機械·交通運輸車輛·農業機械·工業制造機械等。

替代兼容性:可以根據客戶需求來制定產品特性，工廠根據產品配套靈活性進行升級，替代，從而達到現場的完美使用。

Elbe 0.100系列：

扭矩范圍：250 bis 35.000 Nm

偏轉角度可達35°

DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接

無長度補償萬向節

具有長度補償?shù)穆?lián)合中間軸

滾子/或滾針軸承

Elbe型號示例：

Elbe 0.105

Elbe 0.106

Elbe 0.107

Elbe 0.108

Elbe 0.109

Elbe 0.110

Elbe 0.111

Elbe 0.112

Elbe 0.113

Elbe 0.148

Elbe 0.158

Elbe 0.117

Elbe 0.120

Elbe 0.122

德國ELBE 0D616D100扭矩6NM軸徑10mm

德國ELBE 0D620D100扭矩15NM軸徑12mm

德國ELBE 0D625D100扭矩20NM軸徑16mm

德國ELBE 0D632D100扭矩40NM軸徑20mm

德國ELBE 0D640D100扭矩80NM軸徑25mm

德國ELBE0D650D100扭矩120NM軸徑32mm

德國ELBE 0D663D100扭矩250NM軸徑40mm

精密萬向軸，標準孔帶鍵槽DIN 6885

德國ELBE 0D616D103扭矩6NM軸徑10mm

德國ELBE 0D620D103扭矩15NM軸徑12mm

德國ELBE 0D625D103扭矩20NM軸徑16mm

德國ELBE 0D632D103扭矩40NM軸徑20mm

德國ELBE 0D640D103扭矩80NM軸徑25mm

德國ELBE 0D650D103扭矩120NM軸徑32mm

德國ELBE 0D663D103扭矩250NM軸徑40mm

精密萬向軸，內方

德國ELBE 0D616D104扭矩250NM

德國ELBE 0D620D104扭矩15NM

德國ELBE 0D625D104扭矩20NM

德國ELBE 0D632D104扭矩40NM

德國ELBE 0D640D104扭矩80NM

德國ELBE 0D650D104扭矩120NM

德國ELBE 0D663D104扭矩250NM

雙DIN 808，滾針軸承版本

精密萬向軸，標準孔

德國ELBE0D616D300扭矩6NM軸徑10mm

德國ELBE0D620D300扭矩15NM軸徑12mm

德國ELBE0D625D300扭矩20NM軸徑16mm

德國ELBE0D632D300扭矩40NM軸徑20mm

德國ELBE0D640D300扭矩80NM軸徑25mm

德國ELBE0D650D300扭矩120NM軸徑32mm

德國ELBE0D663D300扭矩250NM軸徑40mm

精密萬向軸，標準孔帶鍵槽DIN 6885

德國ELBE0D616D303扭扭矩6NM軸徑10mm

德國ELBE0D620D303扭扭矩15NM軸徑12mm

德國ELBE0D625D303扭扭矩20NM軸徑16mm

德國ELBE0D632D303扭扭矩40NM軸徑20mm

德國ELBE0D640D303扭扭矩80NM軸徑25mm

德國ELBE0D650D303扭扭矩120NM軸徑32mm

德國ELBE0D663D303扭扭矩250NM軸徑40mm

精密萬向軸，內方

德國ELBE0D616D304扭矩6NM

德國ELBE0D620D304扭矩15NM

德國ELBE0D625D304扭矩20NM

德國ELBE0D632D304扭矩40NM

德國ELBE0D640D304扭矩80NM

德國ELBE0D650D304扭矩120NM

德國ELBE0D663D304矩250NM

單DIN 808，滾針軸承版本

精密萬向軸，標準孔

德國ELBE 0D616D400扭矩6NM軸徑10mm

德國ELBE 0D620D400扭矩15NM軸徑12mm

德國ELBE 0D625D400扭矩20NM軸徑16mm

德國ELBE 0D632D400扭矩40NM軸徑20mm

德國ELBE 0D640D400扭矩80NM軸徑25mm

德國ELBE 0D650D400扭矩120NM軸徑32mm

德國ELBE 0D663D400扭矩250NM軸徑40mm

精密萬向軸，標準孔帶鍵槽DIN 6885

德國ELBE 0D616D403扭矩6NM軸徑8mm

德國ELBE 0D620D403扭矩15NM軸徑10mm

德國ELBE 0D625D403扭矩20NM軸徑14mm

德國ELBE 0D632D403扭矩40NM軸徑16mm

德國ELBE 0D640D403扭矩80NM軸徑20mm

德國ELBE 0D650D403扭矩120NM軸徑25mm

德國ELBE 0D663D403扭矩250NM軸徑30mm

精密萬向軸，內方

德國ELBE 0D616D404扭矩6NM

德國ELBE 0D620D404扭矩15NM

德國ELBE 0D625D404扭矩20NM

德國ELBE 0D632D404扭矩40NM

德國ELBE 0D640D404扭矩80NM

德國ELBE 0D650D404扭矩120NM

德國ELBE 0D663D404扭矩250NM

單DIN 808、短版、滾針軸承版本

精密萬向軸，標準孔

德國ELBE 0D616D410扭矩6NM軸徑8mm

德國ELBE 0D620D410扭矩15NM軸徑10mm

德國ELBE 0D625D410扭矩20NM軸徑14mm

德國ELBE 0D632D410扭矩40NM軸徑16mm

德國ELBE 0D640D410扭矩80NM軸徑20mm

德國ELBE 0D650D410扭矩120NM軸徑25mm

德國ELBE 0D663D410扭矩250NM軸徑30mm

精密萬向軸，標準孔帶鍵槽DIN 6885

德國ELBE 0D616D413扭矩6NM軸徑8mm

德國ELBE 0D620D413扭矩15NM軸徑10mm

德國ELBE 0D625D413扭矩20NM軸徑14mm

德國ELBE 0D632D413扭矩40NM軸徑16mm

德國ELBE 0D640D413扭矩80NM軸徑20mm

德國ELBE 0D60D413扭矩120NM軸徑25mm

德國ELBE 0D663D413扭矩250NM軸徑30mm

精密萬向軸，內方

德國ELBE 0D616D414扭矩6NM

德國ELBE 0D620D414扭矩15NM

德國ELBE 0D625D414扭矩20NM

德國ELBE 0D632D414扭矩40NM

德國ELBE 0D640D414扭矩80NM

德國ELBE 0D650D414扭矩120NM

德國ELBE 0D663D414扭矩250NM

單，帶快換接頭，DIN808，滾針軸承版本

精密萬向接頭，帶有快速連接裝置，帶鍵槽

德國ELBE 0D616D423扭矩6NM軸徑8mm

德國ELBE 0D620D423扭矩15NM軸徑10mm

德國ELBE 0D625D423扭矩20NM軸徑14mm

德國ELBE 0D632D423扭矩40NM軸徑16mm

德國ELBE 0D640D423扭矩80NM軸徑20mm

德國ELBE 0D650D423扭矩120NM軸徑25mm

德國ELBE 0D663D423扭矩250NM軸徑30mm

精密萬向節，快速連接，內六角

德國ELBE 0D616D426扭矩6NM

德國ELBE 0D620D426扭矩15NM

德國ELBE 0D625D426扭矩20NM

德國ELBE 0D632D426扭矩40NM

德國ELBE 0D640D426扭矩80NM

德國ELBE 0D650D426扭矩120NM

德國ELBE 0D663D426扭矩250NM

德國ELBE 0D625D427扭矩20NM

德國ELBE 0D663D427扭矩250NM

德國ELBE 0D663D427扭矩250NM

TOOL-TEMP加壓水溫控制裝置TT-137技術參數

安全設備：

*液位控制提供自動干運行保護

*獨立的機械安全恒溫器

*溫度限制器安裝在控制器中

*電機保護開關，變壓器，絕緣

*發生故障時發出聲音警報



產品規格：

溫度范圍：TT-137N型號，水溫高達140ºC。

TT-137B / BP型號，水溫高達160ºC

控制：自我優化微處理器控制器與數字，顯示設定溫度和實際溫度

流量控制：電子，帶數字顯示和自動控制的小流量。

型號：有兩種型號可供選擇：TT-138N，帶泵軸面密封TT-137B，帶密封的磁力泵驅動

加熱能力： 12千瓦

冷卻能力：約80kW - 間接約。 60kW - 直接

冷卻系統：間接或直接冷卻

泵容量： N泵大5 bar，大110升/分鐘。 B泵大6.5bar，大751/min。

填充：自動帶濾水器

連接：中等：3/4“內螺紋冷卻水：3/8”內螺紋

尺寸： L 870 x W 360 x H 915 mm含。腳輪

重量：約120公斤

顏色：銀灰色RAL 7001

ZARGES K470工具箱技術參數簡介

· 有關質量特性和產品詳情，請參閱K 470。

· 配有鎧裝扣環，可防止未經授權的進入。

· 兩種可選方法，用于將盒子固定到裝載床上：性螺釘固定或可拆卸。

· 配有鎧裝扣環，可防止未經授權的進入。

· K 470卡車工具箱的安全性已經成功進行了碰撞測試。



ZARGES K470工具箱技術參數簡介

ZARGES推出的款專為皮卡車床設計的移動工具箱 - 創新的緊固件使箱子易于安裝和拆卸。

· 車輛平板車的運輸和儲存箱適用于當?shù)卣?，熟練的貿易，園林園藝，農林車輛。



ZARGES工廠介紹：

80多年來，ZARGES品牌一直是接入、包裝、運輸和特殊建筑領域不斷創新的代名詞。ZARGES是歐洲家輕金屬建筑公司，作為歐洲家輕金屬公司，zarges成立于1933年。截止目前，在德國、法國、西班牙、匈牙利、美國擁有8家工廠，從事安全箱體和梯子的生產。擁有超過75年梯子制造經驗的zarges，除了供應常規箱體和梯子以外，還以為廣大客戶提供定制解決方案。

作為創新的市，ZARGES為客戶提供在安全、耐用性和人體工程學方面制定標準的產品和服務。ZARGES產品結合了輕金屬材料鋁的多重優點，如高穩定性和低重量、耐腐蝕性和使用靈活性。ZARGES為每個需求提供合適的產品，并提供定制的解決方案。



Riegler大型壓力調節器參數簡介

大型壓力調節器，帶2個壓力表，G 1 1/2，調節器。0.5 - 6巴

大型壓力調節器，帶有2個壓力表，用于入口和出口壓力，G 1 1/2，控制范圍0.5 - 6 bar，入口壓力大。40巴。非壓力獨立，內部先導式隔膜壓力調節器，帶二次通風。

通過2個壓力表單獨顯示輸入和工作壓力。

按下手輪可以鎖定壓力調節。



Riegler大型壓力調節器參數簡介

包:1

低限度:1

密封材料:NBR

流量:48000升/分鐘

流量測量：在P1 = 10巴，P2 = 8巴，壓降Δp= 1巴

入口壓力：大40bar

住房：鋁

線：G 1 1/2

目錄頁：HK100

中溫:60°C

控制范圍大:6bar

控制范圍分鐘:0.5bar

環境溫度:90°C

甲：180毫米

乙：246毫米

DN：50



Riegler公司簡介：

德國 Riegler 公司成立于1936年，擁有100多名員工，倉庫占地面積6500平方米。主要產品為：壓力表、壓力傳感器、壓差計、溫度計、電磁閥、球閥等。公司自成立以來，一直追求創新，產品范圍不斷增多，世界范圍有超過15000家客戶。

Minimotor-直流蝸桿減速電機馬達PCC技術參數

齒輪螺桿齒輪馬達

PCC

蝸輪減速電機扭矩高達18納米

蝸輪減速電機。永磁鐵直流電機75至150 W.軸距32 mm。

電機：帶磁鐵的直流電，封閉形式，無需外部通風。F級絕緣，12或24 Vdc電源。吸收功率230 W. IP65防護等級符合CEI EN 60529標準。

減速器：蝸桿螺桿，帶壓鑄鋁齒輪箱。軸距32毫米。CARO青銅表冠，硬度為120÷160 HB。螺釘由鋼化鋼制成，帶有矯正螺紋。密封環采用特殊橡膠制成，適用于高溫環境。使用特殊油潤滑長壽命。可用的減速比為10，從5到100.



Minimotor-直流蝸桿減速電機馬達PCC技術參數

版本B3-B5(B5 / S左 - B5 / D右)。注意為了正確選擇減速電機，建議遵循關于維修系數和軸上允許的大負荷的表格。

這些減速電機需要磨合期。因此，在運行的前30個小時內，您會發現扭矩低于報告的數據。



Mini Motor工廠簡介：

Mini Motor品牌誕生于1974年，當時我們的產品現在主要面向工業領域的電動機。我們?cè)诮饘俸碗娏Ψ矫嬖黾恿藘煞N成分： 電子 和 信息技術。   工業自動化和機電一體化 的概念 誕生于七十年代末到八十年代初期

Mini Motor始終秉持以創新，持續改進，建設性卓越，與客戶合作，共同規劃解決方案。對他們來說，每個發動機，即使是標準產品也是如此。發動機，變速箱和電子部件已經集成在設計階段，生產完全在內部進行，材料和部件質量。

Mini Motor在全球55個國家設有 5個分支機構 和密集的經銷商網絡：我們希望能夠貼近客戶并收集他們的需求。我們創造的定制解決方案和 標準產品   具有相同的關注度和卓越品質的相同特征。

北京漢達森德國本土采購，拼箱發貨報關，德國技術支持，終身售后服務，貨期保證，價格公道，歡迎垂詢!如需更多信息歡迎垂詢漢達森品牌專員吳亞男。
