RINGFEDER齒輪聯軸器TNZ ZCA簡介

RINGFEDER齒輪聯軸器TNZ ZCA簡介

標準輪轂

所述RINGFEDER ® TNZ ZCA聯軸器是扭轉剛性的齒輪聯軸器設計為具有一些間隙和由兩個被連接tted螺栓連接的兩個半聯軸器。

不同于TNZ ZCA耦合，RINGFEDER ® TNZ ZCB帶有一個用螺栓固定的O形環載體，其通過改變安裝順序便于安裝。要安裝聯軸器，請擰下蓋子并將其放在軸上。將輪轂安裝到軸上，將套筒滑到輪轂上，然后將O形圈支架固定到套筒上。當涉及大型聯軸器時，這種安裝方式是有利的。



一般特征

優質鋼制扭轉剛性齒輪聯軸器

非常緊湊的設計可實現高功率密度

補償角度，徑向和軸向軸偏移

如果使用特殊密封件，則適用于高+120°C的溫度

可提供分體式套筒（ZCA / ZCB-ZCA型號范圍也可提供ZCB設計）和單件套筒（ZCH）

無需移動連接的機器即可更換彈性O(shè)形圈

鉆孔大270毫米

扭矩高達T Kn = 195,000 Nm / T Kmax = 390,000 Nm

速度高達n max = 6,000 rpm



一般說明

所述RINGFEDER ® TNZ耦合是扭轉剛性的雙萬向節齒輪聯軸器。



齒輪

聯軸器殼體的內齒是平直的，而輪轂的齒是外齒，其半徑可變。結果，輪轂可以在殼體內空間地移動，從而在指定的公差內補償鄰接的軸端的角度，徑向和軸向軸未對準。根據聯軸器的類型和尺寸，標準齒可允許每個齒平面的大角度偏差為0.5度，軸向運動可達到數毫米。

高 可能的徑向軸位移取決于兩個齒平面之間的距離。其他齒形可用于其他特定應用。



用料

高品質的齒形和潤滑脂以及超高壓添加劑可確保低恢復力和長使用壽命。所使用的材料是表觀屈服點至少為335 N / mm 2的鍛鋼。特殊材料可用于其他特定應用。使用合成橡膠的O形圈進行密封。外殼通過定位螺栓和自鎖螺母居中并固定在一起。

溫度

使用特殊的密封件可以將溫度限制提高到120°C。

平衡

在圓周速度超過30 m / s時，建議動態平衡耦合。

特殊應用

如果預計在更高的速度和扭矩下會出現更大的不對中，則需要在特殊的計算程序的幫助下進行檢查。這與確定的大小無關。在任何操作狀態（啟動，短路，阻塞等）下，都不得超過值T Kmax。

公差和標準

孔公差為ISO H7（如果訂購的方式不同）。列出的孔徑是指公差為ISO P9的DIN 6885-1的鍵槽。

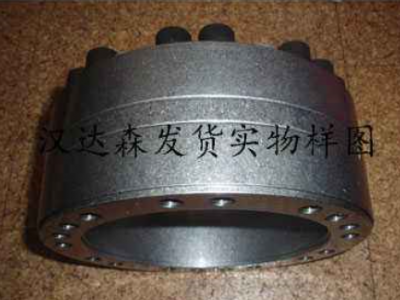

RINGFEDER RFN7012系列漲緊套型號大全：

RFN7012漢19達森47

RFN7012漢20達森47

RFN7012漢22達森47

RFN7012漢24達森50

RFN7012漢25達森50

RFN7012漢28達森55

RFN7012漢30達森55

RFN7012漢32達森60

RFN7012漢35達森60

RFN7012漢38達森65

RFN7012漢40達森65

RFN7012漢42達森75

RFN7012漢45達森75

RFN7012漢48達森80

RFN7012漢50達森80

RFN7012漢55達森85

RFN7012漢60達森90

RFN7012漢65達森95

RFN7012漢70達森110

RFN8006   25x30

25x30   RFN8006

RFN8006   28x32

28x32   RFN8006

RFN8006   30x35

30x35   RFN8006

RFN8006   32x36

32x36   RFN8006

RFN8006   35x40

35x40   RFN8006

RFN8006   36x42

36x42   RFN8006

RFN8006   38x44

38x44   RFN8006

RFN8006   40x45

40x45   RFN8006

RFN8006   42x48

42x48   RFN8006

RFN8006   45x52

45x52   RFN8006

RFN8006   48x55

48x55   RFN8006

RFN8006   50x57

50x57   RFN8006

RFN8006   55x62

55x62   RFN8006

RFN8006   56x64

56x64   RFN8006

RFN8006   60x68

60x68   RFN8006

RFN8006   63x71

63x71   RFN8006

RFN8006   65x73

65x73   RFN8006

RFN8006   70x79

70x79   RFN8006

RFN8006   71x80

71x80   RFN8006

RFN8006   75x84

75x84   RFN8006

RFN8006   80x91

80x91   RFN8006

RFN8006   85x96

85x96   RFN8006

RFN8006   90x101

90x101   RFN8006

RFN8006   95x106

95x106   RFN8006

RFN8006   100x114

100x114   RFN8006

RFN8006   110x124

110x124   RFN8006

RFN8006   120x134

120x134   RFN8006

RFN8006   130x148

130x148   RFN8006

RFN8006   140x158

140x158   RFN8006

RFN8006   150x168

150x168   RFN8006

RFN8006   160x178

160x178   RFN8006

RFN8006   170x191

170x191   RFN8006

RFN8006   180x201

180x201   RFN8006

RFN8006   190x211

190x211   RFN8006

RFN8006   200x224

200x224   RFN8006

RFN8006   210x234

210x234   RFN8006

RFN8006   220x244

220x244   RFN8006

RFN8006   230x257

230x257   RFN8006

RFN8006   240x267

240x267   RFN8006

RFN8006   250x280

250x280   RFN8006

RFN8006   260x290
