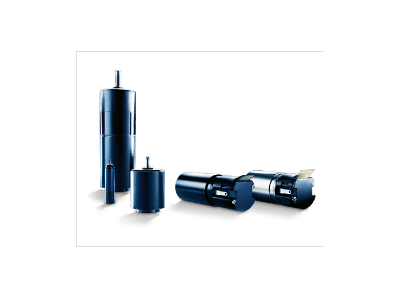

絕對式編碼器
絕對式編碼器與FAULHABER直流電機組合后是換向、速度和位置控制應用的理想選擇。
絕對的含義是指每個軸位置都指配給單轉內一個獨特的角度值。
它也可用于創建正弦換向信號。
功能
AESM-4096系列編碼器由兩個安裝在電機軸上、位置相對的兩 極傳感器磁鐵組成。一個特殊的角度傳感器安裝在相對于傳感 器磁鐵的軸向位置,用于檢測電機軸位置。 該角度傳感器集 成了所有必要的功能,例如霍爾傳感器、內插器和驅動級?;?爾傳感器檢測到的傳感器磁鐵模擬信號經過適當放大后,通過 特殊的算法進行處理,生成高分辨率的編碼器信號。輸出信號 可提供絕對角信息,分辨率為每轉4096步。采用BISS-C協議的 SSI接口可查詢該信息。 絕對值編碼器是換相、轉速控制和位 置控制的理想之選。
特點和優勢
接線要求最低
通電后可直接獲得絕對角信息
無須進行位置參考
即使在低轉速下也能獲得優化控制特性
可靈活定制分辨率和轉動方向
主要參數
分辨率: 不超過 4096 步旋轉一圈 (12bit)
信號輸出: 同步串行接口和BISS-C 協議
時鐘 (CLK) 最高頻率: 不超過 2 MHz
最大輸出電流: 不超過 4 mA
工作溫度范圍: -40 ... +100 °C
編碼器
系列 AES-4096 L
單圈絕對值編碼器,同步串口,BISS-C協議,, 分辨率4096線,帶線驅動, 4096 steps per revolution, Line Driver
每轉線數: 4.096
工作原理: 磁電式絕對值編碼器, 同步串行接口
型號實例:
AES-4096 L
編碼器
系列 AESM-4096
磁電式單圈分絕對值編碼器,同步串行接口和, BISS-C 協議,4096線, 4096 steps per revolution
每轉線數: 4.096
工作原理: 磁電式絕對值編碼器, 同步串行接口
型號實例
AESM-4096
編碼器
系列 AES-4096
磁電式單圈分絕對值編碼器,同步串行接口和, BISS-C 協議,4096線, 4096 steps per revolution
每轉線數: 4.096
工作原理: 磁電式絕對值編碼器, 同步串行接口
型號實例:
ES-4096
