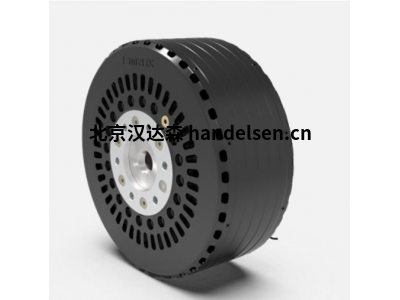

EMRAX 228 MV LC永磁同步電動機可堆疊

EMRAX 228 MV LC永磁同步電動機可堆疊

EMRAX 228 是一款緊湊型軸向磁通永磁同步電動機，具有高功率/扭矩密度。它提供中等范圍的性能，非常適合需要小封裝中高功率輸出的應用。

EMRAX 優勢

在最短的時間內定制

高功率密度

（高達 10 kW/kg）

同類最佳效率（高達 98%）

緊湊耐用的設計

堆疊選項

認證

機械數據

類型： 軸向磁通電機/發電機

外殼直徑： 228 毫米

軸向長度： 86 毫米

干物質： 12.9 千克（交流）/ 13.2 千克（CC）/ 13.5 千克（LC）

定子冷卻： 空氣 （IP21） / 組合式 （IP21） / 液體 （IP66）

安裝： 正面：6 個 M8 螺紋孔

背面：6 個 M8 螺紋孔

電氣數據

最大電池電壓： 830 （高壓） / 630 （中壓） / 250 （低壓） 直流電

峰值功率（6500 RPM 時）： 124 千瓦

持續功率*： 最高 75 kW

峰值扭矩： 220 牛米

連續扭矩*： 高達 130 Nm

效率： 92-98%

EMRAX 228 MV LC技術參數

防護等級  IP66

冷卻規格   最小 6 l/min，最高 50°C

最高電機溫度 [°C] 120

電機連接類型  UVW 或 2x UVW

峰值功率所需的電壓 [VDC ] 630

電機峰值效率 [%]  96%

峰值功率 S2 2min [kW]  124 kW

連續功率 S1 （kW） 64

峰值扭矩 [Nm] 220

連續扭矩 [Nm] 112

限制速度[RPM]  6500

空載時KV常數[rpm/VDC]  15,53

額定負載時KV 常數 [rpm/VDC]  12,05

峰值負載時的 KV 常數 [rpm/VDC]  8,68

KT 常數 [Nm/A]  0,61

電機峰值電流 [A] 360

連續電機電流[A] 180

25℃時的內部相電阻[mΩ]  7,06

單相感應 [μH]  96,5

感應電壓 [V/RPM] 0,04793

軸向磁通[Vs] 0,03737

定子繞組上的溫度傳感器 KTY 81/210

極對數  10

繞組配置  星形

轉子慣量[kg*m2] 0,02521

軸承配置  6206 | 3206

重量[kg] 13,5

EMRAX 228 MV LC永磁同步電動機可堆疊
